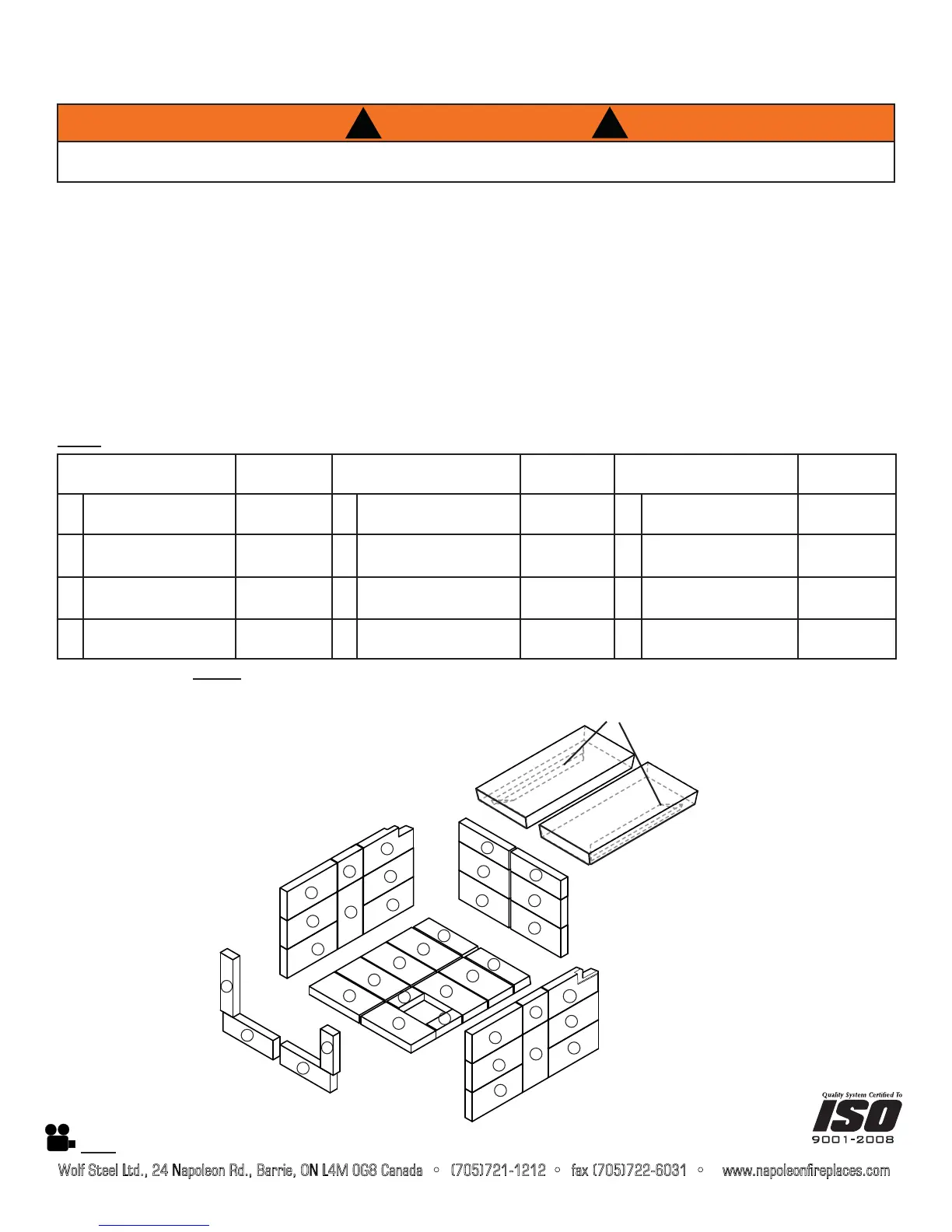

S9 INSTRUCTIONS D’INSTALLATION DES BRIQUES ET DES
DÉFLECTEURS EN FIBRE
Une fois l’installation de l’appareil et du tuyau de raccordement complétée, mettez les briques en place en procédant tel
qu’illustré précédemment.
A. Installez les briques de plancher, de l’arrière vers l’avant de l’appareil.
B. Avant d’installer les briques arrière, desserrez la vis du support et assurez-vous qu’il a été déplacé vers l’avant. Installez les
six briques sur la paroi arrière, en faisant pivoter sous le support à briques. Puis resserrez la vis.
C. Installez les premier deux rangs de briques de comme illustrée au dessous.
D. Pivotez les défl ecteurs en fi bre à sa place avec la support de brique en bas et vers l’extérieur de l’appareil. Glisser le premier
rang de briques à sa place pour soutenir les défl ecteurs. Le défl ecteur doit se reposer à plat sur la rangée extérieure de
briques et aussi sur la bride à l’écran du collecteur. Assurez-vous que les défl ecteurs sont complètement poussés vers l’arrière
de la chambre de combustion, en laissant un espace minimum d’un pouce (25mm) à l’avant. Ceci permettra aux résidus des
gaz de combustion d’être évacués de la chambre de combustion.
E. Installez la reste des briques devant l’ouverture de l’appareil, comme illustrée au dessous.
NOTE: Ne faites pas fonctionner l’appareil si le défl ecteur ou l’écran du collecteur n’est pas en place.
NOTE: Tous les briques réfractaires sont de 1 ¼ pouces (32mm) d’épaisseur.
!
AVERTISSEMENT
!
L'UTILISATION DE L’APPAREIL SANS LES DÉFLECTEURS PEUT CAUSER DES TEMPÉRATURES EXCESSIVES
QUI POURRAIENT ENDOMMAGER L’APPAREIL, LA CHEMINÉE ET L'ENCEINTE.
DIMENSIONS DES
BRIQUES
NO. DE
PIÉCES
DIMENSIONS DES
BRIQUES
NO. DE
PIÉCES
DIMENSIONS DES
BRIQUES
NO. DE
PIÉCES
A
4 1/2” x 9”
(114mm x 229mm)
W090-0001
X20
E
4 1/2” x 9”(Entaillée)
(114mm x 229mm)
W090-0207
X1
I
2 1/2” x 4 1/2”
(64mm x 114mm)
W090-0016
X1
B
3” x 9” (Moulée)
(6mm x 229mm)
W090-0002
X2
F
4 1/2” x 9”(Entaillée)
(114mm x 229mm)
W090-0208
X1
J
1 1/2” x 4 1/2”
(38mm x 114mm)
W090-0017
X1
C
4 1/2” x 4 1/2”
(114mm x 144mm)
W090-0003
X2
G
2 1/4” x 9”
(57mm x 229mm)
W090-0018
X1
K
4 1/2” x 8 1/2”
(114mm x 216mm)
W090-0210
X3
D
3” x 9”
(76mm x 229mm)
W090-0166
X2
H
1 3/4” x 4 3/4”
(64mm x 121mm)
W090-0216
X1
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
K
A
K
K
A
B
B
D
D
I
J
G
A
A
C
C
D
D
F
E
(Déecteur en Fibre)
W018-0130 X2
H
SUPPORTS
À
BRIQUES
:ROI6WHHO/WG1DSROHRQ5G%DUULH21/0*&DQDGD    ID[  ZZZQDSROHRQILUHSODFHVFRP
02.06.14
POUR REGARDER UNE VIDÉO DE CETTE INSTALLATION VISITER NOTRE SITE WEB: www.napoleonfi replaces.com/productsupport/s9
NOTE: VOIR LE MANUEL D’INSTRUCTIONS D’INSTALLATION POUR LES INSTRUCTIONS PLUS DÉTAILLÉES
