28
Étape 8 Repérer les
deux vis qui
sont fournies
avec
l’IntelliBase,
et fixer
l’IntelliBase
à la plaque
adaptatrice
et au moniteur
comme illustré
à la Figure 4G.
Passer à la section ci-après pour raccorder le moniteur MultiSync avec
IntelliBase Audio à votre système.

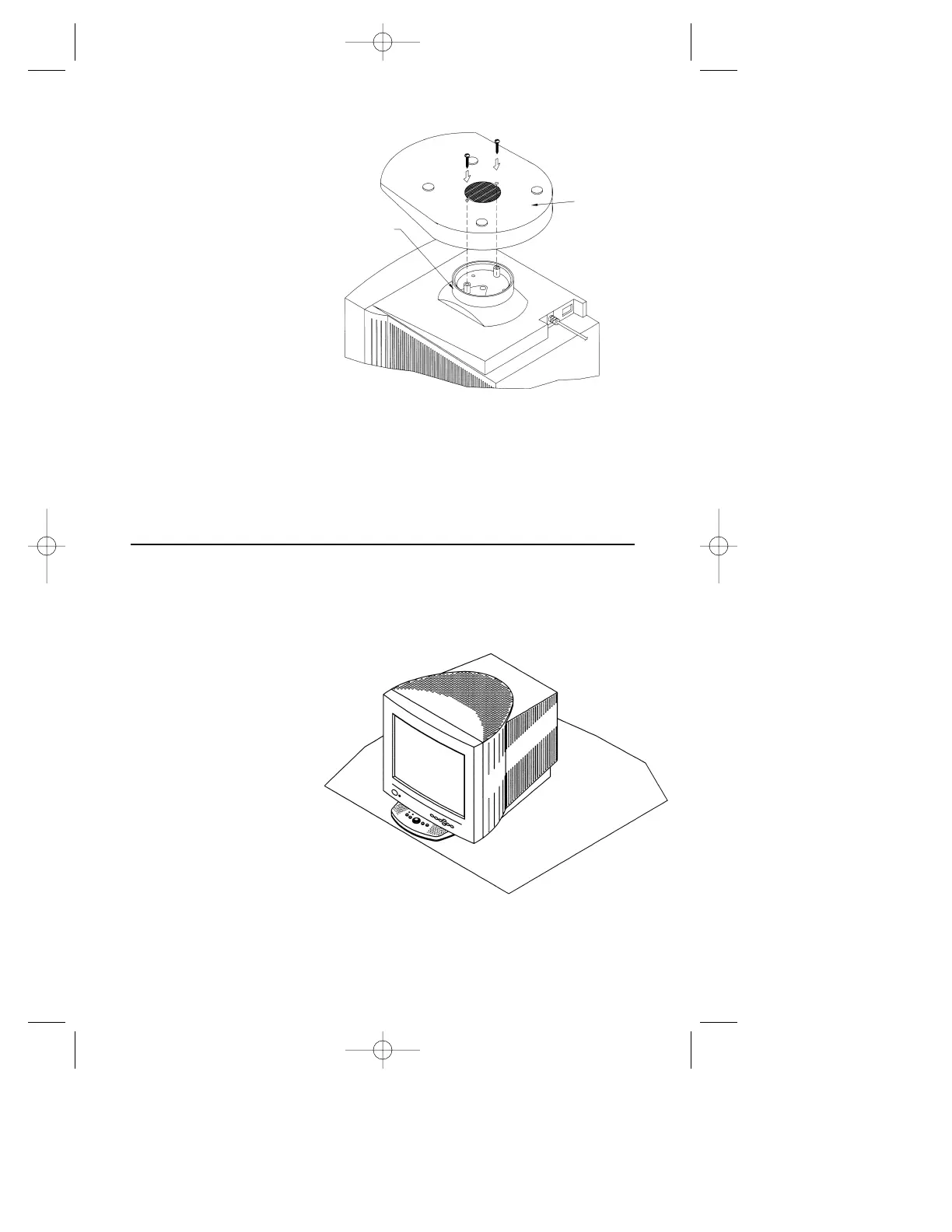

Figure 4G
INTELLIBASE
(VUE DEPUIS
LE BAS)
FAIRE TOURNER LA
PLAQUE ADAPTATRICE
JUSQU’À CE QU’ELLE
SOIT ALIGNÉE
À TRAVERS LES TROUS
DE LA BASE.
Figure 5
Étape 1 Une fois la nouvelle
IntelliBase posée,
remettre
soigneusement
le moniteur à
l’endroit
comme illustré
à la Figure 5.
Raccordement du moniteur MultiSync
®
avec
IntelliBasemc Audio à votre système
