57
4 TORNILLOS (M4)
(Profundidad MÁXIMA:
8,5 mm)
100 mm
Grosor del brazo
2,0 a 3,2 mm
100 mm
12 mm
M4

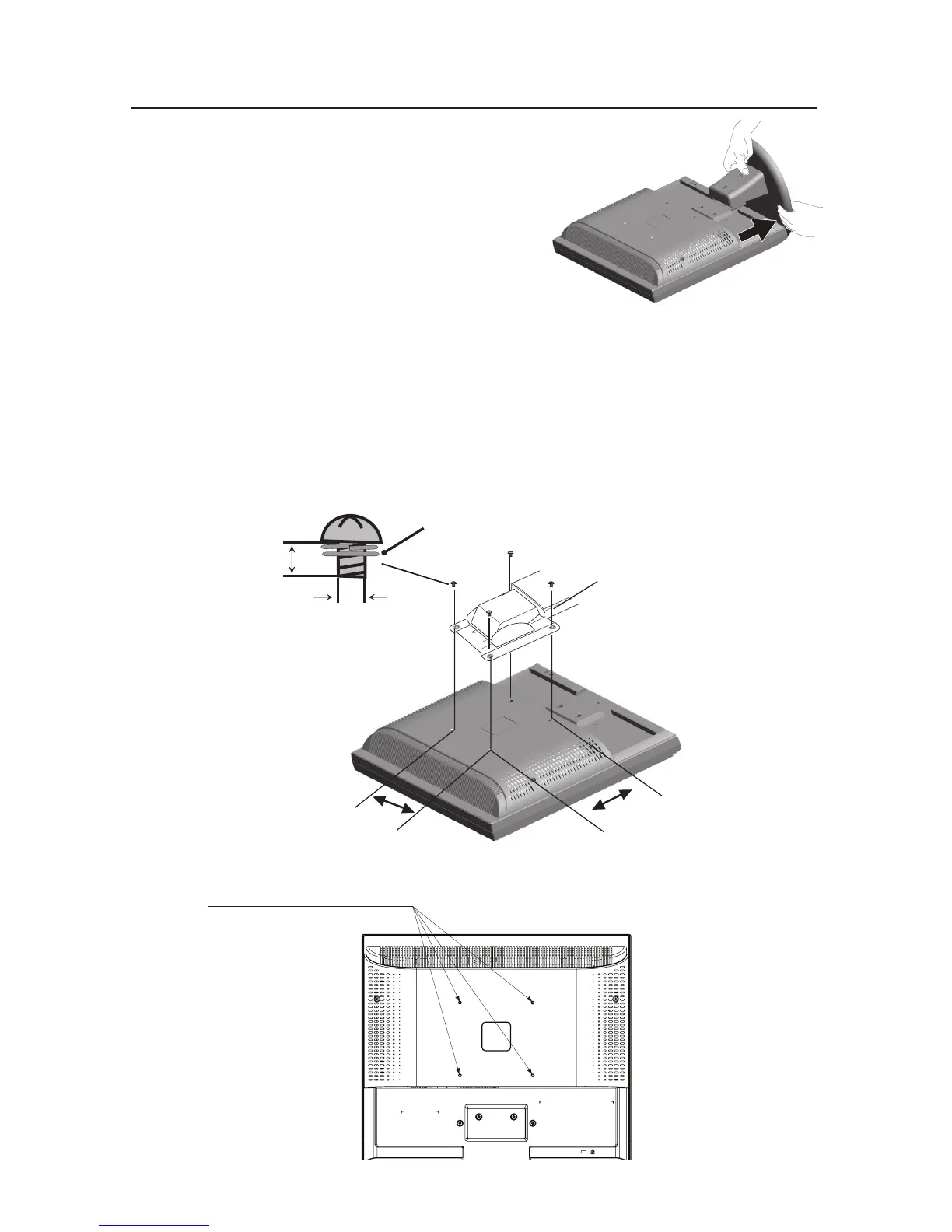

Cómo quitar la base
Nota: Siempre quite la base cuando envíe el LCD.
1. Coloque el monitor boca abajo sobre una
superfi cie no abrasiva
.
2. Con los pulgares, presione las pestañas
inferiores hacia arriba para desbloquear.
3. Presione las pestañas inferiores hacia abajo
para desbloquear y retirar el soporte.
Cómo conectar un brazo fl exible
Este monitor LCD está diseñado para utilizarse con un brazo fl exible. Cuando realice
la instalación, use los tornillos provistos (4 piezas) como se muestra en el gráfi co.
Para cumplir con los requisitos de seguridad, el monitor debe montarse en un brazo
que garantice la estabilidad necesaria teniendo en cuenta el peso del monitor. El
monitor LCD sólo se debe utilizar con un brazo aprobado (por ejemplo: Marca GS).
Inicio rápido –continuación
Especifi caciones
Ajuste todos
los tornillos.
Peso del ensamblaje
del LCD:
3,9kg - LCD73VX(MAX)
4,3kg - LCD93VX(MAX)
3,9kg - LCD73VXM(MAX)
4,3kg - LCD93VXM(MAX)
4 arandelas de seguridad y
arandelas planas de 12mm
