2
3
4

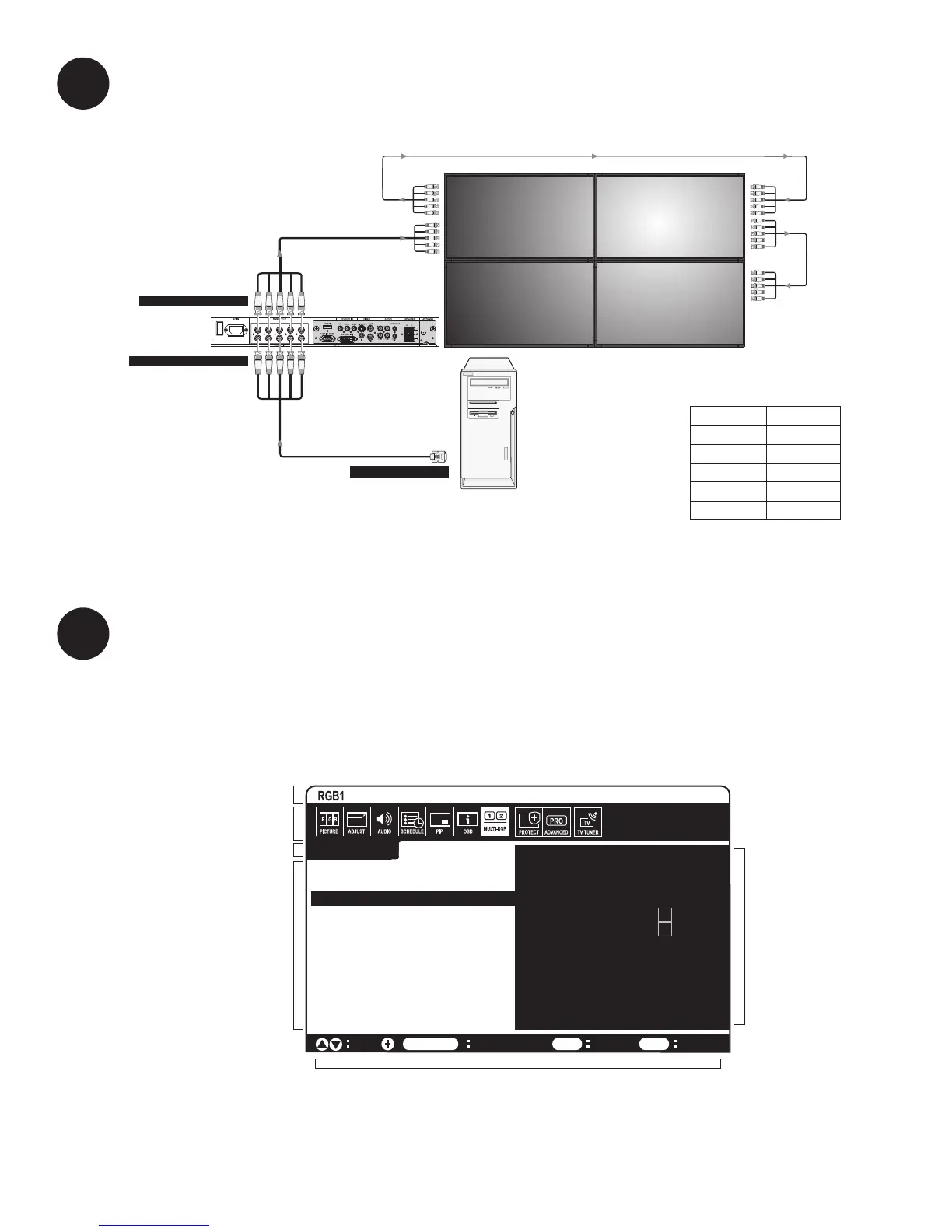

Conecte el cables
Utilice cables BNC para conectar los monitores NEC.
ALÁMBRICA CONEXIÓN
Rojo Rojo
Verde Verde
Azul Azul
Negro H-Sync
Amarillo V-Sync
Guía de cables 5-BNC
NOTA: Asegúrese de que
todos los cables BNC
estén conectados
correctamente.
Utilice la función TileMatrix para confi gurar la pantalla de
video 2x2
La función TileMatrix del monitor NEC permite expandir y mostrar una imagen sobre una confi guración de la
pantalla de video 2x2**. Se accede a ésta a través de los controles de la pantalla de visualización (OSD, por sus
siglas en inglés) bajo el ícono del menú principal “MULTI-DISP”. En el submenú “TileMatrix”, active la función y
establezca los parámetros necesarios que coinciden con la confi guración de la pantalla de video 2x2.
*PerfectAlign™ es una marca registrada de Digital Factory. Patente pendiente. Todos los derechos reservados.
**Pueden utilizarse hasta veinticinco (25) monitores NEC para una instalación de monitores múltiples utilizando la función TileMatrix.
MENU
MULTI-DPS:
CONTROL IR
TILEMATRIX
DEMORA DE ENCENDIDO
INDICADOR DE ALIMENTACIÓN
REAJUSTE MULTIPANTALLA
H MONITORS 2
V MONITORS 2
POSITION 1
TILE COMP SÍ /NO
ACTIVAR SÍ /NO
ID MONITOR
4FM
EXITSET
Configuración de ajuste
Control de teclas
Fuente de entrada
Íconos del menú principal
Elemento del menú principal
Submenú
7PMWFS$FSSBS
*SB"KVTUF
BNC x 5
BNC x 5
SALIDA RGB/HV
Hacia la ENTRADA RGB/HV
Hacia la SALIDA RGB/HV
Hacia la salida de RGB análogo
Mini pin D-sub 15
ENTRADA RGB/HV
Computadora
SALIDA RGB/HV
ENTRADA RGB/HV
ENTRADA RGB/HV
Monitor 1
Monitor 1
Monitor 2
Monitor 4
Monitor 3
