6 - Polski
PL
Dane przedstawione w tabeli dotyczą podłoża cementowego lub asfaltowego. Meta-
lowe uzbrojenie podłoża zmienia współczynnik indukcyjności pętli. W przypadku wąt-
pliwości dotyczących wykonanej pętli, przed przejściem do kolejnego etapu, należy
wykonać pomiary indukcyjności, zgodnie ze wskazówkami przedstawionymi w
punkcie 6 – „Symulacje i kontrole”. Pętla wykonana jest prawidłowo, jeżeli współ-
czynnik indukcyjności wynosi od 80 do 300 μH.
04. Aby zabezpieczyć pętlę przed przeciążeniami mechanicznymi, można umieścić we
wgłębieniu również kawałek sznura lub plastikowej liny. Uszczelnić wgłębienie bitu-
mem lub żywicą do użytku zewnętrznego Należy uważać na temperaturę uszczelnia-
cza: nie może ona przekroczyć maksymalnej temperatury kabla elektrycznego pętli,
zwykle jest to 70ºC.

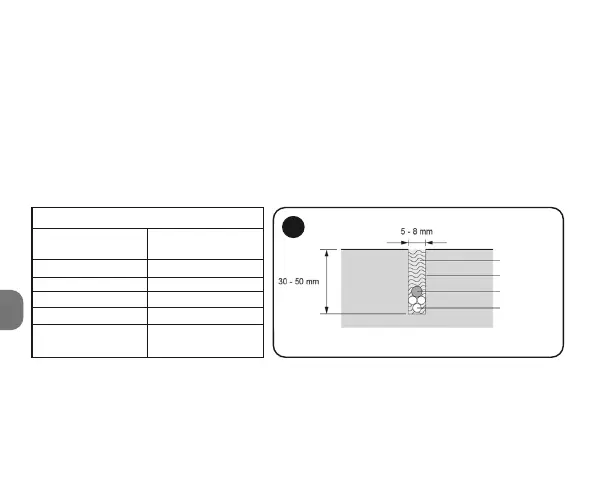

05. Rys. 6 przedstawia prawidłowy skład pętli.
4 – PROGRAMOWANIE
Programowanie opisane w niniejszym rozdziale dotyczy urządzenia LP1 z jedną pętlą. W
urządzeniu LP2 programowanie drugiej pętli po zaprogramowaniu pierwszej pętli.
Programowanie odbywa się za pomocą klawisza P1 (Mode - Tryb), który umożliwia prze-
glądanie dostępnych funkcji (w urządzeniu LP2, najpierw programy dla pętli 1, a następnie
TABELA 1
Obwód pętli Liczba niezbęd-
nych skrętów kabla
Poniżej 3 m Poprosić o obliczenia
3-6 m 5
6-10 m 4
10-25 m 3
Ponad 25 m (należy 2
unikać tego wymiaru)
6
Pętla
Uszczelniac
Wgłębienie
Sznur
