ne, ecc.) possono ridurre la sensibilità del rivelatore; verificare che non sia possibile
spostare queste parti, perché una variazione potrebbe produrre falsi interventi.
05. Installare il rivelatore LP1 o LP2 il più vicino possibile alla spira; possibilmente meno di
10 m. I cavi che collegano la spira devono essere separati da quelli di alimentazione
e quelli delle uscite.
06. Per realizzare la spira può essere usato un normale conduttore di rame isolato, prefe-
ribilmente da 1,5 mm
2
.

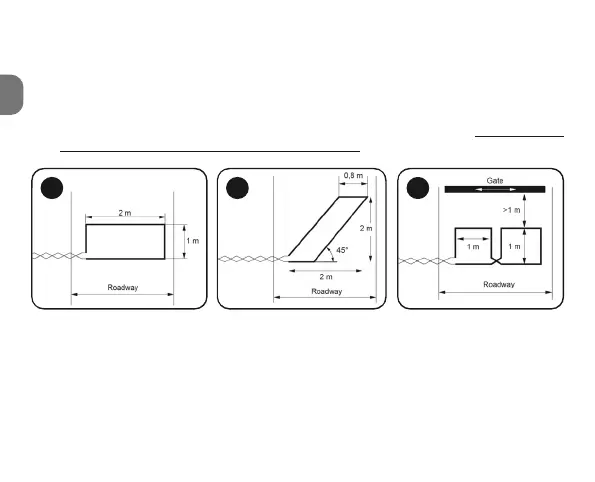

07. I due conduttori posti rispettivamente all’inizio e alla fine della spira, devono essere
attorcigliati su se stessi almeno 20 volte per metro (fig. 4).
3.3 – Rilevamento del senso di marcia (solo LP2)
Al rivelatore LP2 è possibile collegare 2 spire separate; queste possono attivare rispettiva-
mente le 2 uscite in modo totalmente indipendente, oppure, con opportuna pro -
grammazione, è possibile utilizzare per determinare il senso di marcia.
Direzione 1 ] 2
Se viene occupata prima la spira 1 nell’istante in cui si occupa anche la spira 2 allora si attiva
l’uscita 1 e resta attiva fino al termine dell’occupazione della spira 1. L’uscita 2 non si attive-
rà mai in questa fase.
IT
4 - Italiano
1 2 3
