IT
6 - Italiano
conferenza; vedere la Tabella 1. I dati mostrati nella tabella, si riferiscono a pavimenta-
zione in cemento o asfalto; la presenza di armature metalliche nella pavimentazione
modifica l’induttanza della spira. In caso di dubbi riguardo alla spira realizzata, prima di
procedere al punto successivo, eseguire la misurazione dell’induttanza come indicato
nel paragrafo “6 - Simulazioni e verifiche”. La spira è corretta se il valore dell’induttanza
è compreso tra 80 e 300 µH.
04. Per proteggere la spira dalle sollecitazioni meccaniche potrebbe essere utile inserire
nel solco, una cordina di spago o di materiale plastico. Sigillare il solco con bitume o
resina per esterni. Porre attenzione alla temperatura del sigillante: non deve superare
la temperatura massima del cavo elettrico della spira; in genere 70°C.

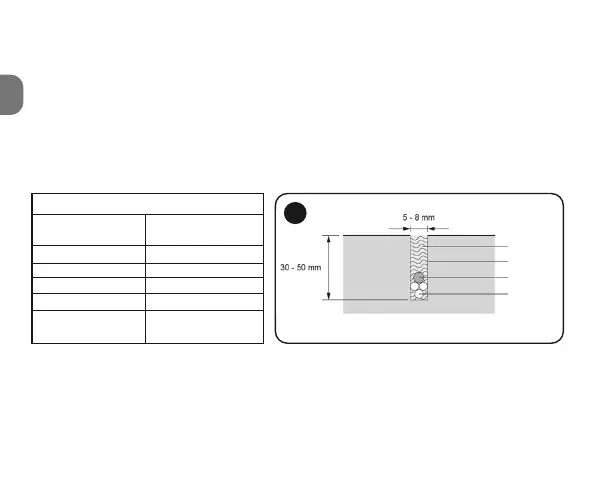

05. La fig. 6 riassume la composizione corretta della spira.
4 – PROGRAMMAZIONI
Le programmazioni descritte in questo capitolo si riferiscono al dispositivo LP1 con una
spira. Su LP2 le programmazioni della seconda spira sono disponibili in sequenza dopo
quelle della prima spira.
Le programmazioni avvengono attraverso l’utilizzo del tasto P1 (Mode) che permette di
scorrere le diverse funzioni disponibili (su LP2, prima quelle abbinate alla spira 1 e poi
TABELLA 1
Circonferenza Numero di giri da
della spira eseguire con il cavo
Meno di 3 m Richiedere calcolo
3-6 m 5
6-10 m 4
10-25 m 3
Oltre 25 m (misura 2
da evitare)
6
Spire
Sigillante
Solco
Spago
