4 – CONFIGURATIONS
Les configurations décrites dans ce chapitre
se réfèrent au dispositif LP1 à une seule
spire. Pour le LP2, les configurations de la
seconde spire sont disponibles en
séquence après celles de la première spire.
Les configurations s’effectuent en utilisant la
touche P1 (Mode) qui permet de faire défiler
les différentes fonctions disponibles (sur
LP2, d’abord les fonctions associées à la
spire 1 puis celles associées à la spire 2). Après avoir sélectionné une fonction, les touches
P2 (Niveau) permettent de choisir la « valeur » à attribuer à la fonction. Les deux listes de
fonctions et de valeurs sont des « listes circulaires » : une fois à la fin de la liste, le défilement
recommence du début.
TABLEAU 2
Indications de la DEL L1
Rouge Phase de calibrage à
la mise en marche
Verte Fonctionnement nor-
mal
Rouge + verte Phase de program-
mation en cours
Clignotement rouge Anomalie en cours
Clignotement verte Spire occupée
Clignotement Phase de simulation
rouge + verte en cours
Français - 7
FR

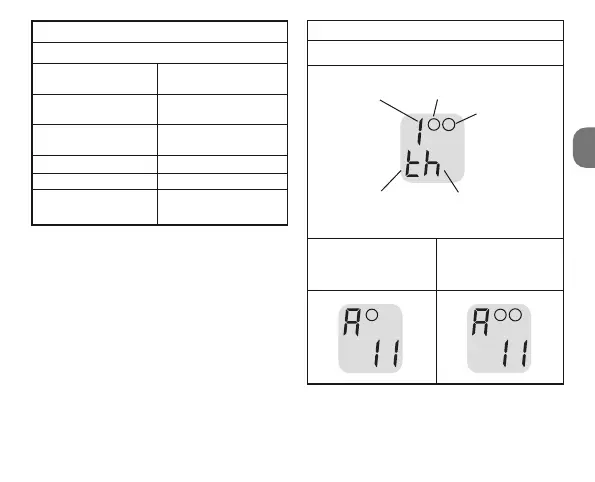

TABLEAU 3
Indications sur l'écran LCD
Dispositif Dispositif
à 1 spire : à 2 spires :
LP1 LP2
1 1 2
1 2
Exemple de
configuration
paramètre « h »
Spire 1,
sortie 1
Spire 2,
sortie 2
Fonction
Exemple de
configuration
fonction temps
