Deutsch - 5
DE

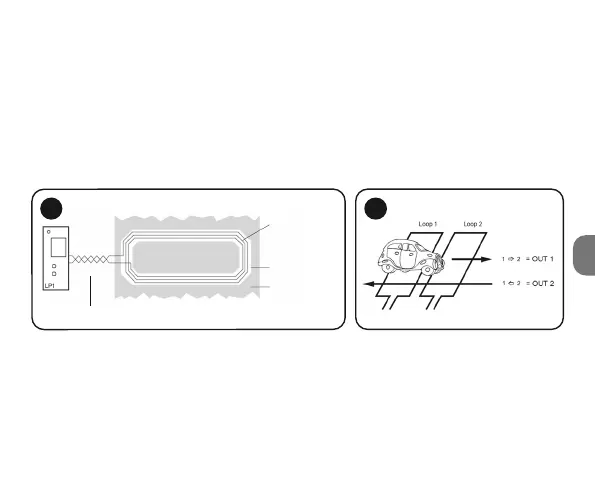

Richtung 1 ] 2
Wenn zuerst die Kontaktschleife 1 besetzt wird, wird der Ausgang 1 in dem Moment akti-
viert, wenn auch die Kontaktschleife 2 besetzt wird und bleibt auch bis zum Ende der
Besetzung der Kontaktschleife 1 aktiviert. Der Ausgang 2 wird in dieser Phase nie aktiviert.
Richtung 1 \ 2
Wenn zuerst die Kontaktschleife 2 besetzt wird, wird der Ausgang 2 in dem Moment akti-
viert, wenn auch die Kontaktschleife 1 besetzt wird und bleibt auch bis zum Ende der
Besetzung der Kontaktschleife 2 aktiviert. Der Ausgang 1 wird in dieser Phase nie aktiviert.
Um diese Funktion zu erhalten, müssen die beiden Kontaktschleifen für eine kurze Zeit
aktiviert werden (Abb. 5).
3.4 Verlegung einer Kontaktschleife
01. Nachdem man die Position und die Geometrie der Kontaktschleife bestimmt hat,
muss man im Boden einen 5-8 mm breiten und mindestens 30 mm tiefen Sockel
bauen; höhere Tiefen sind notwendig, wenn die Installationsoberfläche unstabil und
Druckempfindlich ist; Beim Asphalt zum Beispiel, muss das Kabel mehr geschützt
werden, da diese Deformation mit der Zeit dazu führen könnte, dass die Kontakt-
schleife beschädigt wird. Wir empfehlen einen 45°-Schnitt der Kontaktschleifenrän-
4
Kabel verwickelt
Kontaktschleifen
Sockel
Bodenbelag
5
