TABELLE 2
Anzeigen des LED L1
Rot Kalibrierungsphase
beim Einschalten
Grün Normaler Betrieb
Rot + Grün Programmierungs-
phase läuft
Rotes Blinken Störung vorhanden
Grünes Blinken Kontaktschleife be-
setzt
Rotes + Grünes Simulationsphase
Blinken läuft
Deutsch - 7
DE
4 – PROGRAMMIERUNGEN
Die verschiedenen, in diesem Kapitel be sch -
riebenen Programmierungen beziehen sich
auf die Vorrichtung LP1 mit einer Kontakt-
schleife. Beim der Vorrichtung LP2 stehen die
Programmierungen der zweiten Kontaktsch -
leifer zur Verfügung, nachdem die erste Kon-
taktschleife programmiert wurde
Die Programmierungen erfolgen über die
Taste P1 (Mode), mit der man die verschiedenen verfügbaren Funktionen durchsuchen
kann (bei LP2 zuerst die der Kontaktschleife 1 und dann die der Kontaktschleife 2). Hat man
eine Funktion erreicht, kann man mit den tasten P2 (Level) den „Wert“ wählen, den man der
Funktion zuordnen möchte. Beide Listen der Funktionen und Werte sind „Rundlauflisten“;
Hat man das Ende der Liste erreicht, beginnt die Liste wieder beim ersten Punkt.

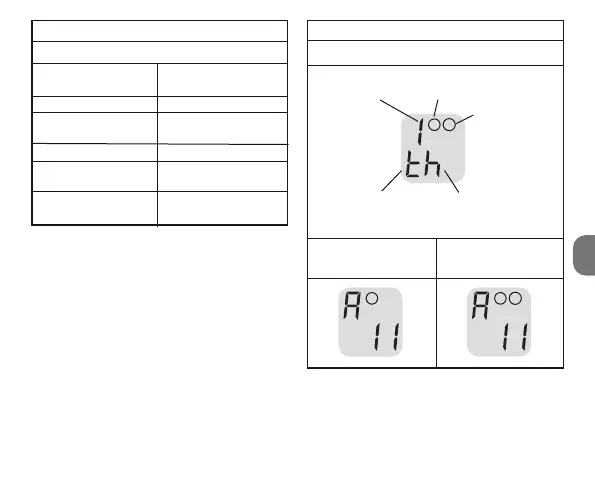

TABELLE 3
Anzeigen auf dem LCD-Display
Vorrichtung mit 1 Vorrichtung mit 2
Kontaktschleife: LP1 Kontaktschleifen: LP2
1 1 2
1 2
Kontaktschleife 1,
Ausgang 1
Kontaktschleife 2,
Ausgang 2
Beispiel für
die Einstellung
der Zeitfunktion
Beispiel für die
Einstellung des
Parameters “h”
Funktion
