Montageanleitung DE
MA-CFB_BEARING 4.4 – 02/2020 6
Pendellager
mit Spannhülse und Steh-Gussgehäuse
RZR 13-0400/-1600 (IWN)
RER 13-0200/-1600 (IWN)
RER 17-0200/-1000 (IWN)
(Seite 2 von 3)
Tabelle 2 (nur für RZR)
Ventilator-
Baugröße
La
er-Bauart
Lagerluft
C3 vor
Einbau
[µm]
Radialluftvermin-
der-un
in mm
Anzugmoment
Verbind-ungs-
schauben Stehguss-
Gehäuse
SKF-
Lager
SNR-
Lager
FAG- Lager
1. Schritt:
Anzugmoment
2. Schritt:
Winkel
Lager Typ min. max.
Lagergehäuse Typ
Anzug-
winkel
Anzug-
winkel
mit FAG-
Werkzeug
mit Standard-
Drehmoment-
werkzeug
+ Anzug-
winkel
RZR 0400
RZR 0450
RZR 0500
2307 K/C3
+ H 2307
Pendel
Ku
el - La
er
29 46
SKF SNL 508-607 TG
SNR SNC 508-607
FAG SNV 080-L
=> 50Nm / M10
=> 65Nm / M12
=> 36Nm / M10
70° 80° 35 Nm 38 Nm + 66°
RZR 0560
RZR 0630
2309 K/C3
+ H 2309
33 52
SKF SNL 511-609 TG
SNR SNC 511-609
FAG SNV 100-L
=> 80Nm / M12
=>150Nm / M16
=> 61Nm / M12
70° 80° 58 Nm 61 Nm + 72°
RZR 0710
RZR 0800
2311 K/C3
+ H 2311
41 61
SKF SNL 513-611 TG
SNR SNC 513-611
FAG SNV 120-L
=> 80Nm / M12
=>150Nm / M16
=> 61Nm / M12
75° 100° 93 Nm 100 Nm + 66°
RZR 0900
RZR 1000
2313 K/C3
+ H 2313
50 75
SKF SNL 516-613 TG
SNR SNC 516-613
FAG SNV 140-L
=> 80Nm / M12
=>290Nm / M20
=> 61Nm / M12
80° 100° 97 Nm 107 Nm + 80°
RZR 1120
22216 EK/C3
+H316
Pendel
Rollen - La
er
95 120
0,03
bis
0,04
SKF SNL 516-613 TG
SNR SNC 516-613
FAG SNV 140-L
=> 80Nm / M12
=>290Nm / M20
=> 61Nm / M12
130°
Kontroll-
wert: 0,04
Anziehen der Hülsenmutter entsprechend der
Spalte „Radialluftverminderung“;
Restspiel: 0,045-0,08
Kontrollwert für kleinstes Radialspiel: 0,04mm
RZR 1250
22218 EK/C3
+H318
110 140
0,04
bis
0,05
SKF SNL 518-615 TG
SNR SNC 518-615
FAG SNV 160-L
=>150Nm / M16
=>290Nm / M20
=>150Nm / M16
150°
Kontroll-
wert: 0,05
Anziehen der Hülsenmutter entsprechend der
Spalte „Radialluftverminderung“;
Restspiel: 0,05 … 0,095
Kontrollwert für kleinstes
Radialspiel: 0,05mm
RZR 1400
RZR 1600
22220 EK/C3
+H320
110 140
0,045
bis
0,06
SKF SNL 520-617 TG
SNR SNC 520-617
FAG SNV 180-L
=>200Nm / M20
=>500Nm / M24
=>301Nm / M20
150°
Kontroll-
wert: 0,05
Bei Montage neuer Lagerkomponenten die Beipackanleitung beachten, ggf. die Anweisungen und Werte des
jeweiligen Herstellers beachten!

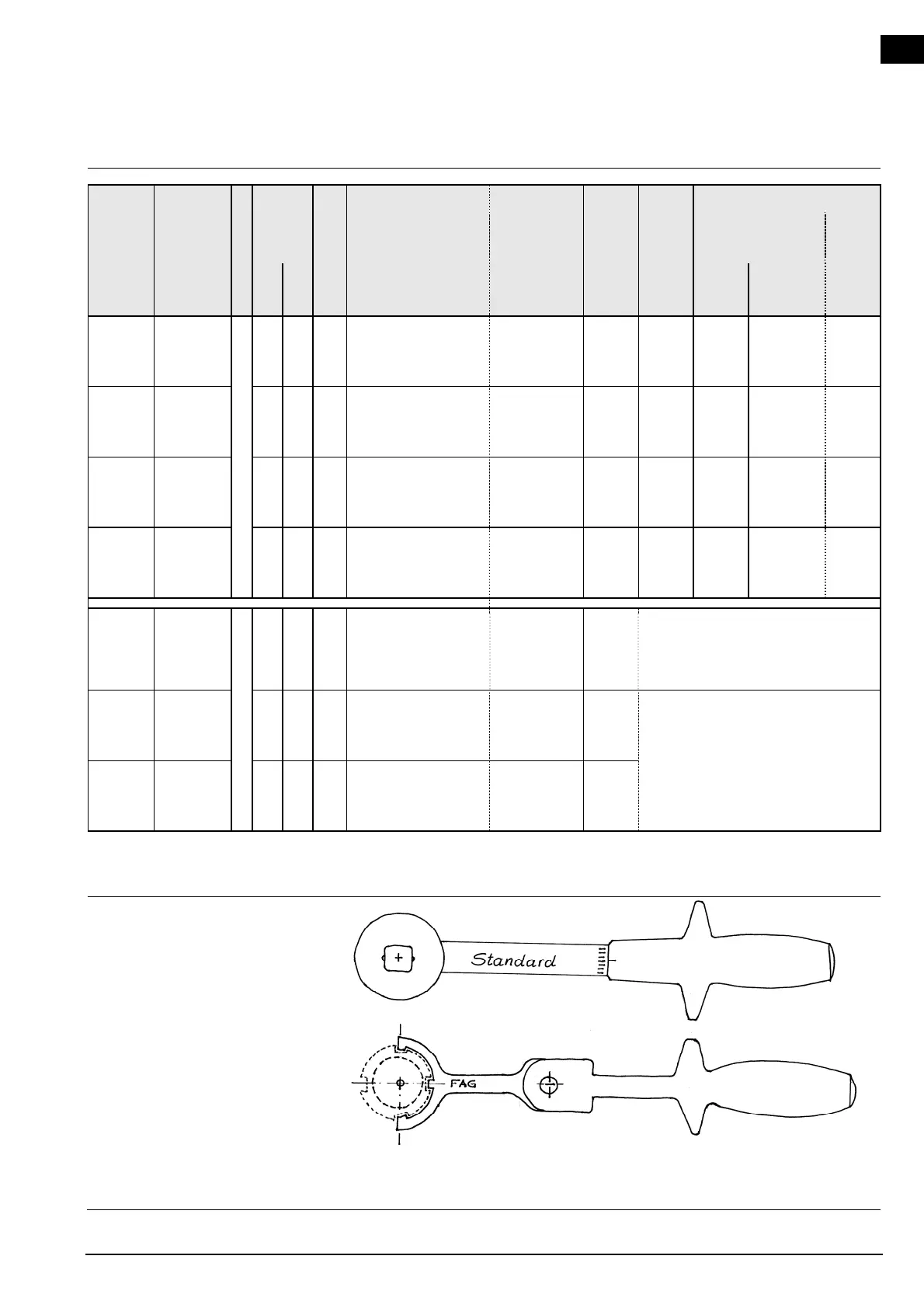

Achtung!
Weil sich die Bauart des FAG- und des
„Standard“-Drehmomentschlüssels
unterscheidet, sind beim Schritt 1 der
Lagerbefestigung die korrekten
Momentenwerte zu verwenden!
Eine Vertauschung ist nicht erlaubt.
Beim FAG-Werkzeug ist das Zentrum der
Hülsenmutter und der Drehpunkt des
Auslösemechanismus nicht deckungsgleich.
Dadurch ergeben sich für die beiden
Drehmomentschlüssel unterschiedliche
Hebelverhältnisse und damit Einstellwerte!
q q
Drehpunkt der Drehpunkt / Knickpunkt
Hülsenmutter des FAG-Drehmomentschlüssels
