Montageanleitung DE
MA-CFB_BEARING 4.4 – 02/2020 8
Rillenkugellager
mit Blechflansch-Blechstrebenbefestigung
RER 11-0200/-0710
RER 12-0200/-0710
RER 15-0400/-0710
(Seite 1 von 1)
Hinweise
Die beidseitig abgedichteten, gefetteten Rillenkugellager sind für eine nominelle Lebensdauer (L
10h
nach DIN ISO 281-1) von
20.000 bzw. 40.000 Betriebsstunden ausgelegt. Sollte ein Lagerwechsel erforderlich werden, sind die
Sicherheitsvorschriften der Betriebsanleitung RZR / RER zwingend einzuhalten!
Allgemeines
Um die Ventilatorlagerungen zugänglich zu machen, sind unter Einhaltung der Sicherheits- und Unfallverhütungsvorschriften
und der örtlichen und baulichen Gegebenheiten div. Demontage-Arbeiten auszuführen (z.B. Netztrennung, Riementrieb,
Schutz- und Überwachungs-Einrichtungen, Kanäle).

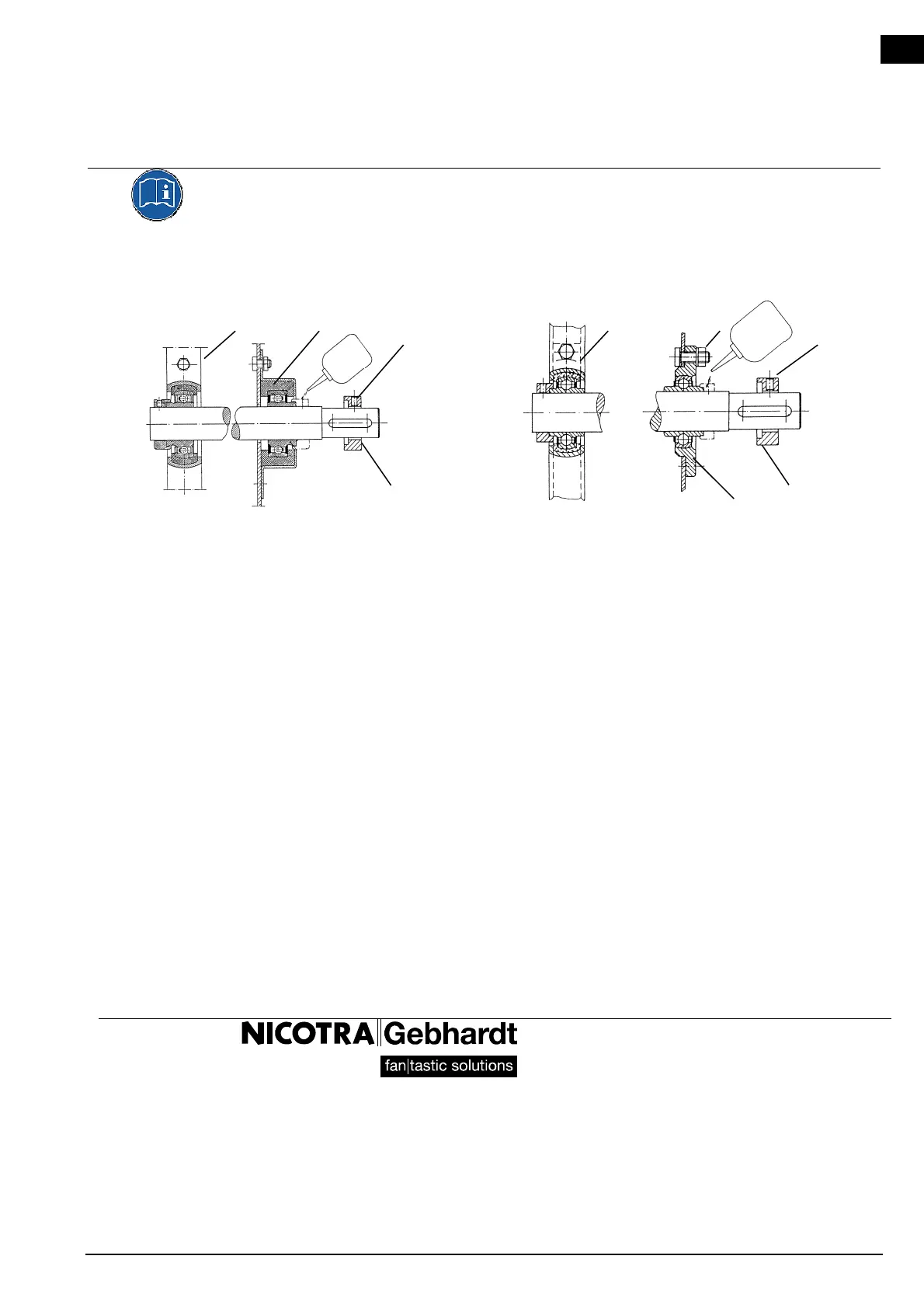

0200/-0355
0400/-1000
Lager-Demontage
1. Stiftschrauben (1) lösen, Excenter-Spannringe (2) entgegen der Laufraddrehrichtung lösen und abnehmen.
Lager-saugseitig (0200/-1000)
2. Profilstrebenaufhängung (3) demontieren.
3. Gummidämmring abnehmen und Lager mit geeignetem Werkzeug am Innenring abziehen (Ein Anwärmen der Lager auf
200°C erleichtert die Demontage wesentlich jedoch nicht unbedingt erforderlich).
Lager-antriebseitig (0200/-0355)
4. Flanschgehäuse(4) demontieren, Gummidämmring abnehmen und Lager abziehen
Lager-antriebseitig (0400/-1000)
5. Muttern von Schrauben (5) lösen. 2 Schrauben M10×30 in die freien Gewindebohrungen M10 im Gehäuse einschrauben,
damit das Gehäuse abdrücken, dass ein Dreiarm-Abzieher angesetzt werden kann. Abzieher am
Gussgehäuse (6) ansetzen und Gussgehäuse mit Lager abziehen.
Lager-Montage
1. Lagersitz auf der Welle und Lager-Innenring gründlich reinigen und mit Fettlösungsmittel (Waschbenzin o.ä.) entfetten.
2. Vormontierte Trageinheit auf die Welle schieben und am Gehäuse befestigen. Lagersitz mit Kleber beträufeln.
3. Luftspalt zwischen Lüfterrad und Einströmdüse einstellen.
Nach dem Einstellen nochmals Kleber zwischen Lager-Innenring und Welle, wie in der Skizze dargestellt, aufträufeln.
4. Excenter-Spannring (2) auf die Welle schieben und mit dem Lager in Drehrichtung des Laufrades mit leichtem Prellschlag
verspannen, Stiftschraube (1) anziehen. Die Aushärtung des Klebers ist temperaturabhängig sie beträgt bei +20°C ca.
24h.
Nicotra Gebhardt GmbH
Gebhardtstraße 19-25
74638 Waldenburg, Germany
Telefon +49 (0)7942 1010
Telefax +49 (0)7942 101170
info.ng.de@regalbeloit.com
www.nicotra-
ebhardt.com
1
2
2
3
3
4
5
6
1
Metall
Kleber
Metall
Kleber
