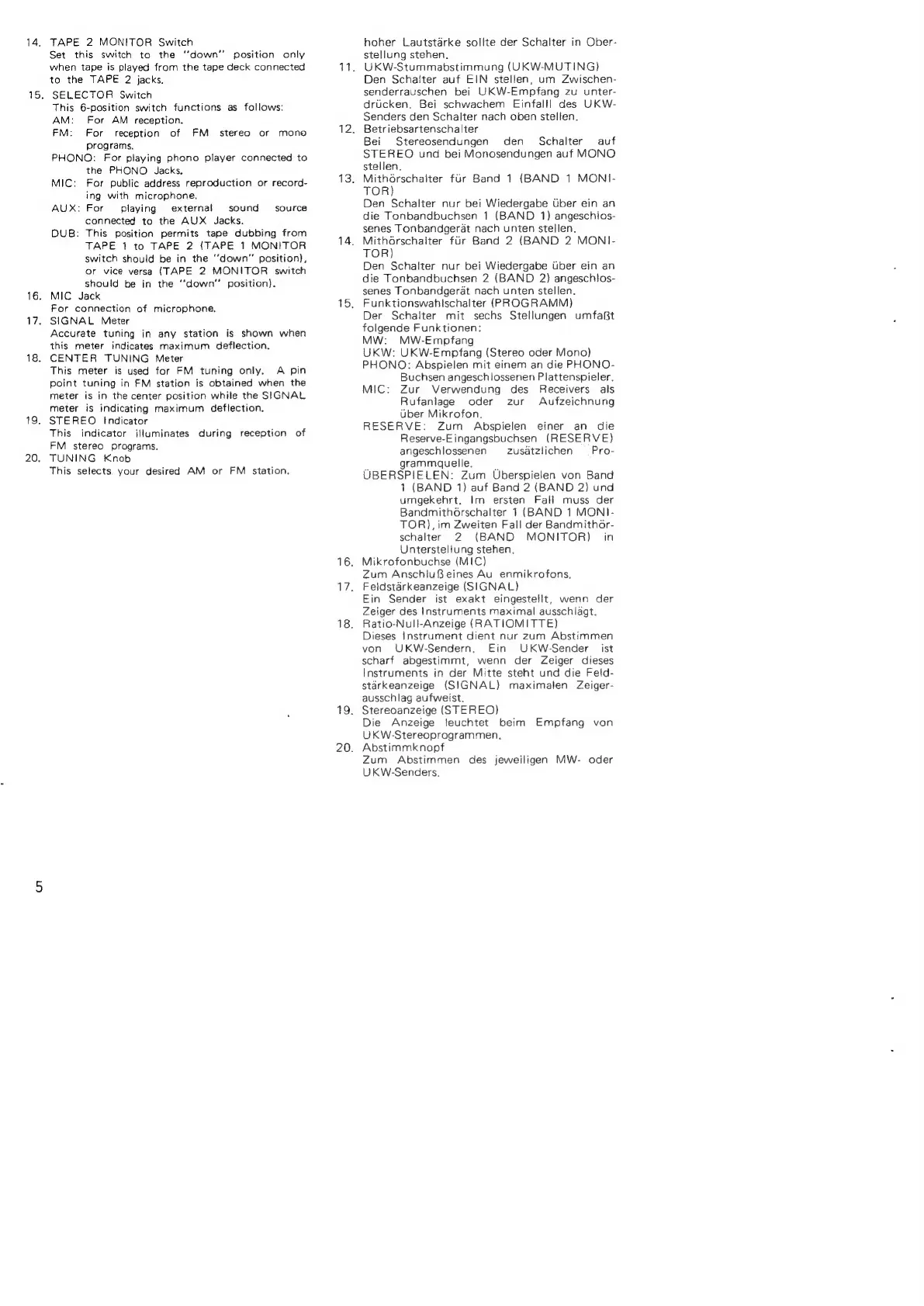

Nikko 8085 - Page 6

19.
20.
. TAPE 2 MONITOR Switch
Set this switch to the ‘‘down’’ position only
when tape is played from the tape deck connected
to the TAPE 2 jacks.
. SELECTOR Switch
This 6-position switch functions as follows:
AM: For AM reception.
FM: For reception of FM
programs.
PHONO: For playing phono player connected to
the PHONO Jacks.
stereo or mono
MIC: For public address reproduction or record-
ing with microphone.
AUX: For playing external sound = source
connected to the AUX Jacks.
This position permits tape dubbing from
TAPE 1 to TAPE 2 (TAPE 1 MONITOR
switch should be in the ‘down’ position),
or vice versa (TAPE 2 MONITOR switch
should be in the ‘down’ position).
MIC Jack
For connection of microphone.
DUB:
. SIGNAL Meter
Accurate tuning in any station is shown when
this meter indicates maximum deflection.
. CENTER TUNING Meter
This meter is used for FM tuning only. A pin
point tuning in FM station is obtained when the
meter is in the center position while the SIGNAL
meter is indicating maximum deflection.
STEREO [Indicator
This indicator illuminates during
FM stereo programs.
TUNING Knob
This selects. your desired AM or FM station.
reception of
12,
13.
15,
16.
17,
20.
hoher Lautstarke sollte der Schalter in Ober-
stellung stehen,
UKW-Stummabstimmung (UKW-MUTING)
Den Schaiter auf EIN stellen, um Zwischen-
senderrauschen bei UKW-Empfang zu unter-
driicken. Bei schwachem Einfalll des UKW-
Senders den Schalter nach oben stellen.
Betriebsartenschalter
Bei Stereosendungen den Schalter auf
STEREO und bei Monosendungen auf MONO
stellen.
Mithérschalter fUr Band 1 (BAND 1 MONI-
TOR)
Den Schalter nur bei Wiedergabe Uber ein an
die Tonbandbuchsen 1 (BAND 1) angeschios-
senes Tonbandgerat nach unten stellen.
Mithérschaiter flr Band 2 (BAND 2 MONI-
TOR)
Den Schalter nur bei Wiedergabe Uber ein an
die Tonbandbuchsen 2 (BAND 2) angeschlos-
senes Tonbandgerat nach unten stellen.
Funktionswahtschalter (PROGRAMM)
Der Schalter mit sechs Stellungen umfaBt
folgende Funktionen:
MW: MW-Empfang
UKW: UKW-Empfang (Stereo oder Mono)
PHONO: Abspielen mit einem an die PHONO-
Buchsen angeschiossenen Plattenspieler.
MIC: Zur Verwendung des Receivers als
Rufanlage oder zur Aufzeichnung
Uber Mikrofon.
RESERVE: Zum Abspielen einer an die
Reserve-Eingangsbuchsen (RESERVE)
angeschlossenen Zusdtziichen —_— Pro-
grammauelle.
UBERSPIELEN: Zum Uberspielen von Band
1 (BAND 1) auf Band 2 (BAND 2) und
umgekehrt, Im ersten Fall muss der
BandmithGrschalter 1 (BAND 1 MONI-
TOR), im Z2weiten Fall der Bandmithor-
schalter 2 (BAND MONITOR) in
Untersteliung stehen,
Mikrofonbuchse (MIC)
Zum Anschiu8 eines Au enmikrofons,
Feldstarkeanzeige (SIGNAL)
Ein Sender ist exakt eingestellt, wenn der
Zeiger des Instruments maximal ausschiagt.
Ratio-Null-Anzeige (RATIOMITTE)
Dieses Instrument dient nur zum Abstimmen
von UKW-Sendern. Ein UKW-Sender _ ist
scharf abgestimmt, wenn der Zeiger dieses
Instruments in der Mitte steht und die Feld-
starkeanzeige (SIGNAL) maximalen Zeiger-
ausschlag aufweist.
Stereoanzeige (STEREO)
Die Anzeige teuchtet beim Empfang von
UKW-Stereoprogrammen.,
Abstimmk nopf
Zum Abstimmen des jeweiligen MW- oder
UKW-Senders.
