4
Ru
Компоненты рукоятки MB-D12 (Рисунок A)
q Крышка контактов
w Держатель крышки контактов фотоаппарата
e Силовые/сигнальные контакты
r Кнопка AFON
t Главный диск управления
y Мультиселектор
u Ко лесико фиксатора
i Держатель крышки разъема питания
o Крышка батарейного отсека
!0 Батарейный отсек
!1 Защёлка батарейного отсека
!2 Крепёжный винт
!3 Спусковая кнопка затвора
!4 Блокировочный переключатель
!5 Вспомогательный диск управления
!6 Гнездо для штатива
!7 Держатель MS-D12EN для батарей EN-EL15
!8 Контакты питания
!9 Контакты питания
(Держатель батареи MS-D12EN)
@0 Держатель MS-D12 для батарей AA
@1 Контакты питания
(Держатель батареи MS-D12)
@2 Крышка батарейного отсека BL-5 (приобре-
тается дополнительно)
Спусковая кнопка затвора, мультиселек тор, диски управления и кнопка AFON рукоятки MB-D12
Спусковая кнопка затвора, мультиселектор, диски управления и кнопка AFON рукоятки MB-D12
Рукоятка MB-D12 оборудована спусковой кнопкой затвора (Рисунок A-
!3
), мультиселектором (Ри-
сунок A-
y
), главным диском управления (Рисунок A-
t
), вспомогательным диском управления
(Рисунок A-
!5
), и кнопкой AFON (Рисунок A-
r
) для использования при съёмке в вертика льной
(портретной) ориентации. Эти элементы управления выполняют те же функции что и соответс-
твующие элементы управления на фотокамере. Более подробные сведения см. в руководстве к
фотокамере.
Изменения для Центр. кнопка мультисел., Мультиселектор, Настр. дисков управления и
Функ. кн. AF-ON на MB-D12 в меню собственных настроек фотокамеры (Группа f ) так же касаются
мультиселектора, дисков управления и кнопки AFON на MB-D12.
Блокировочный переключатель MB-D12
Блокировочный переключатель MB-D12

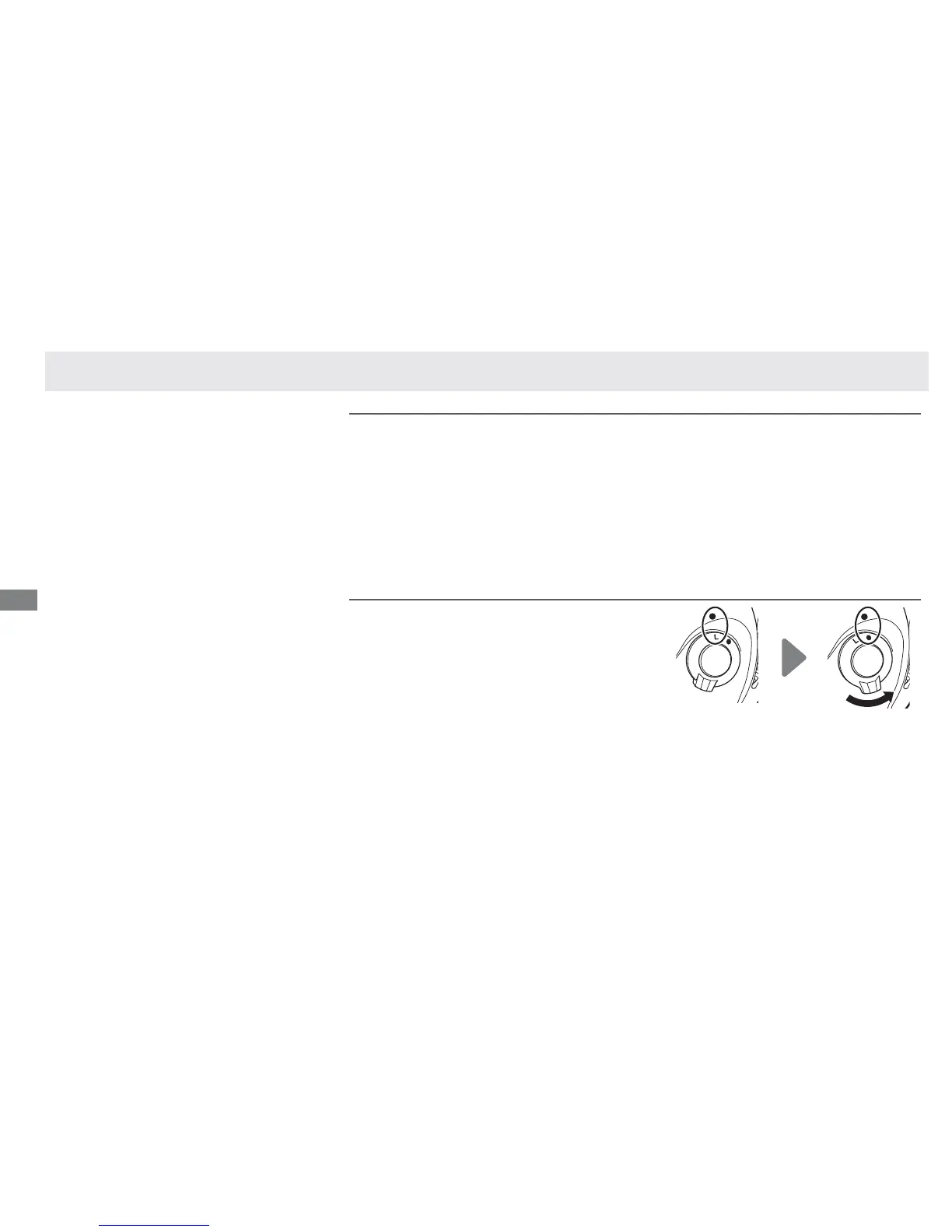

Блокировочный переключатель (Рисунок A-
!4
)
блокирует элементы упра вления на MB-D12 во
избежание их с лучайного использования. Пре-
жде чем использовать эти элементы уп равления
для с ъёмки в вертикальной (портретной) ори-
ентации, снимите блокир овку, как показано на
рисунке справа.
Блокировочный переключатель не является вы-
ключателем питания. Для включения и выключе-
ния питания служит соответствующий выключа-
тель фотоаппарата.
Заблокировано Разблокировано
