48

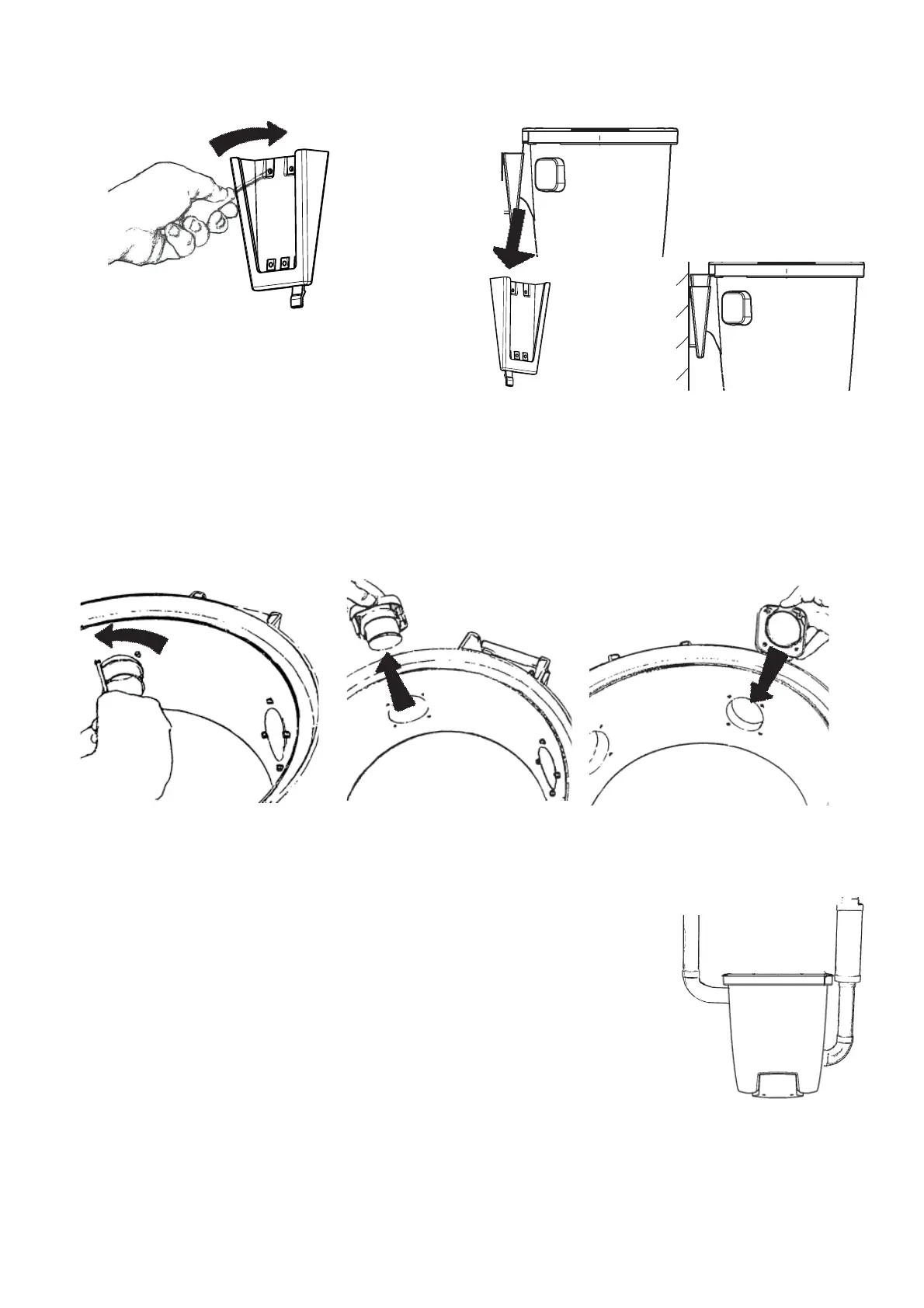

Kuva 1
Kuva 2
Kuva 3 Kuva 4
Kuva 5
Tulo
Kuva 6
Poisto
2.1 Seinätelineen kiinnitys
Sijoita seinäteline niin, että imulaitteen asennuspaikan ylä- ja
alapuolella on runsaasti tilaa. Varmista, että säiliön yläpuolella on
vähintään 500 mm vapaata tilaa. Merkitse neljän ruuvireiän paikat
kynällä tai muulla merkintävälineellä. Valitse sitten sopivat ruuvit
ja, mikäli tarpeen, seinään sopivat ruuvitulpat. Poraa neljä reikää
seinätelinettä varten. Ruuvireikien halkaisija pitimessä on 5 mm.
Kiinnitä seinäteline niin päin, että leveämpi aukko on ylöspäin, ks.
kuva 1. Kiristä ruuvit niin, että teline pysyy tukevasti paikallaan
(ruuvit tulevat mukana).
2.3 Laitteen liitäntä
Laite liitetään imuputkella ylempään reikään ja poistoputkella alempaan reikään.
Tätä liitäntää ei saa liimata, vaan se tulee teipata, kun laitetta myöhemmin huolletaan. Imuputken
istukka voidaan kiinnittää kahteen eri reikään riippuen haluamastasi putkijärjestelmän
asennussuunnasta.
Jos haluat vaihtaa imuputken paikkaa, toimi seuraavasti:
1. Irrota imuputken istukka ruuvaamalla auki neljä Torx-yhdistelmäruuvia Torx T20 -avaimella tai
tavallisella ruuvimeisselillä, kuva 3.
2. Vedä istukka ulos laitteesta, ks. kuva 4.
3. Löysää sulkutulppaa siinä reiässä, johon aiot imuputken siirtää. Ruuvaa auki neljä Torx-
yhdistelmäruuvia. Poista sulkutulppa laitteesta.
4. Sovita (siirrä) imuputken istukkaa uuteen poistoreikään. HUOM! Istukassa on merkintä ”Up”.
Muista asentaa istukka niin, että ”Up” on ylöspäin. Kiinnitä istukka asettamalla ja kiristämällä neljä
ruuvia, kuva 5.
5. Sovita sulkutulppa siihen poistoreikään, jossa aiemmin oli imuputken istukka. Käytä neljää ruuvia
lukitaksesi sen paikalleen. Poistoputki tulee kiinnittää tiiviisti seinään, jotta varmistetaan, ettei
sen liitäntä putken kannassa pääse löystymään. Huomioi, että taipunutta putkea pitää pystyä
kiertämään eri suuntiin putken sopivan suuntauksen aikaaansaamiseksi. Liitä sen jälkeen poistoputki ja äänenvaimennin, kuva 6.
Asenna keskuspölynimuri niin, että poistoputki on mahdollisimman lyhyt, enintään 5 metriä. Huomioi ympäröivät alueen poistoputken
sijoittelussa. Tästä syystä on aina asennettava äänenvaimennin.
Lisätietoja kokoonpanosta sekä putkien ja pienjännitejohtojen asennuksesta on putkipaketin mukana toimitetussa asennusohjeessa.
2 Imulaitteen Bronze/Sopra 100 asennusohjeet
2.2 Imurin sijoittaminen seinätelineeseen
Sijoita imulaite ensin niin, että asennuskiinnike on aivan
seinätelineen yläpuolella, ks. kuva 2. Laske sitten laite alas
seinätelineeseen. Varmista, että laitteen asennuskiinnike pysyy
tukevasti paikallaan seinätelineen avulla.
