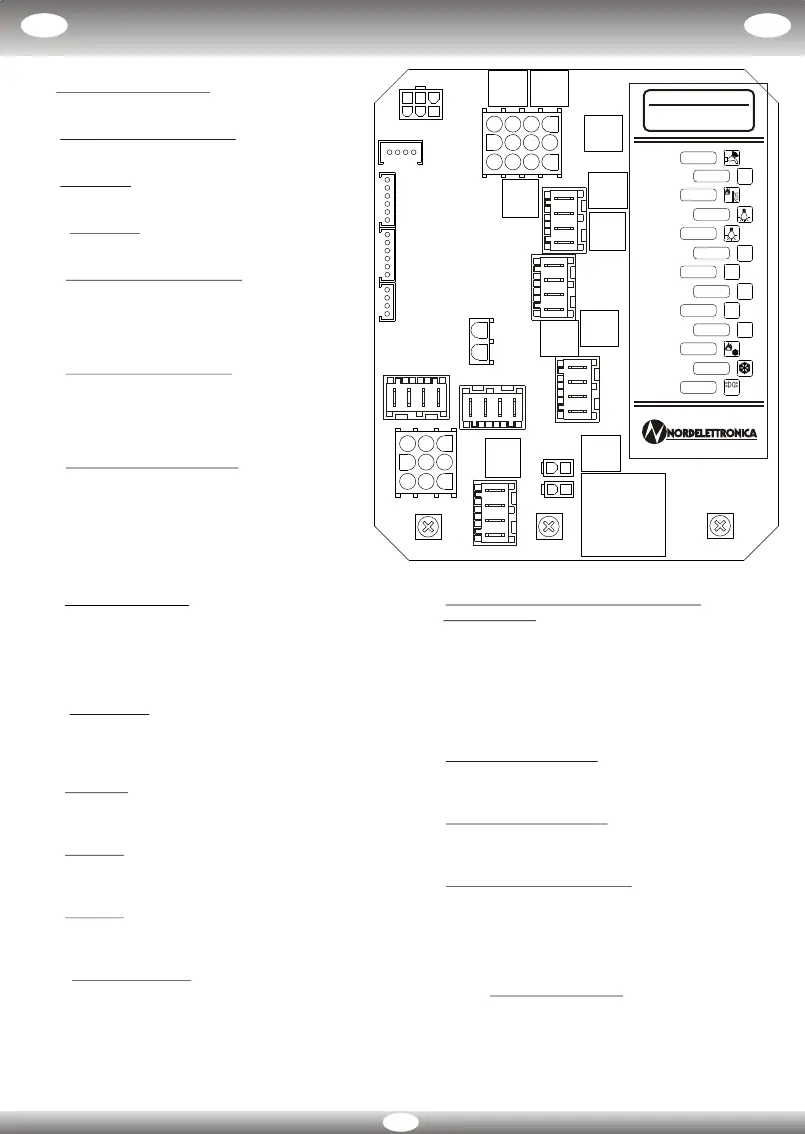

SHUNT NE196_11D
GBGB
JP5: POWER OUTPUTS
1,4. Ignition (F11 7,5A)
2,3,5,7,8. AUX output (+) (F12 15A)
6,9. output (F13 10A)
10,11. D+ output (max 1A)
12. PUMP output (+) (F13 10A)
output (+)
JP6 : D+ OUTPUT
1.2. Positive output (max. 0.5A) to activate all
charges operating with engine running (e.g.
fridge AES, aerial entry, discharge valves, etc.) Side Marker left output
1. Side Marker sx output (+) (F1 5A)
JP7: TANK S2 2. NEGATIVE
See detailed table for the type of display control
panel (last page) Side Marker right output
1. Side Marker dx output (+) (F1 5A)
JP8: TANK S2 2. NEGATIVE
See detailed table for the type of display control
panel (last page) JP16: PREDISPOSITION (GREEN)
1. SOLAR PANEL +Auto Battery (F2 20A)
JP9: TANK S1 2. (F3 7,5A)
S 3. NEGATIVE
4. SOLAR PANEL +Service Battery (F4 10A)
JP11: CONTROL PANEL
4-pole connector to connect the control panel with JP17, JP18 : NEGATIVE (BLACK)
the cable provided. 1.2.3.4: NEGATIVE
ee detailed table for the type of display control
panel (last page)
JP13: INPUT CONTROL: D+ , SIDE MARKER,
POWER MAIN
1. +Key-on input (C036L1A -13)
2. D+ input from alternator
3. POWER MAINS ON input from battery charger
4. Side marker positive control input
5. Side Marker negative control input
(C036L1A-11)
6. D+ negative control input (C036L1A -2)
JP14:
JP15:
J1: AUTO BATTERY INPUT
1. Input + AUTO battery (B1)
J2: SERVICE BATTERY INPUT
1. Input + SERVICE battery (B2)
J3 : NEGATIVE
1. NEGATIVE
JP1 : NEGATIVE
1.2.3.4.5.6.7.8.9: NEGATIVE
JP2: LIGHT OUTPUT (YELLOW)
1. output (+) (F8 15A)
2. LIGHTS_1 output (+) (F9 15A)
3. EXTERNAL LIGHT output (+) (F11 7,5A)
4. LIGHTS_2 output (+)(F10 15A)
JP3: SOCKET OUTPUT (RED)
1. output (+) (F4 10A)
2. output (+) (F5 10A)
3. (F6 10A)
4. output (+) (F7 10A)
JP4: FRIDGE OUTPUT (WHITE)
1. (F2 20A)
2. Fridge output (+) activated by relay (F2 20A)
3. Supply fridge board (F3 7,5A)
4. NEGATIVE
output (+)
Direct fridge (+) output
7
JP14
J3
J1
JP15
7
8
BLACK
JP17
4
1
2
5
1
2
2
1
9
JP1
6
3
JP4
WHITE
J2
RE1
RE2
3
1
2
JP7
4
GREEN
1
JP18
BLACK
2
JP16
JP8
1
6
1
JP6
RED
JP3
4
RE12
RE6
JP9
6
1
JP2
YELLOW
JP11
1
10
7 4 1
JP5
12
11
9 6
8 5
3
2
RE5
RE4
RE8
6
RE10
JP13
RE7
4
5
RE11
RE3
1 2
3
4
4
3
2
1
1
2
3
4
1
2
3
4
1
2
3
4
1
2
3
4
F1 5A
12V
F2 20A
F3 7,5A
F4 10A
F5 10A
F6 10A
F7 10A
F8 15A
F9 15A
F10 15A
www.nordelettronica.it
MOD. NE196-A
V. a
DISTRIBUTION 12V
12V DISTRIBUTION
2
1
PC
S.M.
AUX
F12 15A
F11 7,5A
10A
F13
TV
DEMO
TV
SDB
