11
64
27
36
104
1
1
9

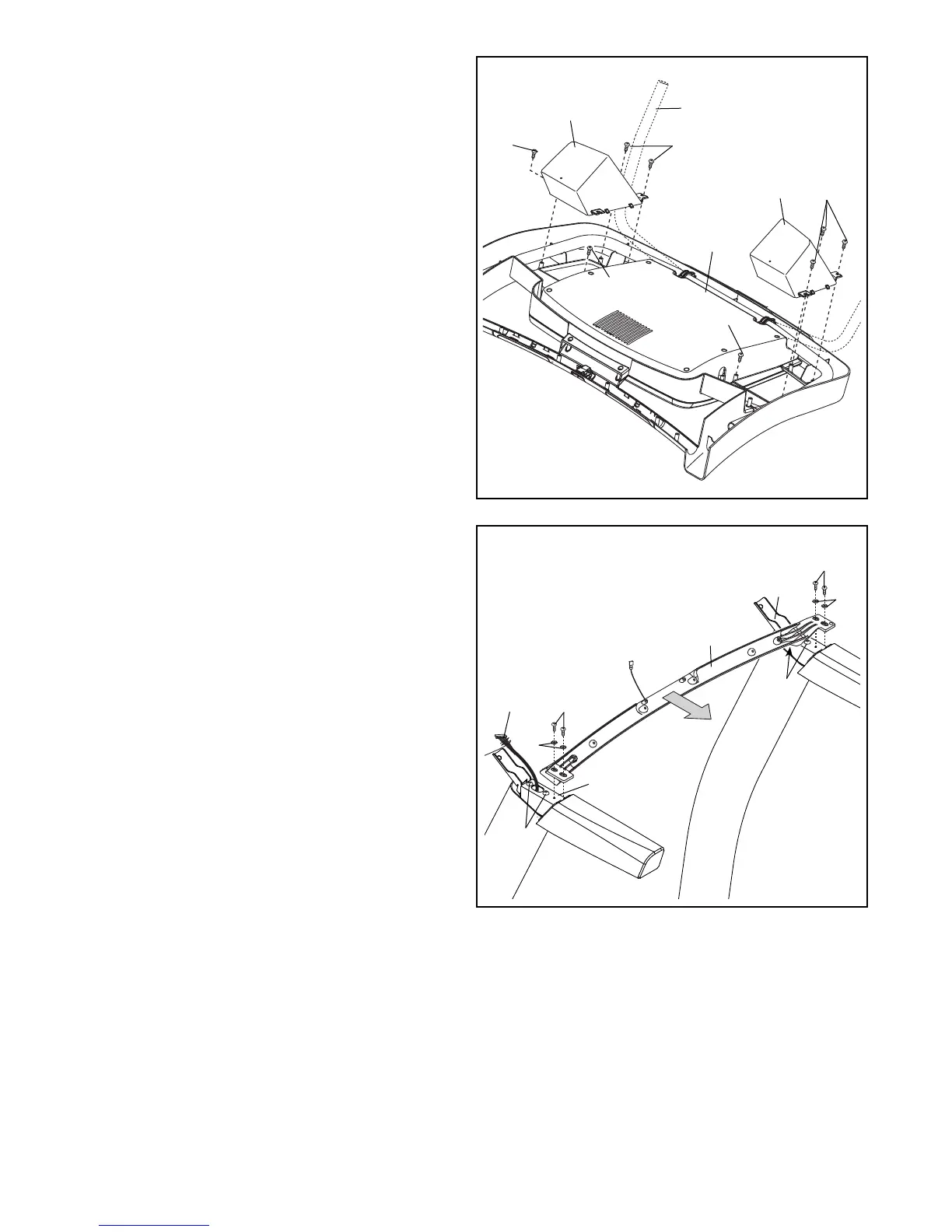

9. Zoek de Linker en Rechter Houders (36, 27).
Maak de Houders (36, 27) vast aan de Basis van
het Bedieningspaneel (64) met acht #8 x 1/2"
Schroeven (1). Aandacht: het is misschien
handiger om de twee binnenste Schroeven
vast te draaien, de Houders dan op hun
plaats te schuiven voordat u de andere zes
Schroeven vastdraait.
Aandacht: het kan nodig zijn om het
Onderstel van het Bedieningspaneel (104)
omhoog te draaien bij het bevestigen van de
Houders (36, 27).
1
1
1
10. BELANGRIJK: gebruik geen groot gereed-
schap en draai de #10 x 3/4" Schroeven (9)
niet te vast, om de Hartslagdwarsstang (93)
niet te beschadigen.
Draai de Hartslagdwarsstang (93) zoals afge-
beeld. Maak de Hartslagdwarsstang vast aan
de Handleuningen (86) met vier #10 x 3/4"
Schroeven (9) en vier #10 Sterringen (5). Draai
alle vier de schroeven aan. Schuif vervolgens
de Dwarsstang zover mogelijk in de richting
die wordt aangegeven door de pijl. Maak dan
de Schroeven vast.
Zorg ervoor dat de Draad van de Staander
(81) niet beklemd is. Draai de vier 5/16" x 2 3/4"
Schroeven (28) goed vast.
10
9
9
5
5
28
28
86
93
86
81
