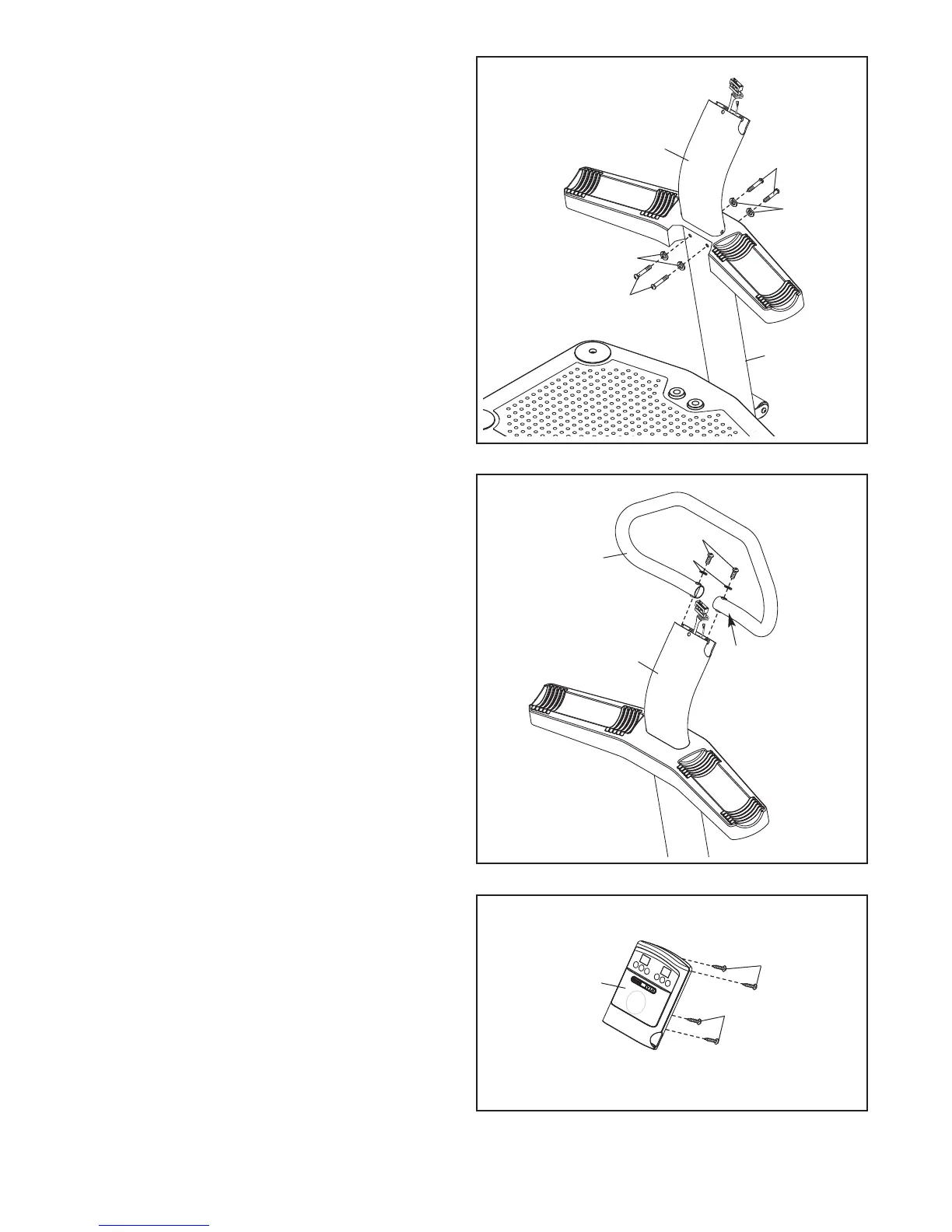

8. Tip: zorg dat u de bedrading niet beklemd
t
ijdens deze stap.
B
evestig de Bovenste Staander (36) aan de
Onderste Staander (1) met vier M10 x 20mm
Hechtschroeven (28) en vier M10 Gespleten
Tussenringen (38).
Zie stap 5. Draai de M5 x 38mm Schroeven
(40) vast.
8
2
8
1
28
38
38
3
6
10
9. Tip: richt de handleuning (39) zodat de stick-
er met de markering “R” zich op de
aangegeven locatie bevindt (L of Left geeft
links aan; R of Right geeft rechts aan).
Bevestig de Handleuning (39) aan de Bovenste
Staander (36) met twee M10 x 62mm
Hechtschroeven (37) en twee M10 Gespleten
Tussenringen (38).
9
37
38
39
“R”
36
10. Haal de vier M4 x 12mm Tapschroeven (27) uit
de achterkant van het bedieningspaneel (3). Zet
de Tapschroeven apart tot stap 13.
10
27
27
3
