8

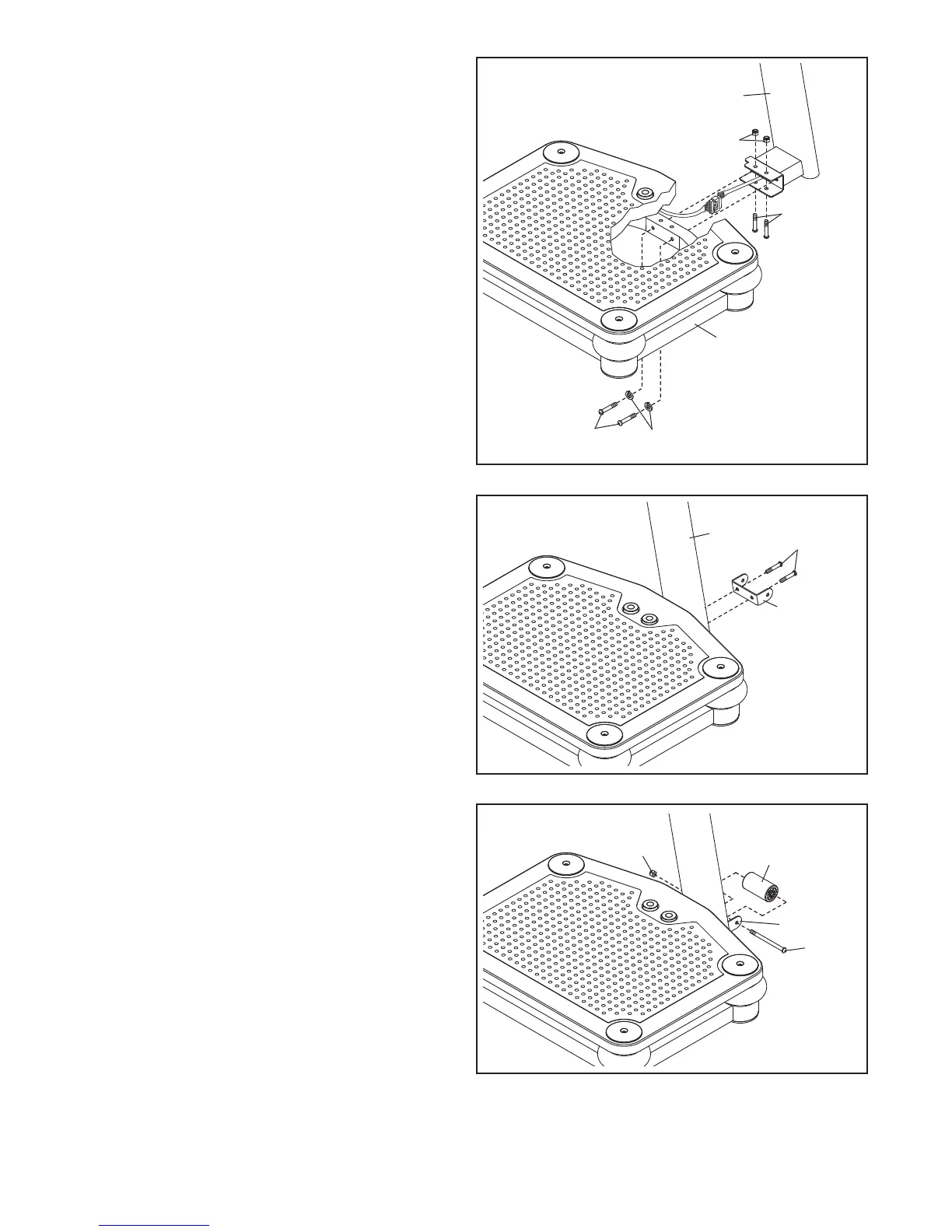

2. Aandacht: voor de duidelijkheid zijn som-
mige delen niet afgebeeld.
T
ip: zorg dat u de bedrading niet beklemd
tijdens deze stap.
Draai de Basis (5) voorzichtig op een kant met
de hulp van een tweede persoon.
Bevestig de onderste Staander (1) aan de Basis
(5) met twee M10 x 55mm Hechtschroeven
(20), twee M10 Gespleten tussenringen (38),
twee M10 x 68mm Bouten (55), en twee M10
Slotmoeren (32).
2
3. Tip: richt de Beugel van het wiel (35) zodat
de sticker met de pijl omhoog wijst.
Bevestig de Beugel van het wiel (35) aan de
onderste Staander (1) met twee M10 x 20mm
Hechtschroeven (28).
3
1
5
1
28
35
20
38
4. Bevestig het Wiel (30) aan de Beugel van het
wiel (35) met een M10 x 114 Bout (33) en een
M10 Slotmoer (32). Draai de Slotmoer niet te
vast, het Wiel moet makkelijk kunnen
draaien.
Aandacht: als het Wiel (30) ratelt als de
Trilplaat in gebruik is, draai dan de M10
Slotmoer (32) vaster, tot het ratelen stopt.
4
30
33
35
32
32
5
5
