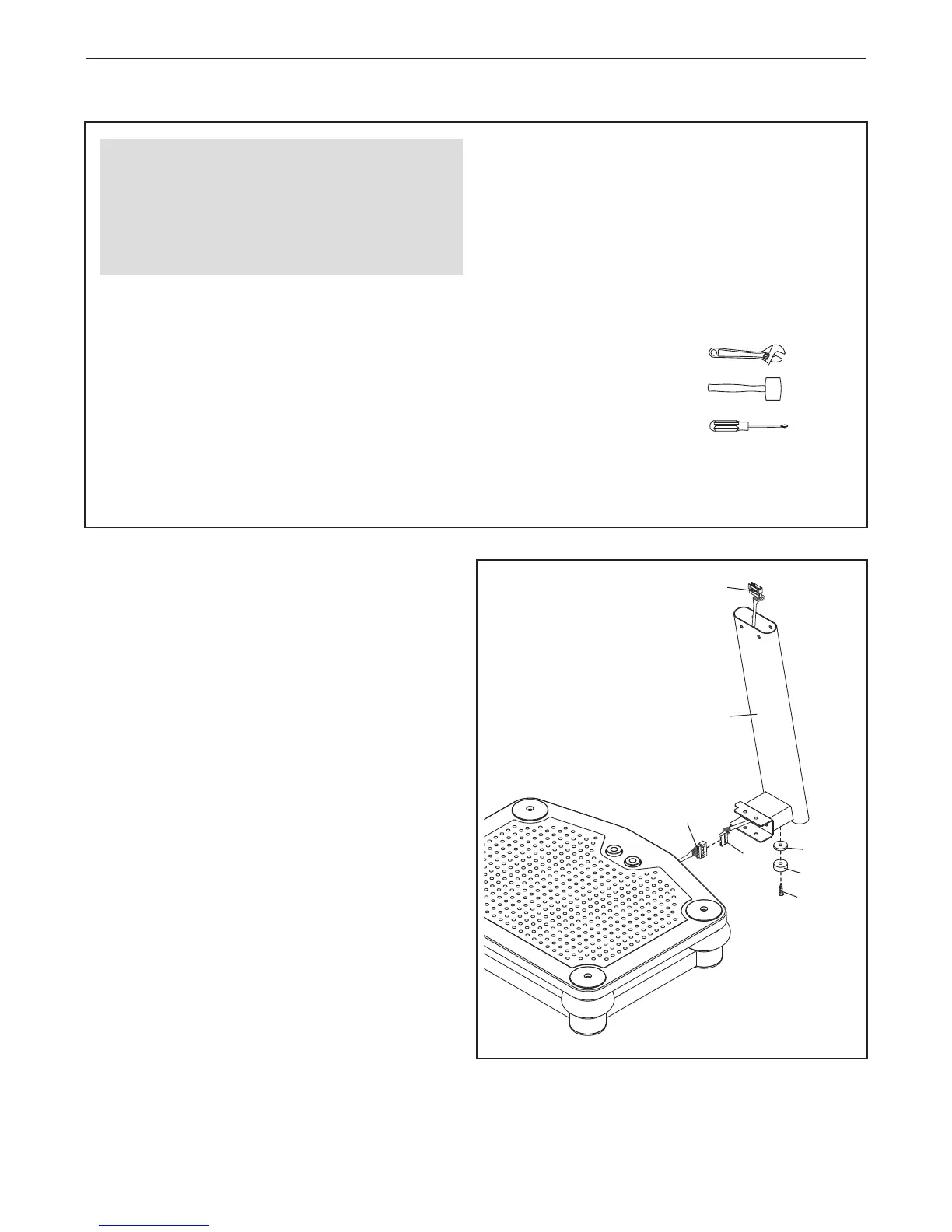

1. Fixez la Bague dʼEspacement en Caoutchouc
(29) et un Pied (13) au Montant Inférieur (1) à
lʼaide dʼune Vis de M10 x 35mm (34).
Ensuite, localisez le Groupement de Fils (43)
situé à lʼintérieur du Montant Inférieur (1).
Branchez le Groupement de Fils au fil de la
base comme illustré. Puis, tirez le Groupement
de Fils hors du sommet du Montant Inférieur.
1
34
13
Avant de commencer lʼassemblage, lisez atten-
tivement les informations et les instructions
suivantes :
• Lʼassemblage requiert deux personnes.
• Placez toutes les pièces sur une surface dégagée
et retirez les emballages. Ne jetez pas les embal-
lages avant dʼavoir terminé lʼassemblage.
• Utilisez le TABLEAU DʼIDENTIFICATION DES
PIÈCES à la page 5 pour vous aider à identifier
les petites pièces.
• Serrez toutes les pièces alors que vous les
assemblez, à moins que les instructions ne disent
le contraire.
• Lʼassemblage peut nécessiter les outils suivants
(non inclus) :
Des clés anglaises
Un maillet en caoutchouc
Un tournevis cruciforme
Lʼassemblage peut-être plus facile si vous avez un
jeu de clés à douilles, des clés ouvertes ou fer-
mées, ou un jeu de clés à rochet.
Facilitez-vous lʼAssemblage
Ce manuel est conçu pour que la plateforme de
vibration puisse être assemblé par nʼimporte qui.
En prévoyant assez de temps, lʼassemblage
sʼeffectue sans problème.
ASSEMBLAGE
43
1
29
Fil de la
Base
43
