2. Remarque : a des fins de clarté, certaines
pièces ne sont pas illustrées.
C
onseil : veillez à ne pas pincer les fils
durant cette étape.

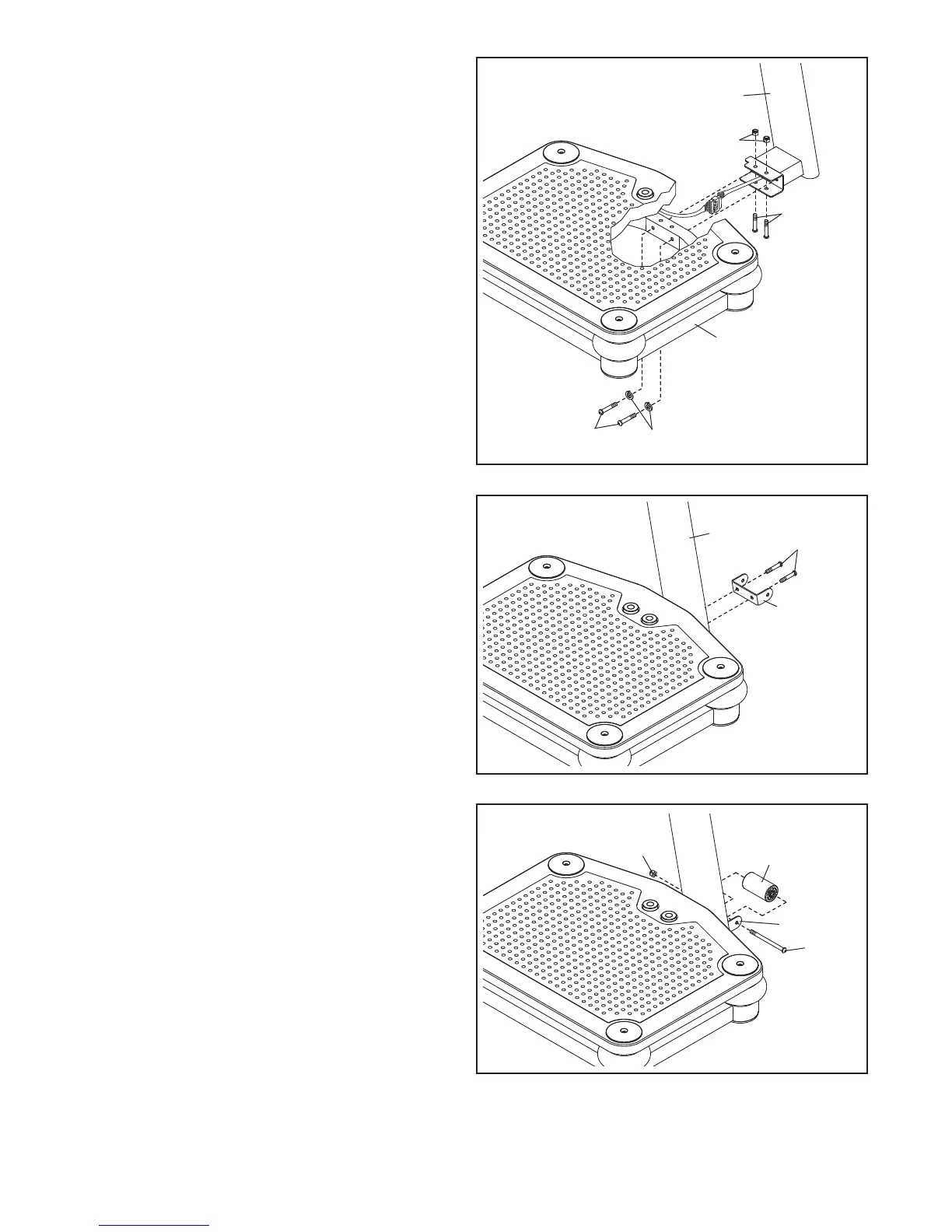

Avec lʼaide dʼune autre personne, inclinez
doucement la Base (5) sur le côté.
Fixez le Montant Inférieur (1) à la Base (5) à
lʼaide de deux Vis en Métal/Nylon de M10 x
55mm (20), de deux Rondelles Fendues de M10
(38), de deux Boulons de M10 x 68mm (55) et
de deux Écrous de Verrouillage de M10 (32).
2
3. Conseil : orientez le Support de la Roue (35)
de sorte que lʼautocollant en forme de flèche
soit dirigé vers le haut.
Fixez le Support de la Roue (35) au Montant
Inférieur (1) à lʼaide de deux Vis en Métal/Nylon
de M10 x 20mm (28).
3
1
5
1
28
35
20
38
4. Fixez la Roue (30) au Support de la Roue (35)
à lʼaide dʼun Boulon de M10 x 114mm (33) et
dʼun Écrou de Verrouillage de M10 (32). Evitez
de trop serrer lʼÉcrou de Verrouillage ; la
Roue doit pouvoir tourner librement.
Remarque : si la Roue (30) cliquette lorsque
vous utilisez la plateforme de vibration, ser-
rez lʼÉcrou de Verrouillage de M10 (32)
jusquʼà lʼarrêt des cliquetis.
4
30
33
35
32
32
5
5
