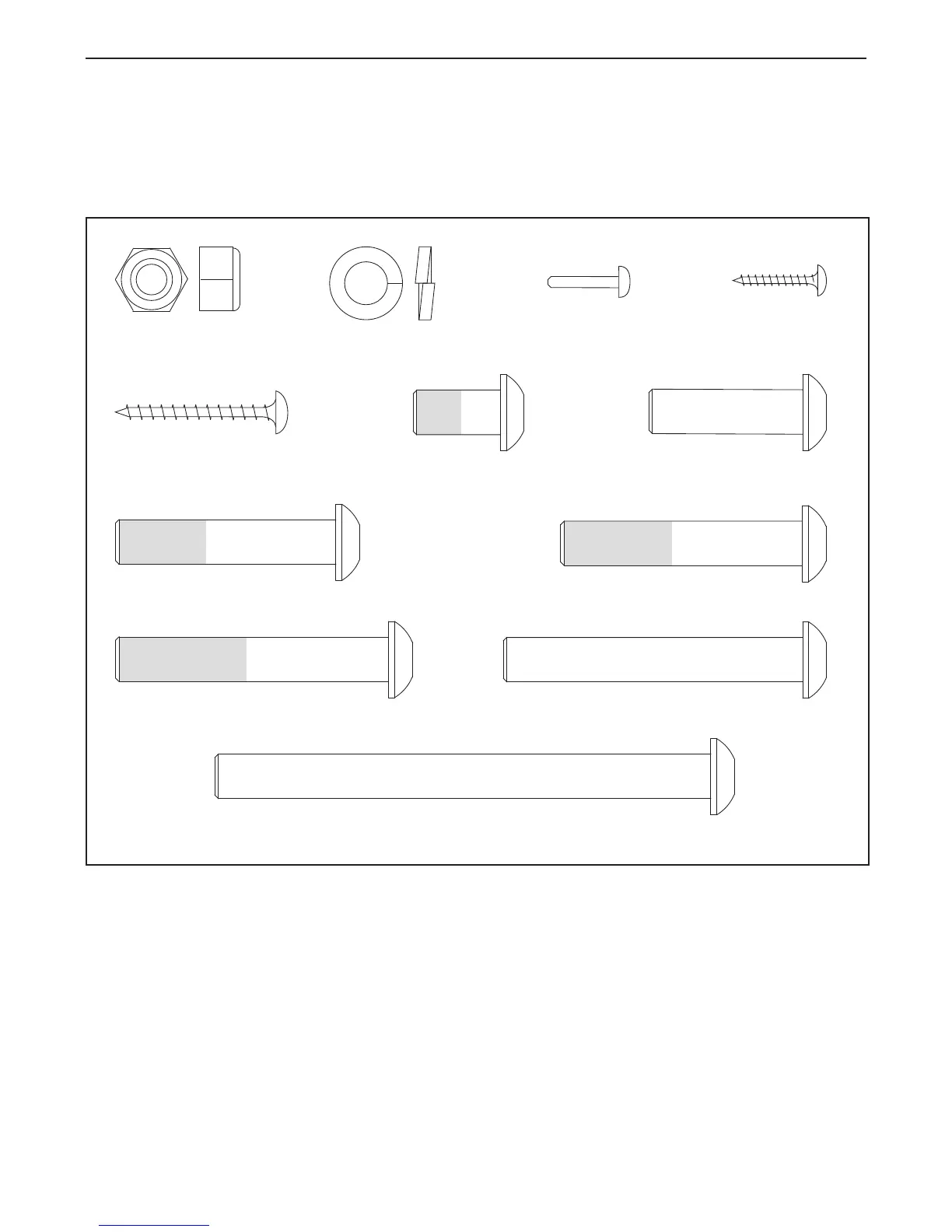

TABELLA IDENTIFICAZIONE PEZZI
Rondella Grower
M10 (38)
Dado
Autobloccante
M10 (32)
Vite M4 x 19mm (45)
Vite M10 x 35mm (34)
Vite con Nailon
M10 x 20mm (28)
Vite con Nailon M10 x 62mm (37)
Bullone M10 x 114mm (33)
Vite M5 x 38mm (40)
Vite con Nailon M10 x 55mm (20)
Vite con Nailon M10 x 50mm (51)
Vite a Testa Tonda
M4 x 16mm (26)
Bullone M10 x 68mm (55)
6
Vedere i disegno sotto per identificare le piccole parti usate per il montaggio. Il numero in parentesi sotto cia-
scun disegno fa riferimento al numero chiave della parte, dalla ELENCO PEZZI verso la fine del presente
manuale. Nota: alcune parti piccole potrebbero essere state pre-montate per la spedizione. Se una parte
n
on fosse nel sacchetto delle parti, controllare che non sia stata pre-montata.
