8
2. Nota: a scopi di chiarezza alcuni pezzi non
vengono mostrati.
S
uggerimento: prestare attenzione a non
pizzicare i cavi in questa fase.

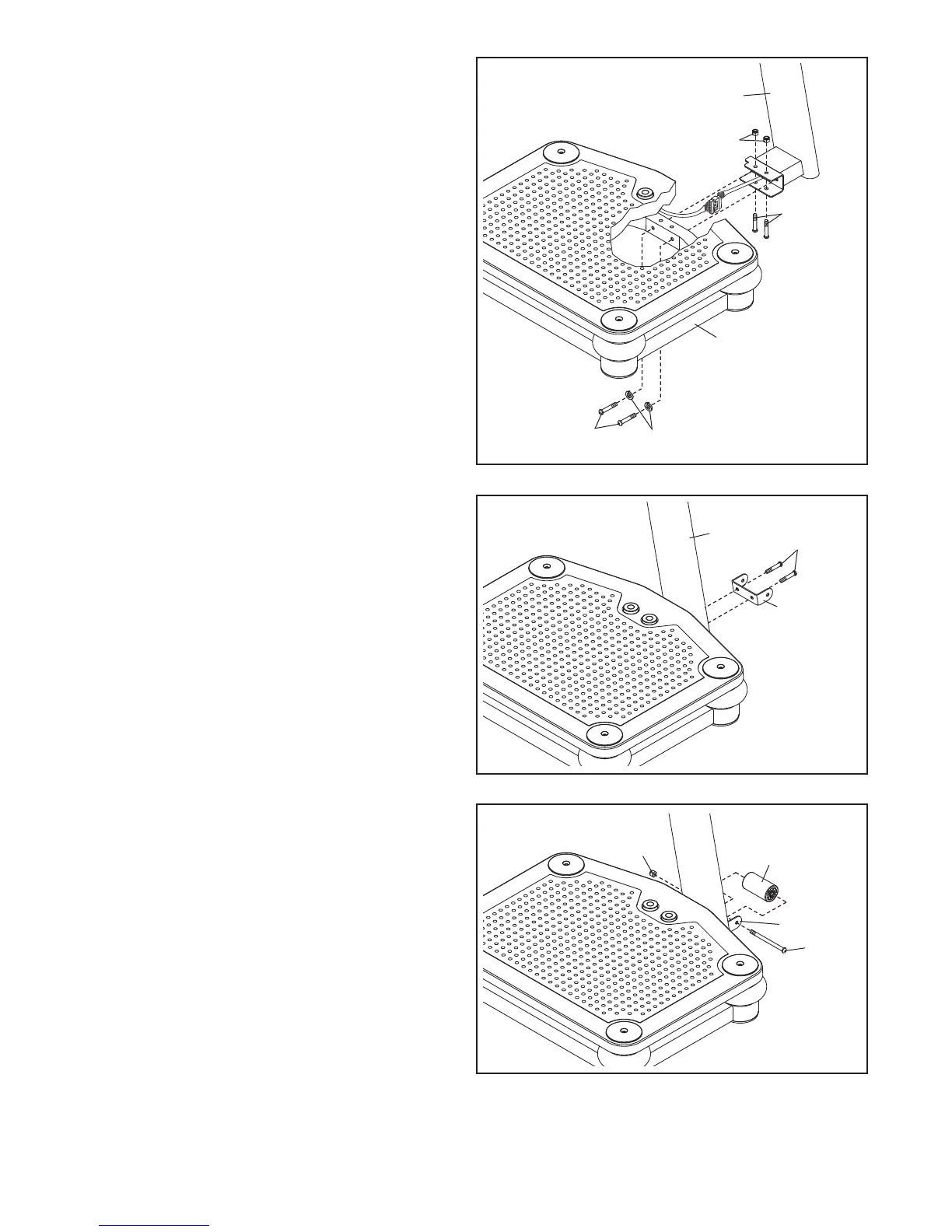

Facendo ricorso allʼaiuto di unʼaltra persona,
inclinare attentamente la Base (5) sul lato.
Fissare il Montante Inferiore (1) alla Base (5)
con due Viti con Nailon M10 x 55mm (20), due
Rondelle Grower M10 (38), due Bulloni M10 x
68mm (55) e due Dadi Autobloccanti M10 (32).
2
3. Suggerimento: orientare la Staffa Ruota (35)
in modo che lʼadesivo a freccia punti verso
lʼalto.
Fissare la Staffa Ruota (35) al Montante
Inferiore (1) con due Viti con Nailon M10 x
20mm (28).
3
1
5
1
28
35
20
38
4. Fissare la Ruota (30) alla Staffa Ruota (35) con
un Bullone M10 x 114mm (33) e un Dado
Autobloccante M10 (32). Non serrare eccessi-
vamente il Dado Autobloccante; la Ruota
deve poter girare liberamente.
Nota: qualora la Ruota (30) oscilli rumorosa-
mente durante lʼuso della piattaforma
vibrante, serrare il Dado Autobloccante M10
(32) fino a quando il rumore si arresta.
4
30
33
35
32
32
5
5
