12
DE
Entfernen des Selbstschließmechanismus, Abb. 41
Der Selbstschließmechanismus für die Tür ist an der
linken unteren Ecke am Heizeinsatz angebracht
.
Lösen Sie vorsichtig die Feder A und entfernen Sie die
kleine Schraube zur Befestigung von Arm B mit einem
5-mm-Inbusschlüssel.
Der Selbstschließmechanismus ist nun deaktiviert.
Achtung! In einigen Ländern ist das Entfernen des
Selbstschließmechanismus nicht zulässig. Beach-
ten Sie die lokal geltenden Regeln und Bestimmun-
gen zu selbstschließenden Türen.
6. Erstbefeuerung
Nachdem Ihr Gerät montiert ist und alle Anweisungen
befolgt wurden, kann befeuert werden.
Achten Sie beim Beladen der Brennkammer darauf die
Thermotte platten nicht zu beschädigen.
Da die Isolierplatten im Neuzustand noch Feuchtigkeit
halten, kann es während der ersten Befeuerungen zu
einer trägeren Verbrennung kommen. Führen Sie bei
den ersten 2-3 Befeuerungen mehr Luft zu, indem Sie
die Feuerraumtür nur angelehnt lassen. Dadurch
verdampft die überschüssige Feuchtigkeit.
Aus Abb. 16 geht hervor, wie der Ring zu positionieren
ist.
Achtung! Stellen Sie sicher, dass die Ausstanzung
im Wärmeschutz entfernt wird, siehe auch Abb. 8.
Abb. 15-17
Positionieren Sie das Element. Vergewissern Sie sich,
dass sich auf der Oberäche weder Staub noch Beton-
reste benden. Verwenden Sie Acrylkleber zwischen
Element und Verkleidungssockel.
Abb. 18-19
Montieren Sie die Metallanschlüsse. Achten Sie darauf,
welches Anschlussende sich am Sockel bendet.
Befestigen Sie zunächst beide Anschlüsse am Beton-
element. Verwenden Sie dazu Schrauben mit Unterleg-
scheiben.
Abb. 20-20a
Bereiten Sie den Einsatz vor: Überprüfen Sie die Bein-
höhe und die Position der Arretierschrauben.
Abb. 21
Heben Sie den Einsatz an seine Position. Stellen Sie
sicher, dass der Einsatz mit beiden Seiten der unteren
Elemente bündig abschließt.
Abb. 22
Positionieren Sie das Element. Vergewissern Sie sich,
dass sich auf der Oberäche weder Staub noch Beton-
reste benden.
Befestigen Sie zunächst beide Anschlüsse am Beton-
element. Verwenden Sie dazu Schrauben mit Unterleg-
scheiben.
Abb. 23
Überprüfen Sie die Abstände und die Einsatzposition im
Verhältnis zu den umgebenden Bestandteilen. Stellen
Sie sicher, dass der Einsatz mit beiden Seiten und der
Front der unteren und oberen Elemente bündig ab-
schließt.
Wenn die Position festgelegt wurde, befestigen Sie die
Metallanschlüsse mithilfe von Schrauben an den Beton-
elementen.
Abb. 24
Ziehen Sie die Arretierschraube fest, um den Einsatz in
der relativen Position zur Einfassung zu befestigen.
Abb. 25
Montieren Sie den Rost. Entfernen Sie die innere Rost-
abdeckung, wenn das Produkt mit einem Schornstein-
anschluss auf der Oberseite genutzt werden soll.
Abb. 26
Nach der Montage des Kaminanlage sind die Fugen
mit Acryl-Spachtelmasse zu verfüllen und mit einem
Schwamm oder Finger sowie etwas Seifenwasser
glattzustreichen, damit die Elemente sauber abgetrennt
sind (Abb. Z).
Zuluft
Hinweis! Wenn das Gerät an Frischluft angeschlossen
wird, sollen erst alle Elemente dafür vorbereitet werden,
bevor Sie mit der Montage der Verkleidung beginnen.
Frischluft kann über die Basisplatte oder über eine der
beiden Seiten des Sockels zugeführt werden. . Siehe
Abb. 5, 6 und Abb. Lisboa Air.
Funktionskontrolle – Zündluftregler
Als integrierten Bestandteil der Luftklappenregelung
verfügt der Lisboa über einen Zündluftregler. Durch
komplettes Hineinschieben der Luftreglerstange (max.
Öffnung) wird der Zündluftregler aktiviert.
Siehe auch Abb. 4.
Achtung! Ziehen Sie den Regler nach dem Zünden in
seine Normalstellung zurück
.

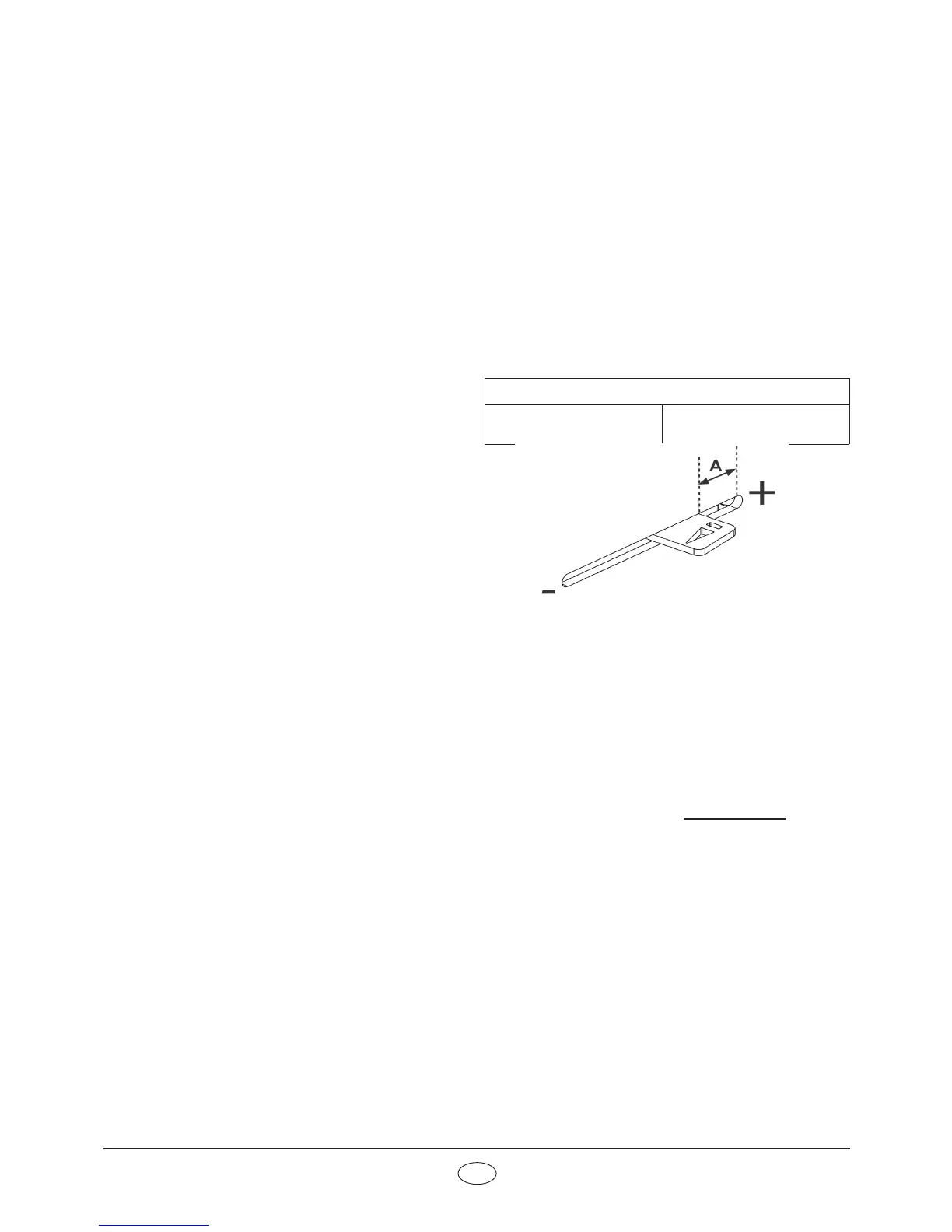

Luftklappenregelung (Abb. 4b)
Vorwärts
Rückwärts
Geschlossen
Geöffnet
A= Zündluftregler
