5. Monte el Soporte de la base (F) dentro del Compartimiento de almacenamiento (B) y
asegúrelo con cuatro tornillos #4.

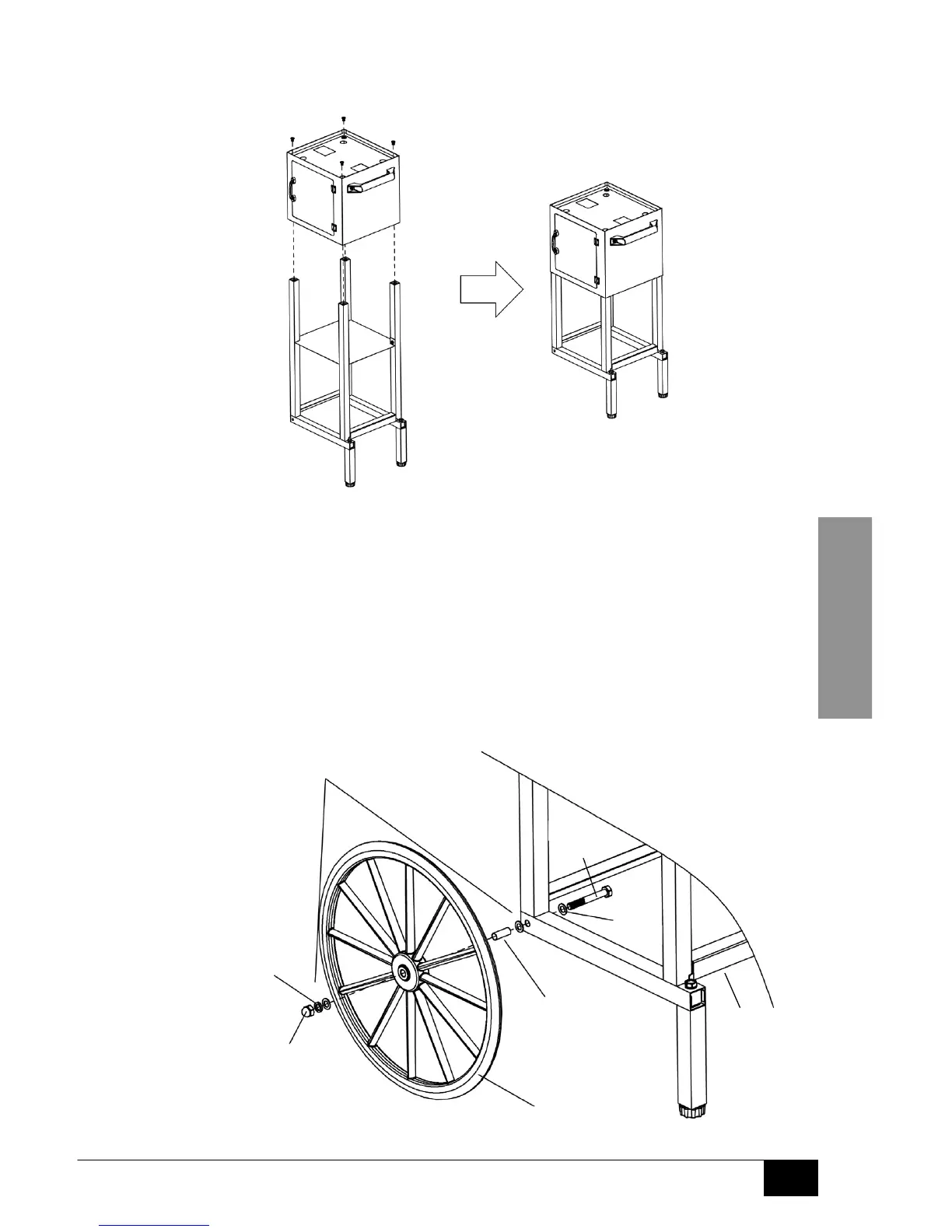

Montaje de las ruedas
1. Coloque la arandela plana #7 en el perno #3 e insértelo dentro del
oricio pre-perforado dentro del Soporte de la base (F).
2. Coloque una arandela plana #7 y un Cilindro #13 en el extreme del perno #3 colocado.
3. Coloque la Rueda (E) al Perno #3. Coloque la Arandela plana #7 y la Arandela
de retención #8 en la Rueda (E). Use el extreme de la Llave (K2) con la
muesca pequeña para sostener el Perno #3 en su lugar. Mientras sostiene
el Perno #3 en su lugar, sujete el Tuerca ciego #10 con la Llave (K1).
4. Repita del otro lado, siguiendo las instrucciones arriba.
(#10)
Tuerca
ciega
(#8)
Arandela de
retención
(#7)
Arandela
plana
(#7)
Arandela
plana
(#3)
Perno
(#13)
Cilindro
(F)
Base de
soporte
(E)
Rueda
