Nostalgia HDF510 - Page 32

30
ESPAÑOL
30

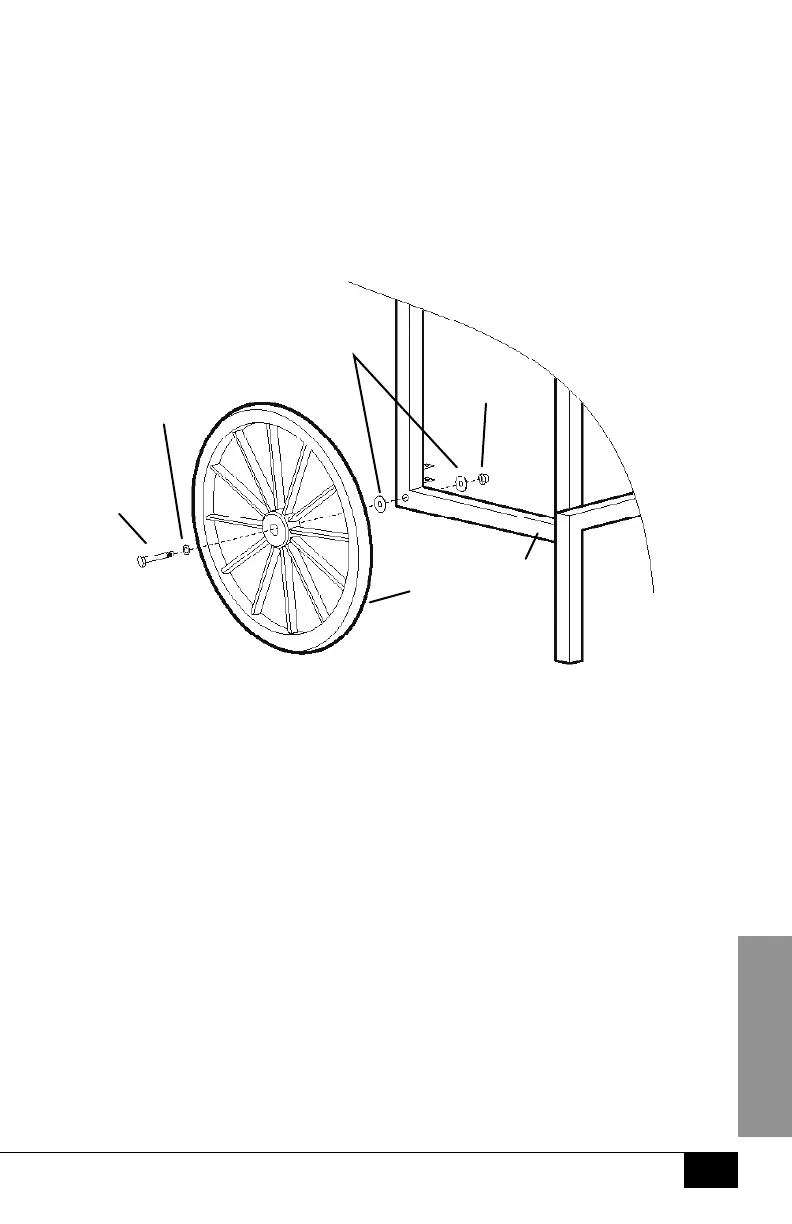

Armado de las Ruedas
1. Deslice una Arandela Plana Nº5 por el Perno del Eje (F) e
inserte el Perno del Eje (F) en la Rueda (G).
2. Coloque una Arandela plana Nº6. Inserte el Perno del Eje (F)
junto a la Rueda (G) en el Soporte de la Base (I).
3. Agregue una segunda Arandela Plana Nº6 y la Tuerca de Seguridad
Nº7. Use la Llave (H) para ajustar la Tuerca de Seguridad Nº7.
4. Repita estos pasos para sujetar la segunda Rueda (G)
en el otro lado del Soporte de la Base (I).
(Nº7)
Tuerca de
Seguridad
(Nº5)
Arandela
Plana
(F)
Perno
del Eje
(G)
Rueda
(I)
Soporte
de la Base
(Nº6)
Arandela
Plana
