36
ESPAÑOL
36

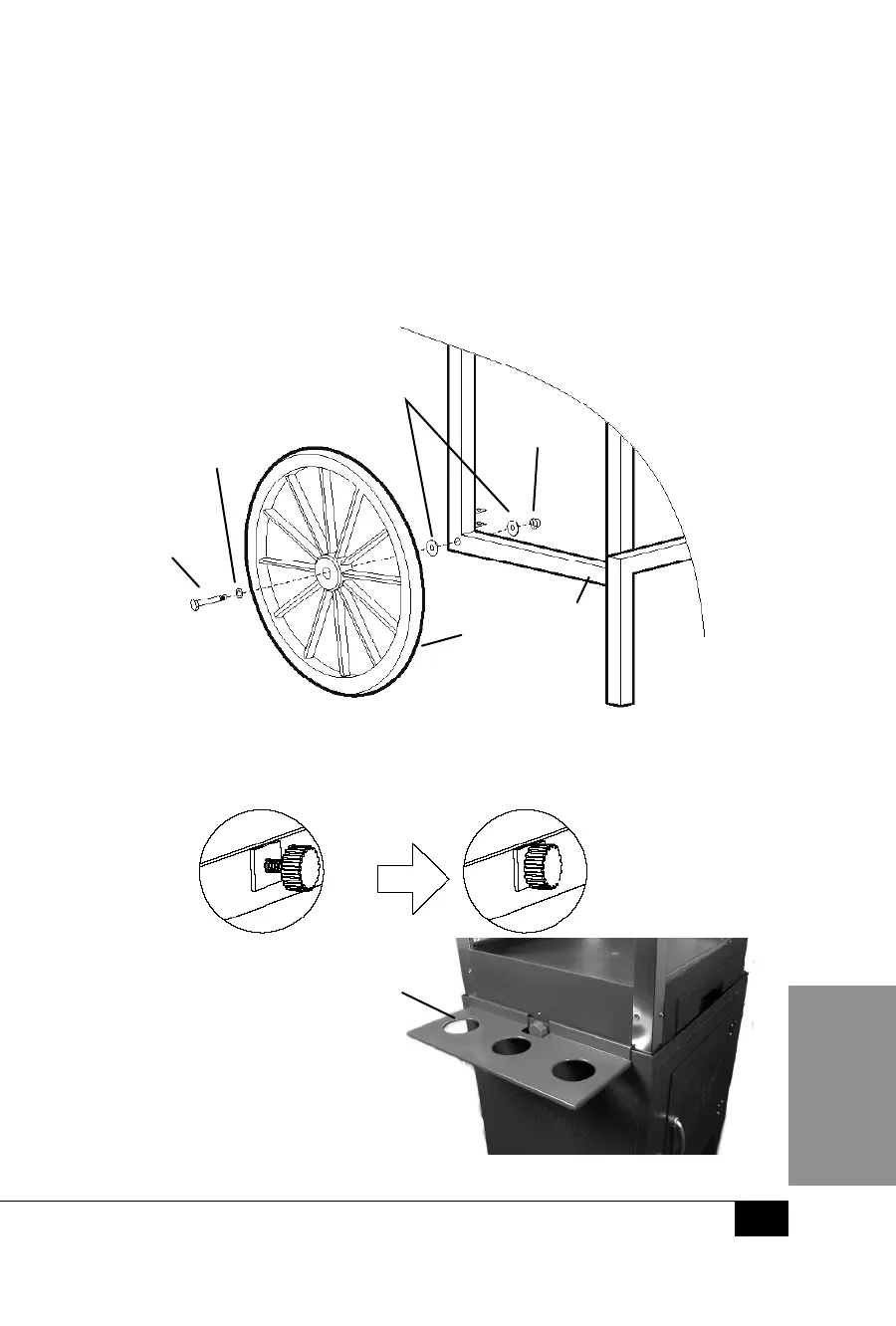

Armado de las Ruedas
1. Deslice una Arandela Plana Nº4 por el Perno del Eje (F) e
inserte el Perno del Eje (F) en la Rueda (G).
2. Coloque una Arandela Plana Nº5. Inserte el Perno del Eje (F)
junto a la Rueda (G) en el Soporte de la Base (I).
3. Agregue una segunda Arandela Plana Nº5 y la Tuerca de Seguridad
Nº6. Use la Llave (H) para ajustar la Tuerca de Seguridad Nº6.
4. Repita estos pasos para sujetar la segunda Rueda (G)
en el otro lado del Soporte de la Base (I).
Locking Main Unit to Storage Compartment
Coloque la Unidad Principal (A) sobre el Compartimiento para
Almacenamiento (B) de forma que coincidan los dos oricios laterales.
Ajuste los Tornillos para Sujetar como se muestra a continuación:
Cómo Sujetar el Soporte para Conos
Sujete el Soporte para Conos (N) en
el lado opuesto al de la Empuñadura
para Empujar o en el lado opuesto
al de la Puerta de la Base.
(Nº7)
Tuerca de
Seguridad
(Nº5)
Arandela
Plana
(F)
Perno
del Eje
(G)
Rueda
(I)
Soporte
de la Base
(Nº6)
Arandela
Plana
