NuTone 157 User Manual

FIG. 4
FIG. 5
FIG. 6
GROUND TIERRA
BLACK
NEGRO
120 VCA 60 HZ LINE
IN
LINEA DE ENTRADA
DE 120 VCA 60
HZ
GROUND
SCREW
TORNILLO
DE TIERRA
GREEN OR BARE WIRE
ALAMBRE VERDE
O DESCUBIERTO
WHITE
BLANCO
BLACK
NEGRO
SWITCH BOX
CAJA DEL
INTERRUPTOR
TOGGLE SWITCH
TIMER OR
THERMOSTAT
TEMPORIZADOR DE
INTERRUPTOR DE
PALANCA
ACODILLADA O
TERMOSTATO
WHITE BLANCO

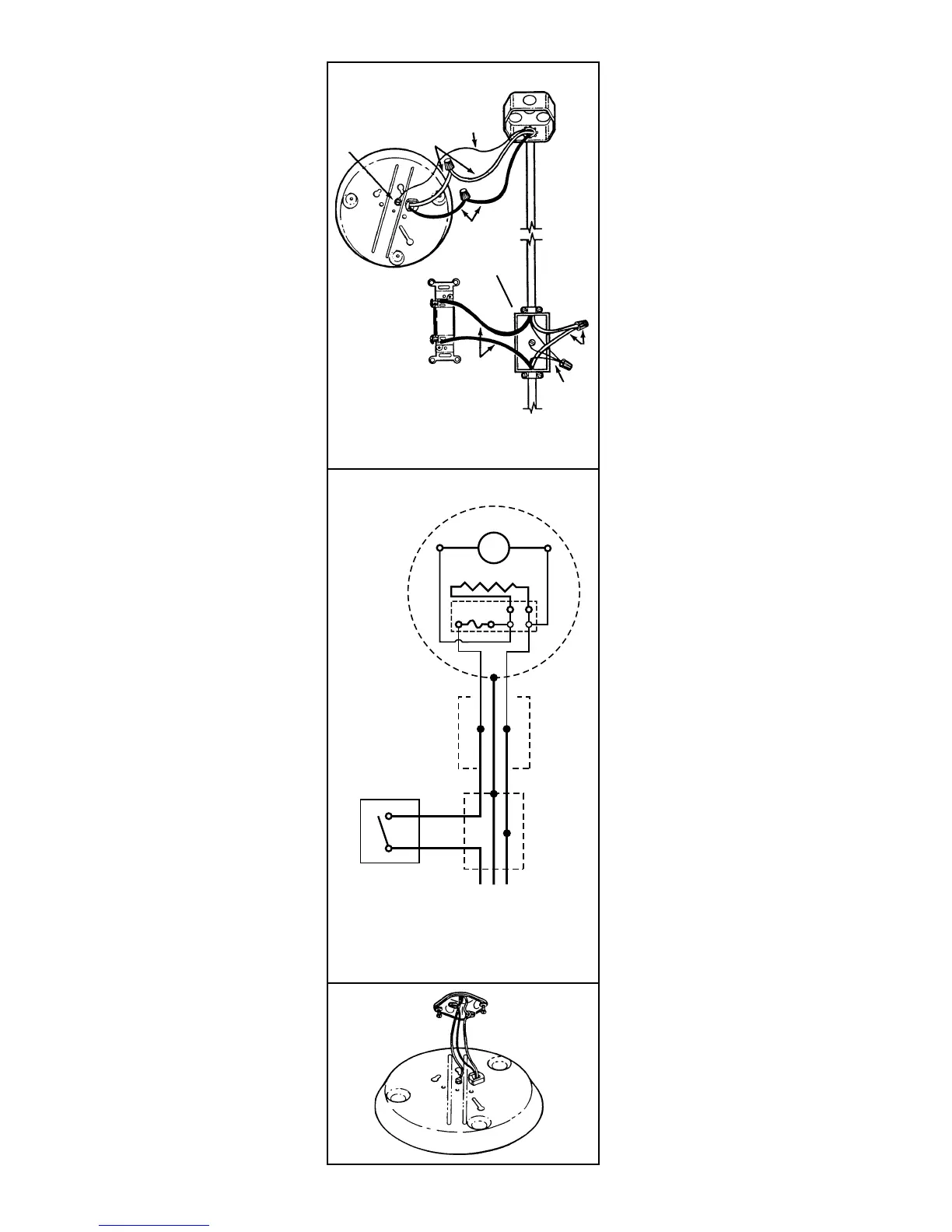

3. Wire the heater. (FIGS. 4 & 5)
Attach electrical power cable to heater. Connect
black to black, white to white, and green or bare
wire to ground screw.
Complete the wiring by adding a wall control. Fol-
low the pictorial or schematic diagram.
4. Attach heater to electrical box. (FIG. 6)
Tuck wires up into electrical box. Fit screw heads
from electrical box into appropriate keyholes, as
shown.
Twist heater clockwise to hold it in place. (FIG. 7)
Tighten two (2) electrical box screws. (FIG. 8)
5. Install grille. (FIG. 9)
Use grille screw (provided) to attach grille, as
shown.
2
3. Cableado del calentador. (FIGS. 4 & 5)
Enchufe el cable de energía eléctrica al calentador.
Conecte negro a negro, blanco a blanco, y cable verde
o descubierto al tornillo de tierra.
Complete el cableado agregando un control de pared.
Siga el diagrama de figuras o esquemático.
4. Fije el calentador a la caja eléctrica. (FIG. 6)
Coloque los cables dentro de la caja eléctrica. Meta las
cabezas de tornillo para la caja eléctrica en los ojos de
las cerraduras correspondientes, tal como se muestra.
Gire el al calentador en el sentido de las agujas del reloj
para mantenerlo en su lugar. (FIG. 7)
Apriete dos (2) tornillos de la caja eléctrica. (FIG. 8)
5. Instale la rejilla.
Use el tornillo de rejilla (proporcionado) para fijar ésta,
tal como se muestra. (FIG. 9)
M
HEATING ELEMENT
ELEMENTO DE CALOR
BLACK
NEGRO
BLACK
NEGRO
GROUND / TIERRA
WHITE
BLANCO
BLACK
NEGRO
WHITE
BLANCO
GROUND
TIERRA
WHITE
BLANCO
120 VAC LINE IN
LINEA DE ENTRADA
120 VCA
SWITCH BOX
CAJA DE
INTERRUPTORES
TOGGLE SWITCH, TIMER,
OR THERMOSTAT
TEMPORIZADOR DE
INTERRUPTOR, DE
PALANCA ACODILLADA,
O TERMOSTATO
CEILING BOX
CAJA DE
CIELO RASO
THERMAL CUTOFF
TERMICA 
INTERRUPTOR
