NuTone P2RW User Manual

Si desea consultar la declaración de garantía, repuestos de
servicio, apoyo técnico o para registrar su producto, visite
nuestro sitio web o llame:
En Estados Unidos: - Broan.com 800-637-1453 o NuTone.
com 888-336-6151.
En Canadá - Broan.ca o NuTone.ca 877-896-1119

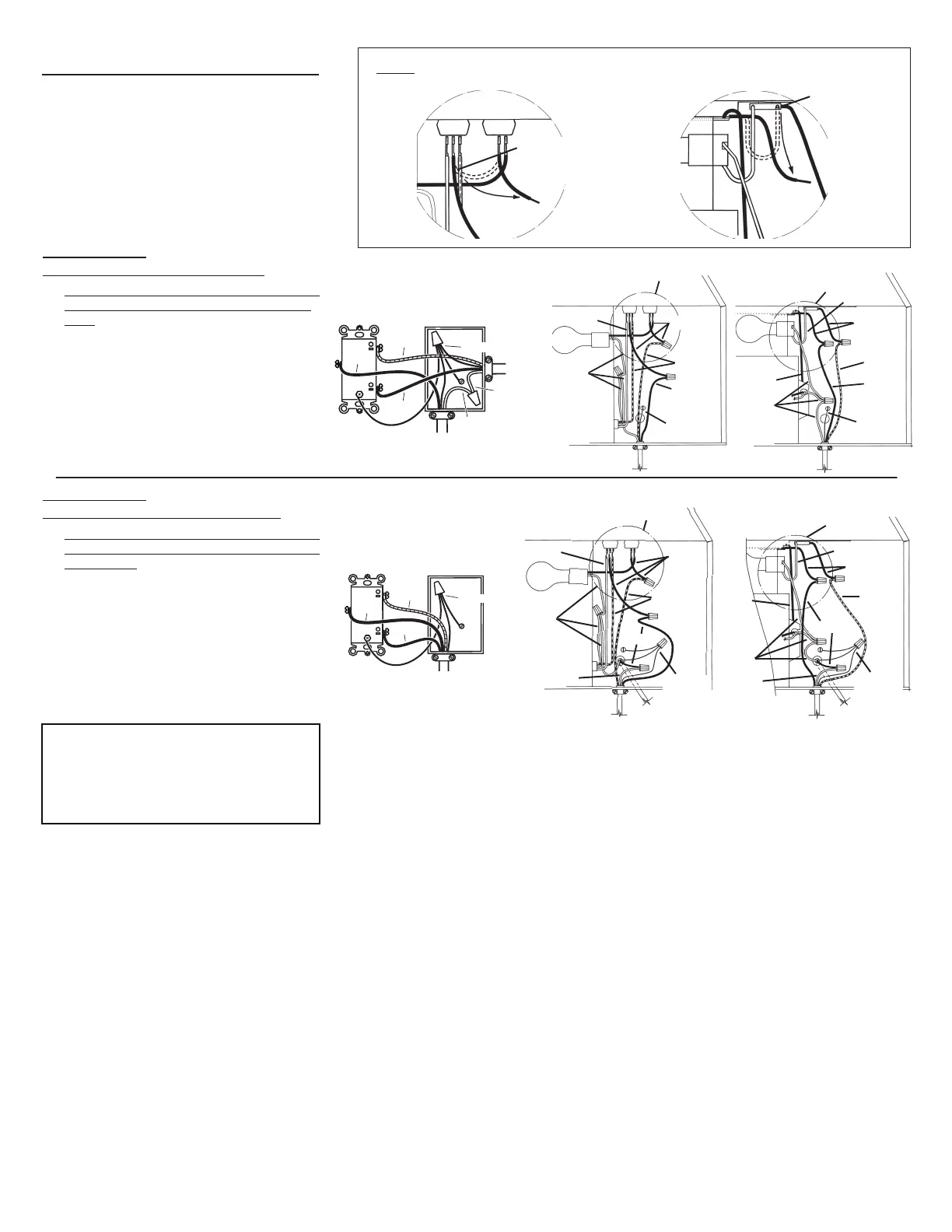

ACCIONAR UNA CAMPANA CON UN CONTROL DE
MÚLTIPLES FUNCIONES
FIG. I
* CAMPANAS A 2 VELOCIDADES
** CAMPANAS
INTERMEDIAS
CORTAR EL CABLE DE
CONEXIÓN NEGRO
AQUÍ!
CORTAR EL CABLE
DE CONEXIÓN
NEGRO AQUÍ!
OPCIÓN 1
ALIMENTACIÓN AL CONTROL
* CAMPANAS A 2 VELOCIDADES
ROJO
DEL
CONTROL
VER FIG 1
BLANCO
AZUL
NEGRO
NEGRO
VERDE
** CAMPANAS INTERMEDIAS
NEGRO
VER FIG 1
AZUL
NEGRO
VERDE
ROJO
NEGRO
BLANCO
DEL
CONTROL
ALIMENTACIÓN
DE 120 VCA
CONTROL DE
DOS FUNCIONES
HACIA LA
CAMPANA
ROJO
NEGRO
NEGRO
TOMA DE TIERRA
BLANCO
BLANCO
BLANCO
‡
ROJO
NEGRO
DE LA
CAMPANA
CONTROL DE
DOS FUNCIONES
TOMA DE TIERR
A
‡
LOS CÓDIGOS EXIGEN QUE LOS EXTREMOS
DE LA FUNDA DE ESTE CABLE SEAN
COLOREADOS. UTILICE UN MARCADOR
PERMANENTE.
AZUL
ROJO
BLANCO
VER FIG 1
NEGRO
TOMA DE
TIERRA
ALIMENTACIÓN
120 VCA
HACIA
EL CONTROL
NEGRO
BLANCO
‡
AZUL
ROJO
BLANCO
‡
TOMA DE
TIERRA
HACIA EL
CONTROL
BLANCO
NEGRO
NEGRO
NEGRO
VER FIG 1
2. Utilice un control de 2 velocidades para accionar
una campana con una alimentación a 120 VCA EN
LA CAMPANA:
Retire la tapa eléctrica de la campana. Si hay un
CABLE DE CONEXIÓN NEGRO, éste debe ser cortado
y desnudo según el gráfico de la FIG. 1.
Utilice crimpadoras homologadas por UL para
conectar los cables a la campana y a la caja. Efectue
las conexiones según el diagrama eléctrico adecuado.
Utilice capuchones de tamaño apropiado para la
cantidad y el calibre de los cables. Reinstale la tapa
eléctrica de la campana.
1. Utilice un control de 2 funciones para accionar una
campana con una alimentación a 120 VCA EN LA
CAJA:
Retire la tapa eléctrica de la campana. Si hay un
CABLE DE CONEXIÓN NEGRO, éste debe ser
cortado y desnudo según el gráfico de la FIG. 1.
Utilice crimpadoras homologadas por UL para
conectar los cables a la campana y a la caja. Efectue
las conexiones según el diagrama eléctrico adecuado.
Utilice capuchones de tamaño apropiado para la cantidad
y el calibre de los cables. Reinstale la tapa eléctrica de
la campana.
OPCIÓN 2
ALIMENTACIÓN A LA CAMPANA
* CAMPANAS A 2 VELOCIDADES ** CAMPANAS INTERMEDIAS
ALIMENTACIÓN
120 VCA
Para obtener más información sobre la compatibilidad
con los ventiladores Broan y NuTone, consulte el guía de
selección del control mural en Broan-NuTone.com, Broan.
ca o NuTone.ca.
