MODELO SPKACC
Página 10

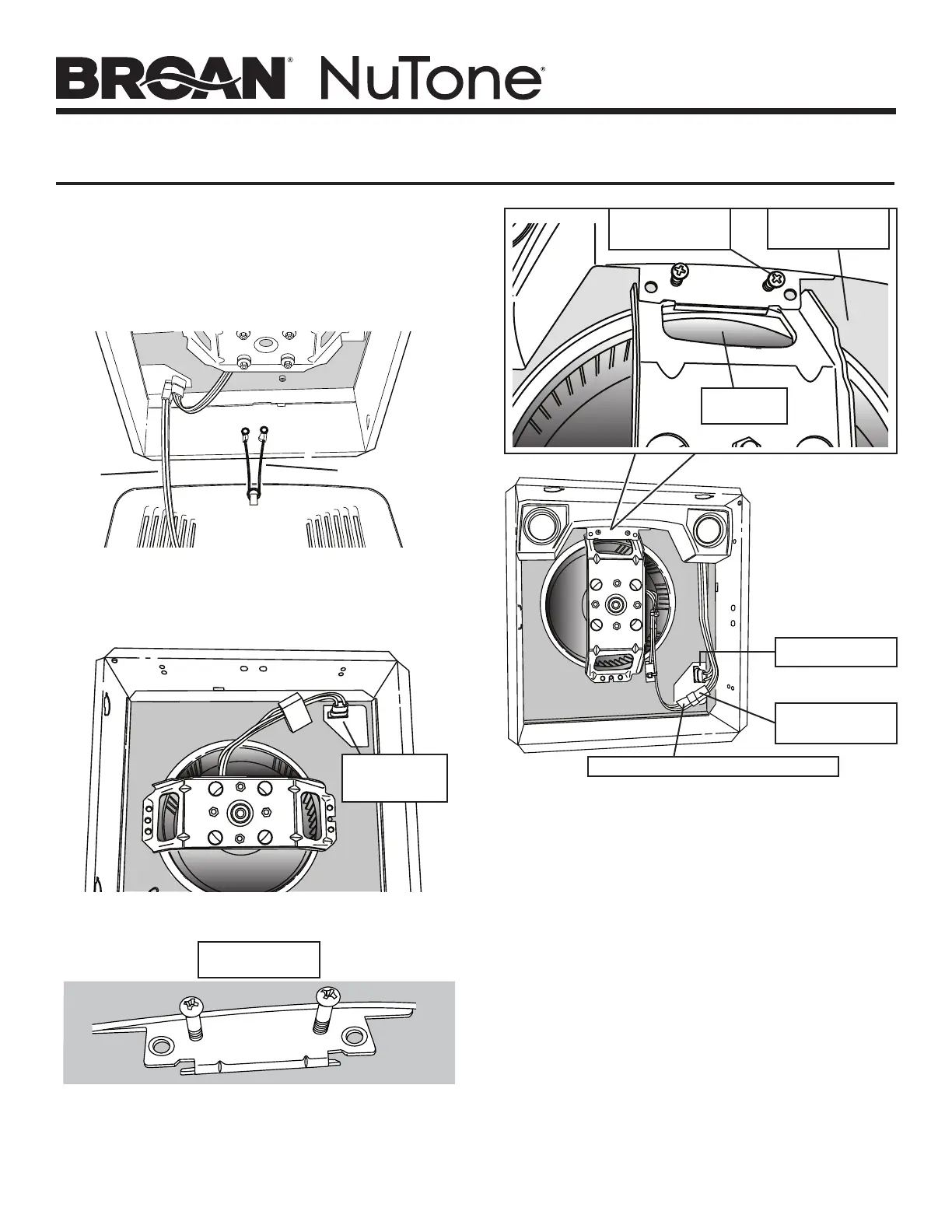

INSTALACIÓN CON EL SOPORTE PARA MOTOR “ELEVADO”
1. PARA REDUCIR EL RIESGO DE INCENDIOS,
DESCARGAS ELÉCTRICAS O LESIONES PERSONALES:
Interrumpa el suministro eléctrico en el panel de servicio y
bloquee los medios de desconexión del servicio para evitar
que la electricidad se reanude accidentalmente. Cuando
no sea posible bloquear los medios de desconexión del
servicio, fije firmemente una señal de advertencia (como una
etiqueta) en un lugar visible del panel de servicio.
2.
Retire la REJILLA del ventilador comprimiendo los dos MUELLES
DE LA REJILLA y deslizándolos hacia afuera de sus ranuras
de montaje a cada lado de la cubierta del ventilador. Desconecte
el CABLE DE LUZ del ventilador (si el ventilador está equipado
con una luz). Por ahora deje a un lado el ensamblaje de la rejilla.
MUELLE DE LA
REJILLA
REJILLA
CABLE
DE LUZ
4. Instale parcialmente (2) tornillos #8-32 x 5/8 (incluidos) en los
orificios roscados del soporte del altavoz, de tal manera que
únicamente los extremos de los tornillos estén al ras de la
superficie inferior del soporte del altavoz. Nota: Si se instalan los
tornillos debajo del ras complicará los siguientes dos pasos.
5. Inserte el altavoz en la cubierta del ventilador. Asegúrese de
que el SOPORTE DEL ALTAVOZ se conecte sobre el borde
de la ABERTURA DEL SOPORTE.
6. Asegúrese de que la superficie trasera del altavoz se
encuentre tan cerca como sea posible de la pared de la
cubierta del ventilador.
7. Dé vuelta a los TORNILLOS #8-32 X 5/8 PULG. (instalados
parcialmente en el paso 3) hasta que entren en contacto con
la PLACA DE DIVISIÓN DEL VENTILADOR. De manera
alternada apriete ambos tornillos. NO APRIETE DE MÁS.
8. Inserte el ENCHUFE DEL ALTAVOZ en el receptáculo
eléctrico donde desconectó el enchufe del motor.
9. Conecte el ENCHUFE DEL MOTOR DEL VENTILADOR en
el RECEPTÁCULO DEL CABLE DEL ALTAVOZ.
10. Conecte el CABLE DE LA LUZ (si corresponde) y vuelva a
instalar la rejilla que desconectó y quitó en el paso 2.
11. Active la electricidad al ventilador.
12. Vea las instrucciones de funcionamiento del altavoz
Bluetooth® en la sección de Funcionamiento del altavoz
Bluetooth®.
ENCHUFE DEL
ALTAVOZ
3. Desconecte el ENCHUFE DEL MOTOR DEL VENTILADOR
ABERTURA
DEL SOPORTE
PLACA DE DIVISIÓN
DEL VENTILADOR
TORNILLOS
#8-32 X 5/8 PULG.
TORNILLOS
#8-32 X 5/8 PULG.
ENCHUFE DEL MOTOR DEL VENTILADOR
RECEPTÁCULO
DEL CABLE DEL
ALTAVOZ
ENCHUFE DEL
MOTOR DEL
VENTILADOR
