Fixez le clapet/raccord de conduit au
boîtier du ventilateur.
Fixez le boîtier à la charpente du plafond.
ERGOTS
Poussez le raccord
par l’ouverture à
partir de l’intérieur
du boîtier.
Engagez les ergots
et fi xez le tout avec
les vis se trouvant
dans le sachet
de pièces.
Assurez-vous que le dessous du
boîtier affl eure la surface fi nie
du plafond.
Pour un emplacement approprié,
utilisez le matériau de plafond de
13 mm (1/2 po) : Pliez les ergots
du boîtier (sur l’extérieur du boîtier)
pour qu’ils s’ajustent contre le bas
de la solive.
Fixez le boîtier avec des brides
de montage à l’aide des fi xations
appropriées. Si vous fi xez le boîtier à
une solive en « I », utilisez un bloc de
bois comme illustré.
NOUVELLE INSTALLATION
1
6
1
1

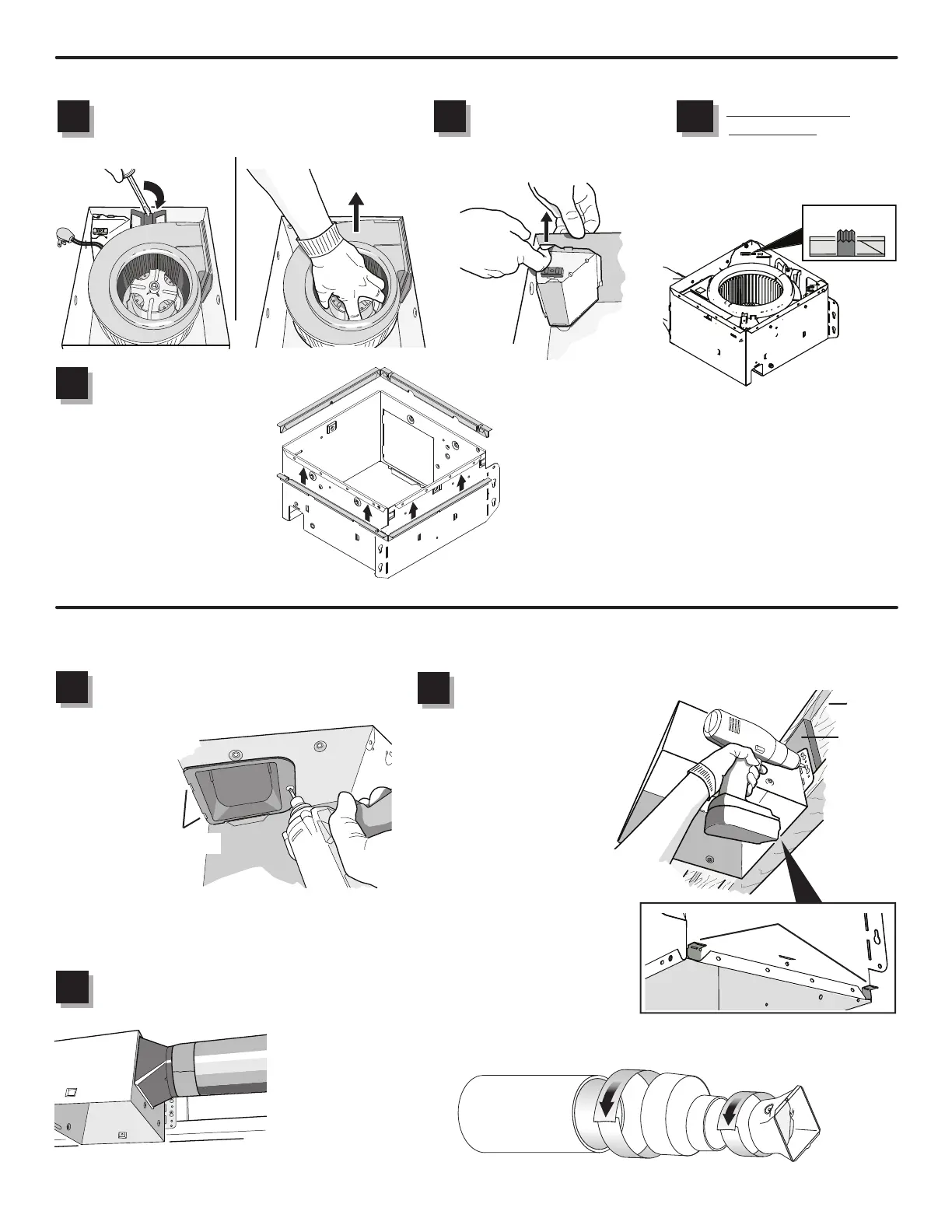

TOUS LES TYPES DE POSE
Retirez tous les matériaux d’emballage,
débranchez le ventilateur et retirez-le
de son boîtier.
Enlevez le panneau de
câblage du boîtier du
ventilateur (si déjà
installé).
1
2
Pour une rénovation -
passez à la page 7.
1
3
Certains modèles
uniquement :
Sélectionnez 50, 80 ou 110 CFM
en fonction des dimensions
de la pièce et du débit d’air
souhaité.
50 80 110
1
4
Certains modèles
uniquement : Il est
possible de  xer
une paire de brides
sur le boîtier si cela
est nécessaire ou
souhaité.
ERGOTS DU BOÎTIER
SOLIVE
EN « I »
BLOC DE
BOIS
Emboîtez les deux pièces
de brides sous le bord
retourné du boîtier (sur les
quatre côtés).
1
7
Connectez un conduit
rond de 10 cm (4 po).
Un raccord de 4
à 6po rond (10 à
15cm) est fourni
avec certains
modèles.
