NWS15Z
COMPOSANTES FOURNIES
•
•
•
•
•
•
•
•

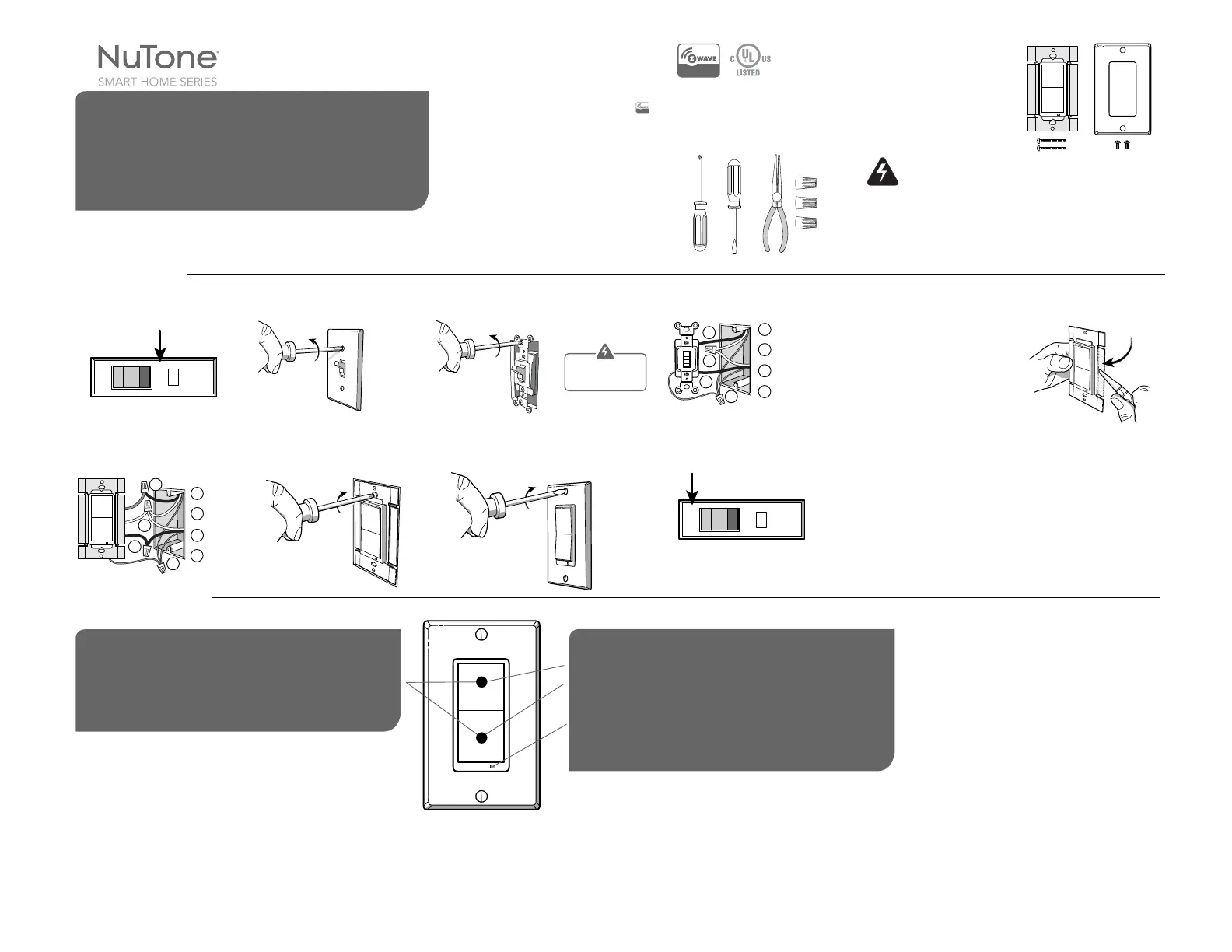

INSTALLATION
2
1
3
4
5
6
7 8
•
•
15
ARRÊT
MARCHE
9
10
15
ARRÊT
MARCHE
1.
2.
3.
99045339A
•
•
•
•
Installez la plaque murale.
GUIDE DE DÉMARRAGE RAPIDE
Votre téléphone est intelligent. Votre maison devrait l’être tout autant.
Merci d’avoir acheté un produit NuTone Série Smart Home qui vous permettra
d’automatiser votre maison à votre façon. Pour commander vos lumières
depuis votre application préférée de domotique, vous devrez remplacer un
interrupteur actuel par un interrupteur NuTone Série Smart Home. Choisissez
votre passerelle de domotique préférée avec Z-Wave, connectez-la à Internet
et commencez à ajouter des interrupteurs NuTone Série Smart Home pour
commander vos lumières!
Une vidéo de cette procédure d’installation peut être visionnée
sur le site :
www.nutone.com/HomeAutomation
Pour une aide supplémentaire, veuillez consulter le Guide de
dépannage et la FAQ NWS15Z.
Interrupteur mural intelligent
Interrupteur mural intelligent, 15 A
Assurez-vous que votre passerelle préférée de domotique (VENDUE
SÉPARÉMENT) est compatible à Z-Wave, connectez-la à lnternet
et vous voilà prêt à ajouter l’interrupteur mural intelligent à 3 voies NWS15Z.
L’interrupteur mural intelligent à 3 voies NWS15Z
a l’homologation Z-Wave, ce qui garantit sa compatibilité.
Tournevis à tête plate
Tournevis à tête cruciforme
Pinces
Connecteurs de fil
Émetteur
Vis de montage de l’émetteur
Plaque murale
Vis de montage de la plaque murale
DANGER! RISQUE DE CHOC ÉLECTRIQUE. Prenez connaissance
des directives d’installation et de ce guide de démarrage rapide
avant l’installation. Ce dispositif est conçu pour être conforme
au Code national de l’électricité et à la réglementation locale
des États-Unis ou du Code canadien de l’électricité et de la
réglementation locale du Canada. Il est conseillé d’en confier
l’installation à un électricien professionnel. Conserver ces
instructions et ce guide pour utilisation ultérieure.
Coupez le courant
de l’interrupteur sur le panneau
principal de disjoncteurs.
Enlevez la plaque murale. Enlevez les vis et l’interrupteur.
Assurez-vous que le
courant de tous les
fils est coupé.
Débranchez tous les fils
de l’interrupteur.
Préparation pour la pose
de plusieurs interrupteurs.
Si le NWS15Z doit être installé dans une
boîte avec d’autres interrupteurs, enlevez
les onglets détachables de l’interrupteur
tel que requis. N’enlevez PAS les onglets
extérieurs aux extrémités du groupe
d’interrupteurs.
Pour enlever un onglet, pliez-le d’avant
en arrière avec des pinces jusqu’à ce qu’il se détache.
Branchez tous les fils
de l’interrupteur.
Installez le NWS15Z dans
la boîte électrique.
Vous pouvez passer du blanc standard (inclus)
à la couleur amande avec la plaque décorative
vendue séparément.
Rétablissez le courant
de l’interrupteur sur le panneau
principal de disjoncteurs.
Jumelage du système – ajout du NWS15Z à votre contrôleur
Placez votre passerelle à fonction Z-Wave en mode
Découverte ou Ajout.
Appuyez sur le haut ou le bas de l’interrupteur à bascule
lorsque demandé par le contrôleur pour l’ajouter à votre
système de domotique.
Pour plus de détails sur l’ajout d’appareils, consultez les instructions
de votre contrôleur Z-Wave.
FONCTIONNEMENT
Reportez-vous aux instructions de l’interrupteur émetteur
NWS15Z et à celles de la passerelle de domotique de votre
système particulier pour ajouter des dispositifs à votre réseau.
Pour ajouter un dispositif au réseau, appuyez sur le haut ou le
bas de l’interrupteur à bascule lorsque demandé par le contrôleur
pour définir son fonctionnement dans votre système.
CARACTÉRISTIQUES TECHNIQUES
Tension : 120 VCA, 60 Hz
Signal : (Fréquence) 908,42 MHz, capacité de 9,6 Kbps ou de 40 Kbps
Portée : Jusqu’à 30 mètres (100 pieds) en ligne de visée entre le contrôleur ou le répéteur Z-Wave le plus proche
Broan-NuTone LLC, 926 West State Street, Hartford, WI 53027
NuTone.com Sans frais (855) 249-0610
Allumer et éteindre les dispositifs Z-Wave
Une fois le NWS15Z ajouté au réseau, il fonctionne
comme suit :
Tapez sur le haut de l’interrupteur pour ALLUMER.
Tapez sur le bas de l’interrupteur pour ÉTEINDRE.
La DEL du NWS15Z indiquera l’état des appareils que vous
commandez. La DEL clignotera lors de la transmission des
commandes à n’importe quel groupe du réseau. Cela peut être
changé. Consultez les « Instructions du NWS15Z » accompagnant
cet émetteur.
AVIS D’INDUSTRIE CANADA
Cet appareil numérique de Classe B est conforme à la norme canadienne ICES-003.
Son fonctionnement est assujetti aux conditions suivantes : (1) l’appareil ne doit pas provoquer
d’interférences, et (2) il doit tolérer les interférences reçues, notamment celles susceptibles
de provoquer un fonctionnement non souhaité.
AVIS RELATIF À LA RÉGLEMENTATION
Le NWS15Z est certifié conforme à la réglementation de la FCC et
d’Industrie Canada régissant les émissions FR et les interférences
électromagnétiques.
Cet appareil est conforme aux normes énoncées à la section 15 des
règlements de la FCC. Son fonctionnement est assujetti aux conditions
suivantes : (1) l’appareil ne doit pas provoquer d’interférences gênantes,
et (2) il doit tolérer les interférences reçues, notamment celles susceptibles
de provoquer un fonctionnement non souhaité.
AVIS DE LA FCC
Remarque : Cet équipement a été testé et constaté conforme aux limites
des appareils numériques de Classe B, en vertu de la section 15 des
Règlements de la FCC. Ces limites visent à offrir une protection raisonnable
contre les interférences indésirables dans une installation résidentielle.
Cet équipement génère, utilise et peut émettre des radiofréquences et,
s’il n’est pas installé et utilisé conformément aux instructions, peut produire
des interférences nuisibles pour les radiocommunications. Il n’y a toutefois
aucune garantie que des interférences ne se produiront pas dans une
installation particulière.
Si cet équipement produit des interférences qui nuisent à une réception
radio ou télévisuelle, ce qui peut être déterminé en éteignant et en allumant
l’appareil, l’utilisateur est invité à corriger la situation par l’un ou l’autre des
moyens suivants :
Réorienter ou déplacer l’antenne réceptrice.
Éloigner l’équipement du récepteur.
Brancher l’équipement dans une autre prise de courant sur un circuit
différent de celui du récepteur.
Consulter le détaillant ou un technicien spécialisé en radio / télévision.
Toute modification non expressément approuvée par la partie responsable
du respect de la réglementation peut annuler le droit de l’utilisateur d’utiliser
cet équipement.
Z-Wave® est une marque déposée de Sigma Designs
OUTILS REQUIS
3
4
CHARGE
(BLEU/NOIR)
3
NEUTRE
(BLANC)
2
TERRE
(VERT)
4
1
1
2
TENSION
(NOIR/NOIR)
3
4
TENSION
(NOIR)
3
NEUTRE
(BLANC)
2
TERRE
(VERT)
4
CHARGE
(NOIR)
1
1
2
