NuTone XN110HL

Guía de instalación del ventilador XN110HL
Página 27

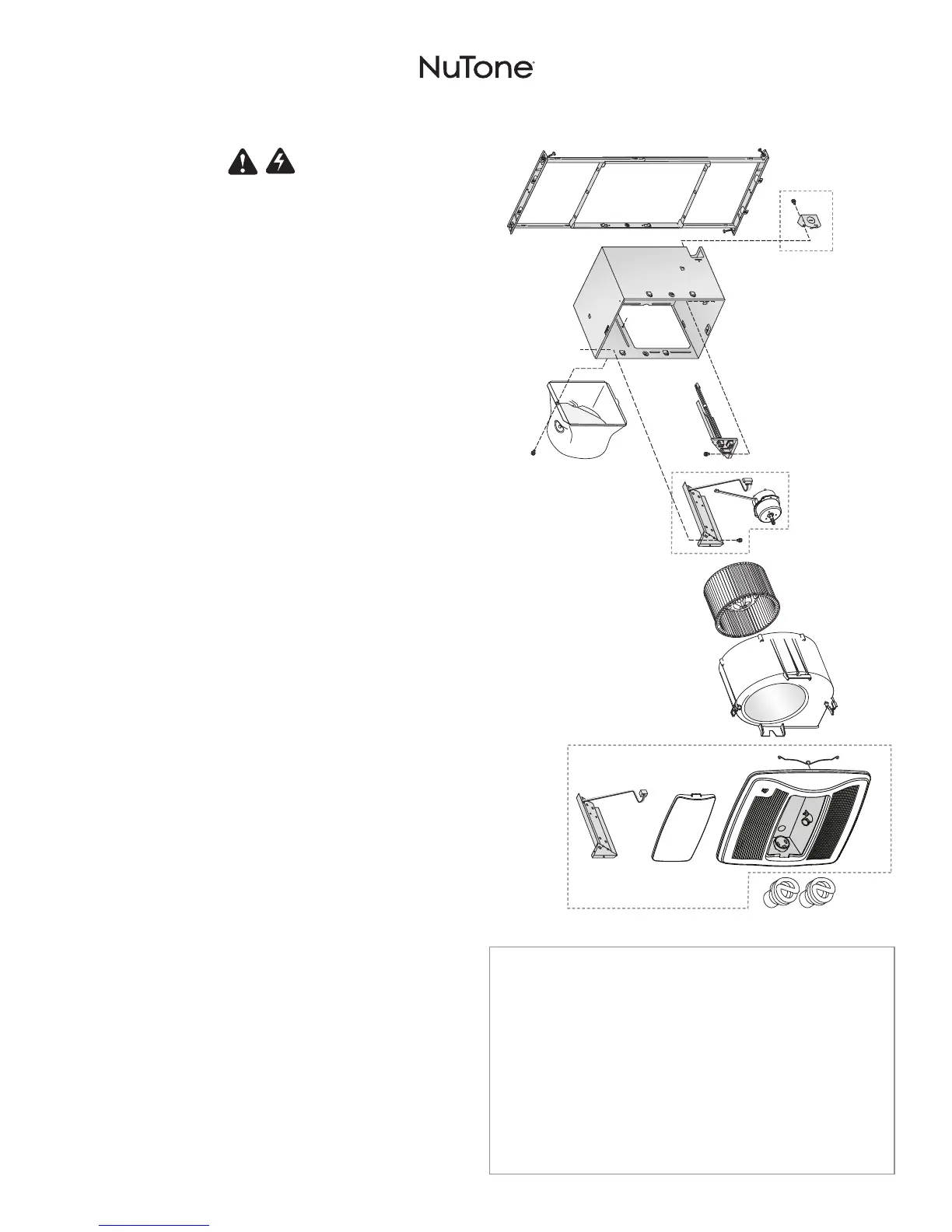

Piezas de servicio
1
3
7
8
9
10
12
2
11
4
6
5
Pida las piezas por
número de pieza,
no por número de clave.
N.º de clave N.º de pieza Descripción
1 97018349 Marco de montaje
2 97018721 Placa de agujero ciego y tornillos
3 97018382 Cubierta
4 97018474 Conjunto del panel de cableado/
mazo de cables
5 97019015 Conjunto de control de humedad y
Conjunto de la rejilla (incluye 10, 11)
6 97018763 Conjunto de control y motor
7 97018331 Conector de conductor - 6 pulg. (15.2 cm)
8 99020301 Rueda del ventilador
9 97018768 Conjunto del desplazador
10 99140208 Resorte de la rejilla (se requieren 2)
11 99111542 Lente
12 99271381 Bombilla GU24 FLUORESCENTE 18W
3500K (se requieren 2)
Limpieza y mantenimiento
Para limpiarlo
Para lograr un funcionamiento silencioso y eficiente, además
de una larga vida útil y una apariencia atractiva, retire la rejilla y
aspire el interior de la unidad con un accesorio del cepillo para
quitar el polvo.
No use sprays limpiadores, solventes ni agua en el sensor o
cerca del mismo.
El motor está permanentemente lubricado y nunca necesitará
aceite. Si el motor hace ruidos excesivos o inusuales,
reemplace el conjunto de control y el motor.
Resolución de problemas
Antes de continuar, desconecte la alimentación como se
indica en la sección PRECAUCION en la parte superior de
esta página y en la sección ADVERTENCIA en la página
anterior.
Síntoma: El ventilador no funciona.
• Compruebe si hay un fusible o un interruptor automático
abierto en el panel de servicio del edificio.
• Asegúrese de que los dos (2) conectores de enchufe del
motor y del control estén bien afianzados en su lugar.
• Asegúrese de que los dos (2) conectores de enchufe del
sensor y de su control estén bien afianzados en su lugar.
• Compruebe que la rueda del ventilador gire sin
obstrucciones.
Síntoma: El modo de humedad no hace funcionar
el ventilador.
• Asegúrese de que los dos (2) conectores de enchufe del
sensor y de su control estén bien afianzados en su lugar.
Síntoma: El ventilador funciona de forma errática.
• Compruebe que la rueda del ventilador esté firmemente
acoplada al eje del motor y que ambos giren sin
obstrucciones.
Síntoma: El ventilador hace demasiado ruido.
• Compruebe que el regulador de tiro invertido del conector
de conductos del ventilador gire sin obstrucciones. Los
tornillos utilizados para afianzar el conducto al conector
de conductos pueden impedir que el regulador de tiro se
abra.
• Compruebe que el regulador de tiro invertido del conector
de conductos de la tapa de techo o de pared gire sin
obstrucciones. Estos reguladores suelen cerrarse
accidentalmente después de ser pintados o suelen
obstruirse con pájaros o restos de insectos.
PRECAUCIÓN
PARA PREVENIR DAÑOS EN EL MOTOR/CONTROL:
NO retire el enchufe del motor para detener el giro del motor.
La electricidad debe estar desconectada (consulte la
ADVERTENCIA en la página anterior) antes de retirar o
insertar el enchufe del motor en el conjunto de control.
