[A] Wiring harness A (Sensor and Communication section) {CN1}
A-1
Throttle signal input (PWM VIH=2.6V
VIL=0.4V
MAX5.5V)
Fuel trim signal input (PWM VIH=2.6V
VIL=0.4V
MAX5.5V)
A-2
Serial communication (UART
TTL logic level is 3.3V)
A-3
Fuel pressure sensor
A-4
Intake air temperature sensor
Cylinder head temperature sensor
Manifold air pressure sensor
Crankshaft rotation sensor
A-5
CAN communication
[B] wiring harness B (Drive section) {CN2}
B-1
Power supply (DC10V
17V, MAX 1.5A)
B-2
Fuel pump
B-3
Ignition signal
Throttle servo
Injector
[C] pump connection cord (extendable)
C-1
fuel pressure sensor
fuel pump unit
3

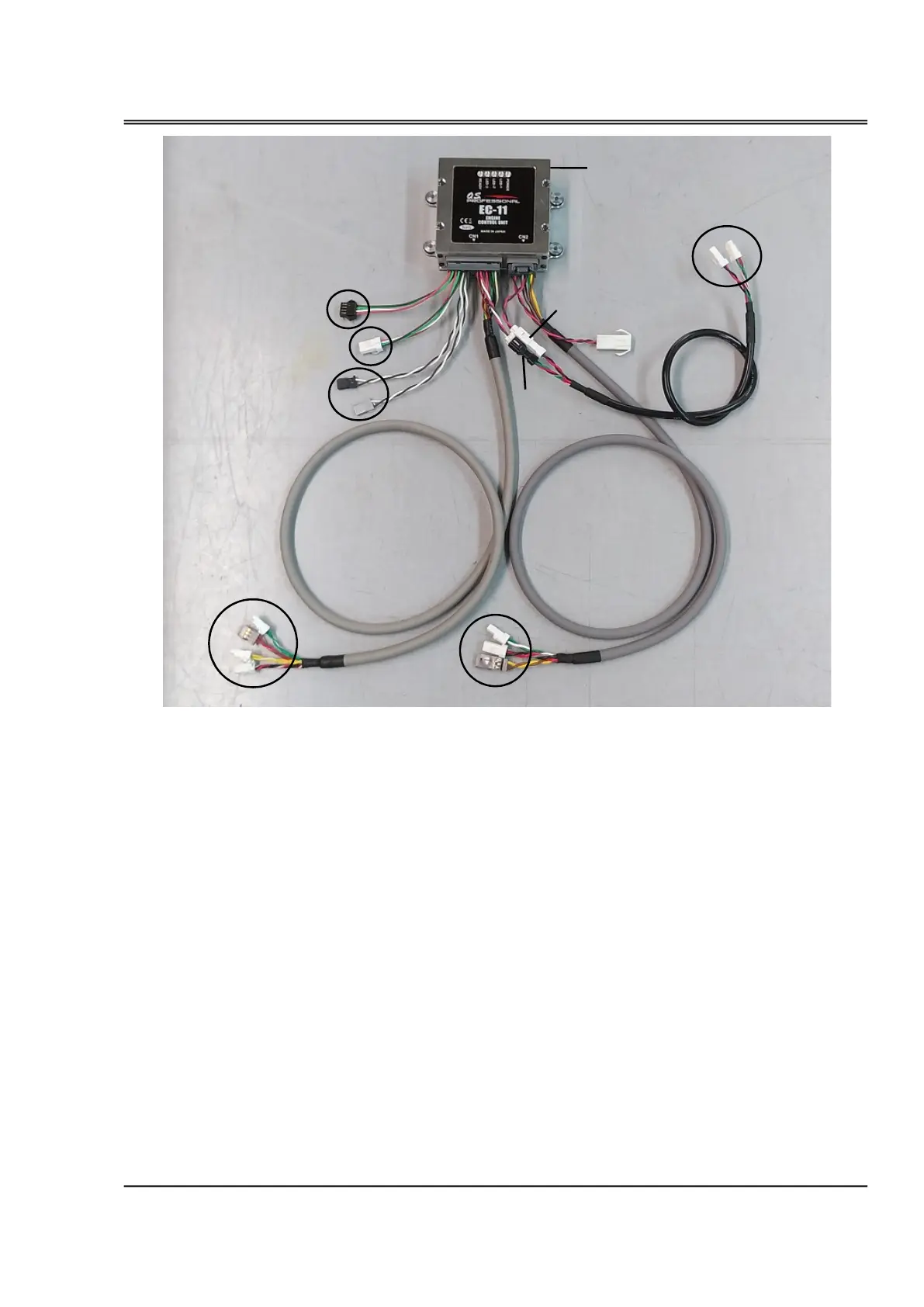

Configuration
[B]
A-1
B-1
A-2
A-3
[A]
[C]
TO FUEL PUMP UNIT
&
FUEL SENSOR UNIT
Connect to engine
B-2
B-3
Connect to engine
A-4
A-5
C-1
ECU
