GROUND
4
GROUND
4
PHASE
3
PHASE
3
13

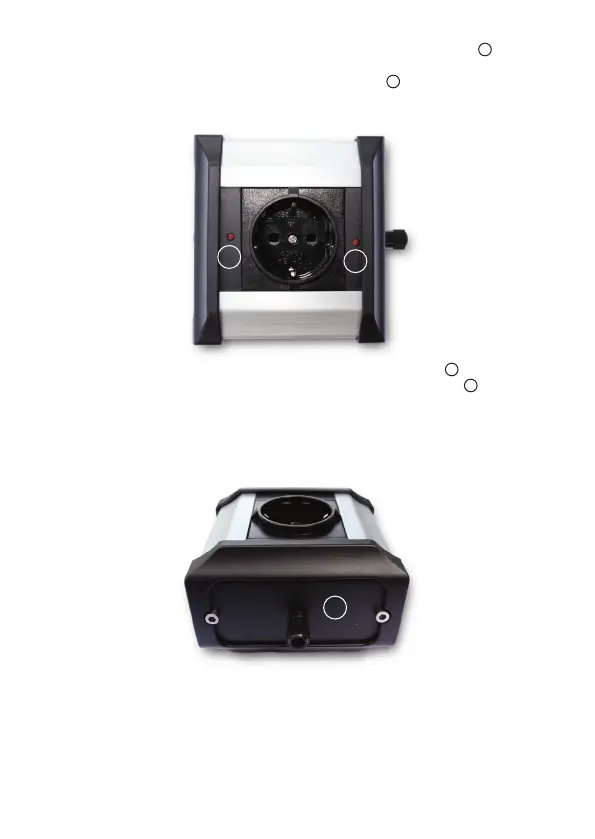

można wyciągnąć wtyczkę urządzenia z testera faz, obrócić ją o 180° i wetknąć ponownie.
Przy naciśnięciu przycisku TEST powinna teraz świecić się druga dioda LED
3
. W ten
sposób zostaje ustalone położenie fazy urządzenia. Zaznaczyć dołączonym czerwonym
okręgiem tę stronę wtyczki, po której świeciła się dioda LED
3
podczas ustalania fazy.
Dzięki temu także w przyszłości podczas podłączania urządzeń do listwy wtykowej będzie
znane ich położenie fazy, co umożliwi równofazowe podłączanie.
Jeśli po obróceniu wtyczki o 180° nadal świeci się ta sama dioda LED
3
, utworzyć
dołączonym kablem masowym połączenie pomiędzy próbnikiem PHASER
4
a masą testo-
wanego urządzenia. Optymalnym punktem masy jest np. zewnętrzny zestyk gniazda Cinch.
Następnie powtórzyć TEST zgodnie z powyższym opisem i ustalić położenie fazy. Teraz
Państwa urządzenia mogą zostać optymalnie podłączone do listwy wtykowej.
Wskazówka ekologiczna
Baterie – także nie zawierające metali ciężkich – nie mogą być wyrzucane razem ze
zwykłymi śmieciami domowymi. Zużyte baterie należy wyrzucać do pojemników przezna-
czonych w tym celu, znajdujących się w sklepach lub komunalnych punktach utylizacyj-
nych.
