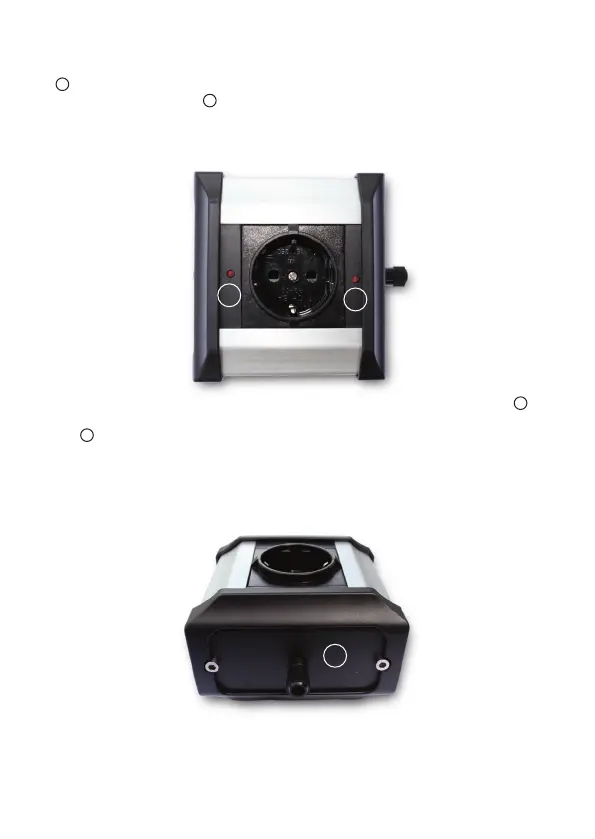

Drückens und signalisiert die Lage der Phase des angeschlossenen Gerätes. Zur Kontrolle
können Sie nun den Stecker des Gerätes aus dem Phasenprüfgerät ziehen und um 180°
gedreht wieder einstecken. Beim Drücken des TEST-Knopfes sollte nun die andere rote
LED
3
leuchten. Die Phasenlage des Gerätes ist damit ermittelt. Markieren Sie diejenige
Steckerseite, auf der die LED
3
leuchtete mit einem der beiliegenden roten Farbringen,
indem Sie diesen über den Pin stecken, bei dem Sie die Phase ermittelt haben. Somit
erkennen Sie auch zukünftig beim Anschluß der Geräte an eine Steckdosenleiste deren
Phasenlage und können diese dort alle phasengleich anschließen.
Sollte auch nach dem Drehen des Steckers um 180° jeweils immer dieselbe LED
3
leuchten, stellen Sie mit dem beiliegenden Massekabel eine Verbindung zwischen dem
PHASER
4
und der Masse des zu testenden Gerätes her. Ein optimaler Massepunkt ist
z.B. der äußere Kontakt einer Cinchbuchse.
Danach wiederholen Sie die Testprozedur wie oben beschrieben und ermitteln somit die
Phasenlage. Ihre Anlage kann nun optimal an die Steckdosenleiste angeschlossen werden.
