Schritt 3: Erdung ❹
Die Offgridtec MPPT Pro Duo-Serie ist ein negativ geerdeter Solar-Laderegler, bei dem alle negativen Pole von
PV-Generator und Batterie gleichzeitig geerdet werden können, oder jeder einzeln. Gemäß der praktischen
Anwendung können jedoch auch alle negativen Pole von PV-Generator und Batterie ungeerdet sein, aber die
Erdungsklemme an ihrem Gehäuse muss geerdet sein, was die elektromagnetischen Störungen von außen
wirksam abschirmen und einen elektrischen Schlag auf den menschlichen Körper durch die Elektrifizierung des
Gehäuses verhindern kann.
VORSICHT: Für negative geerdete Systeme, wie beispielsweise ein Wohnmobil, wird empfohlen, einen
negativ geerdeten Solar-Laderegler zu verwenden, aber wenn in einem negativ geerdetem System, einige negative
Geräte verwendet werden und die positive Elektrode geerdet ist, kann der Controller beschädigt werden.
Schritt 4: Schließen Sie das Außentemperatur-Sensorkabel an ❺.
(Modell: Rt-MF58R47K3.81A)
（Modell:RTS300R47K3.81A）
Schließen Sie das Außentemperatursensorkabel an den Anschluss ❹ an und platzieren Sie das andere Ende in
der Nähe der Batterie.
VORSICHT: Wenn der Außentemperatursensor nicht an den Controller angeschlossen ist, ist die
Standardeinstellung für die Lade- oder Entladetemperatur der Batterie 25 °C ohne Temperaturkompensation.

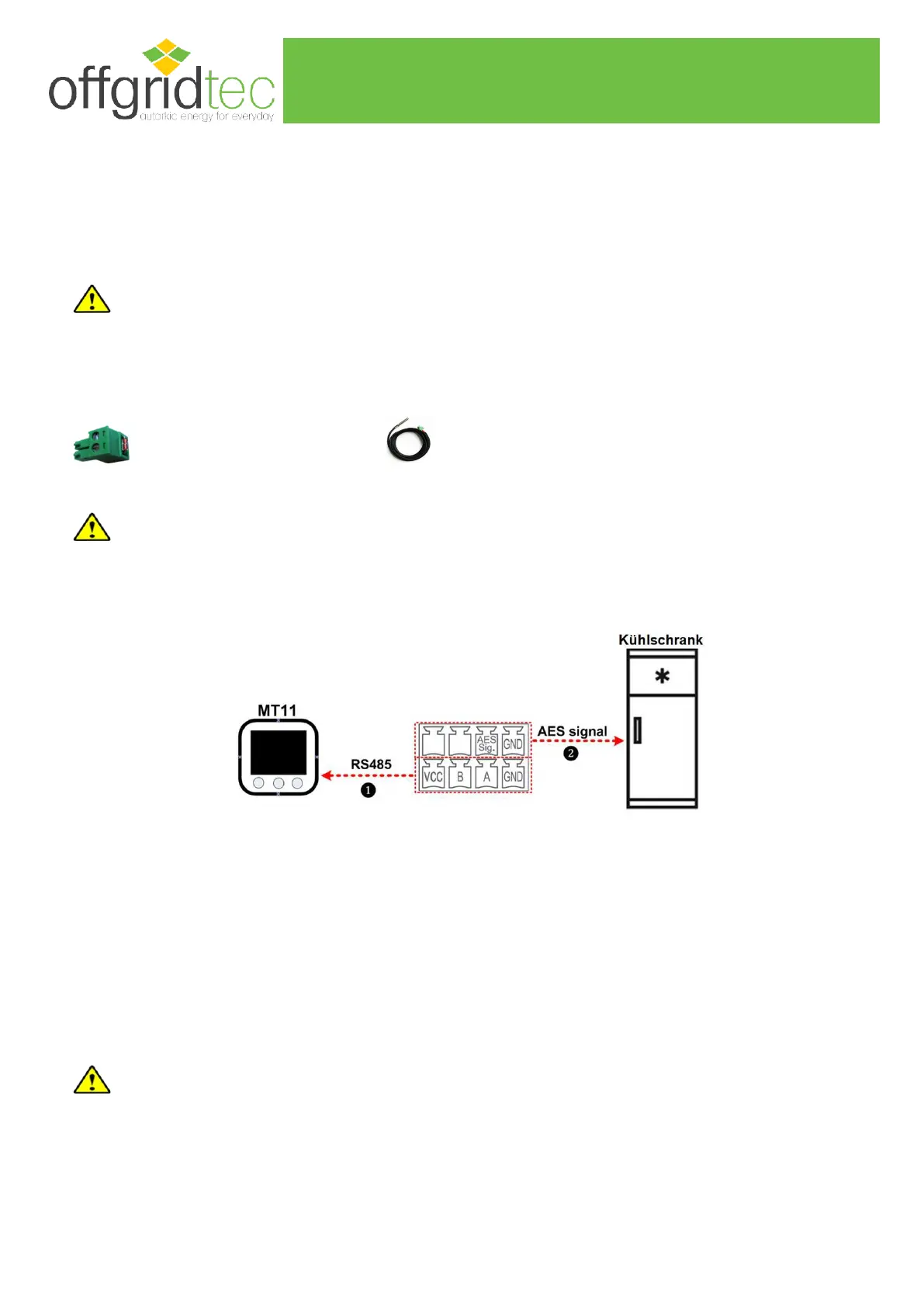

Schritt 5: Fernzähler MT11 und AES-Signal des Kühlschranks anschließen
RS485 Kommunikations Kabel
Modelle:CC-RS485-RS485-3.81-4P-150 (im Lieferumfang enthalten)
CC-RS485-RS485-3.81-4P-1000 (optional)
CC-RS485-RS485-3.81-4P-2000(optional)
Die Bedienung des Fernmessgeräts finden Sie in der Bedienungsanleitung von MT11
Der Controller bietet nur eine AES-Signalsteuerung, und die praktische Betrachtung ist für die spezifische
Anwendung erforderlich (siehe Anleitung "1.5 AES-Signalausgang“ für weitere Informationen).
Schritt 6: Einschalten des Controllers
Schließen Sie im ersten Schritt den BATT2-Sicherheitsschalter und überprüfen Sie den Status der Batt2-
Ladeanzeige. Im zweiten Schritt schließen Sie den BATT1-Sicherheitsschalter und überprüfen den Status der
Batt1-Ladeanzeige (siehe "3. Anzeigeeinheiten" für weitere Informationen). Im letzten Schritt schließen Sie den
PV-Generator-Leistungsschalter.
VORSICHT: Wenn der Controller nicht richtig funktioniert oder die Batterieanzeige auf dem Controller eine
Anomalie anzeigt, lesen Sie bitte 5.2 "Fehlerbehebung“.
