RU-6 Интерфейс RS232

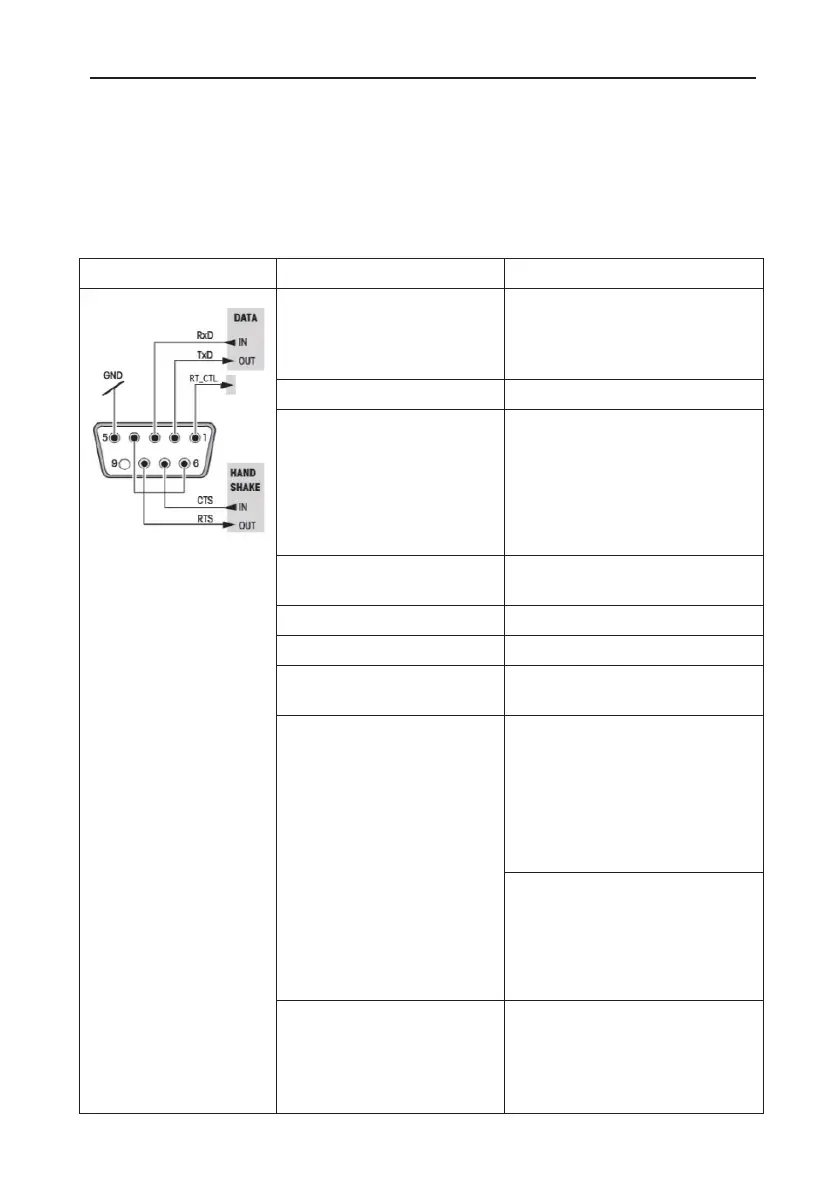

RS232 (DB9) Схема выводов
Кабель интерфейса RS232 оканчивается розеткой 9-контактного коннектора
Sub-D.
Активные контакты: Контакт 2 = TXD, Контакт 3 = RXD, Контакт 5 = Земля.
Коннектор интерфейса можно подключить непосредственно к компьютеру,
принтеру OHAUS и другим принтерам.
Схема
Тип
Описание
Примечание.
Сигнальные
контакты RTS, CTS
и RT_CTL доступны
только для PJX.
Тип интерфейса
Интерфейс по напряжению,
соответствующий EIA RS-
232C/DIN 66020 (CCITT
V24/V.28)
Макс. длина кабеля
15 м
Уровень сигнала
Выход:
+5
В ... +15 В (RL = 3–
7
кОм)
-5
В ... -15 В (RL = 3–7
кОм)
Вход:
+3
В ... +25 В
-3 В ... -25 В
Разъем
Гнездовой Sub-D,
9
контактов
Режим работы
Полный дуплекс
Режим передачи
Побитовый асинхронный
Кодировка при
передаче
ASCII
Скорость передачи
данных, бод
Для весов STX, SPX, SKX и
SJX
:
1200, 2400, 4800, 9600,
19200, 38400, 57600, 115200
(
определяется встроенной
программой
)
Для весов PJX:
1200, 2400, 4800, 9600, 19200,
38400
(
определяется встроенной
программой
)
Биты/Контроль:
7-бит/по четности, 7-бит/по
нечетности, 7
-бит/без
контроля, 8
-бит/без
контроля (определяется
встроенной программой)
