Interfaz RS232 ES-5

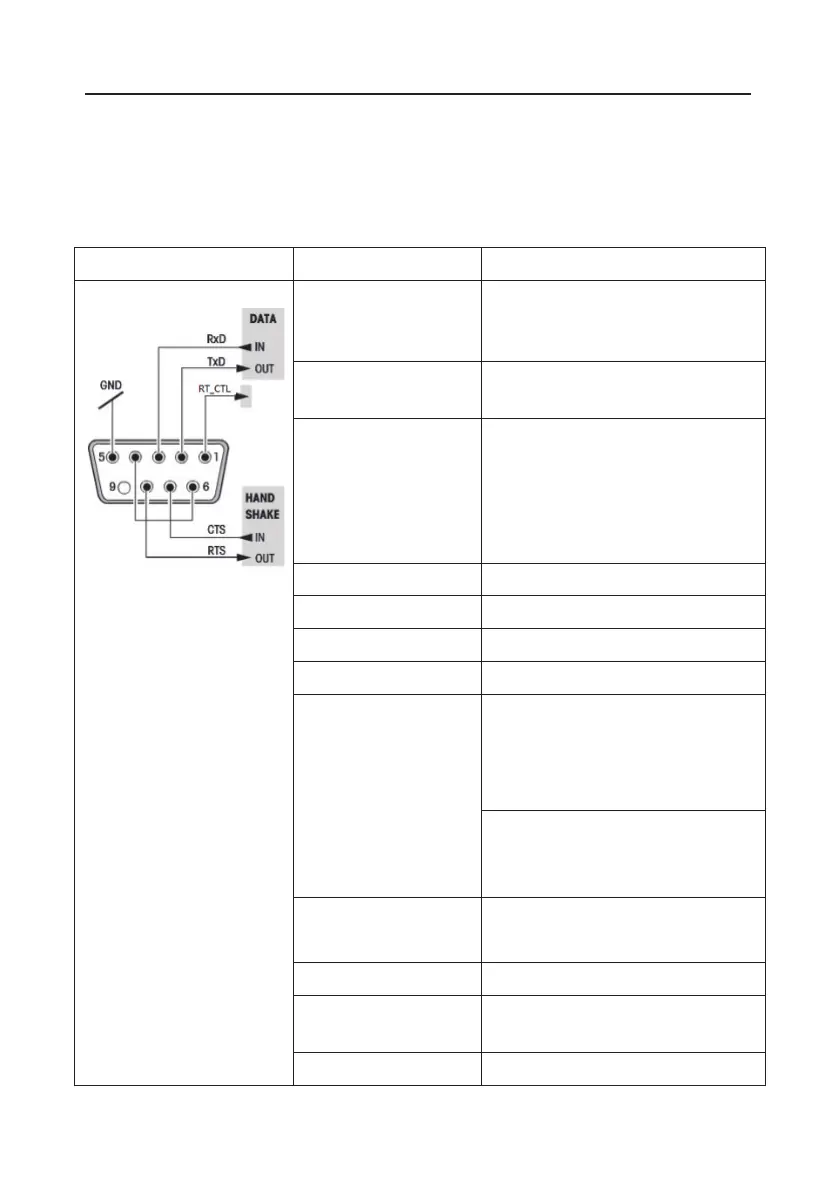

RS232 (DB9) Conexiones pin
El cable del kit del interfaz RS232 termina en un conector Sub-D hembra de 9 pins.
Pins activos : Pin 2 = TXD, Pin 3 = RXD, Pin 5 = Toma de tierra.
El conector del Interfaz puede conectarse directamente a un ordenador, a una
impresora OHAUS y/o a otras impresoras.
Diagrama
Tipo
Descripción
Nota: Los pines de señal
RTS, CTS y RT_CTL solo
están disponibles para PJX.
Tipo de interfaz
Interfaz de voltaje cumple con la norma
EIA RS-232C/DIN 66020 (CCITT
V24/V.28)
Longitud máxima del
cable
15 m
Relación señal/ruido
Salida:
+5 V ... +15 V (RL = 3 – 7kΩ)
-5 V ... -15 V (RL = 3 - 7 kΩ)
Entrada:
+3 V ... +25 V
-3 V ... -25 V
Conector
Sub-D, 9-polos, hembra
Modo de funcionamiento
Dúplex completo
modo de transmisión
Bit en serie, asíncrono
Código de transmisión
ASCII
Velocidad en baudios
Las balanzas STX, SPX, SKX y SJX:
1200, 2400, 4800, 9600,
19200, 38400, 57600, 115200
(firmware seleccionable)
Las balanzas PJX:
1200, 2400, 4800, 9600, 19200, 38400
(firmware seleccionable)
Bits/paridad
7-bit/par, 7-bit/impar, 7-bit/ninguno,
8-bit/ninguno (firmware seleccionable)
Bits de parada
Bit de parada 1, 2
Handshake
Ninguno, XON/XOFF, RTS/CTS
(seleccionable)
Fin de línea
No seleccionable
