Interface RS232 FR-5
RS232 (DB9) CONNEXIONS DE BROCHE
Le câble du kit d’interface RS232 se termine par un connecteur Sub-D femelle à 9
broches.
Broches actives : Broche 2 = TXD, Broche 3 = RXD, Broche 5 = Masse.
Le connecteur d'interface peut se connecter directement à un ordinateur, une
imprimante OHAUS et d’autres imprimantes.

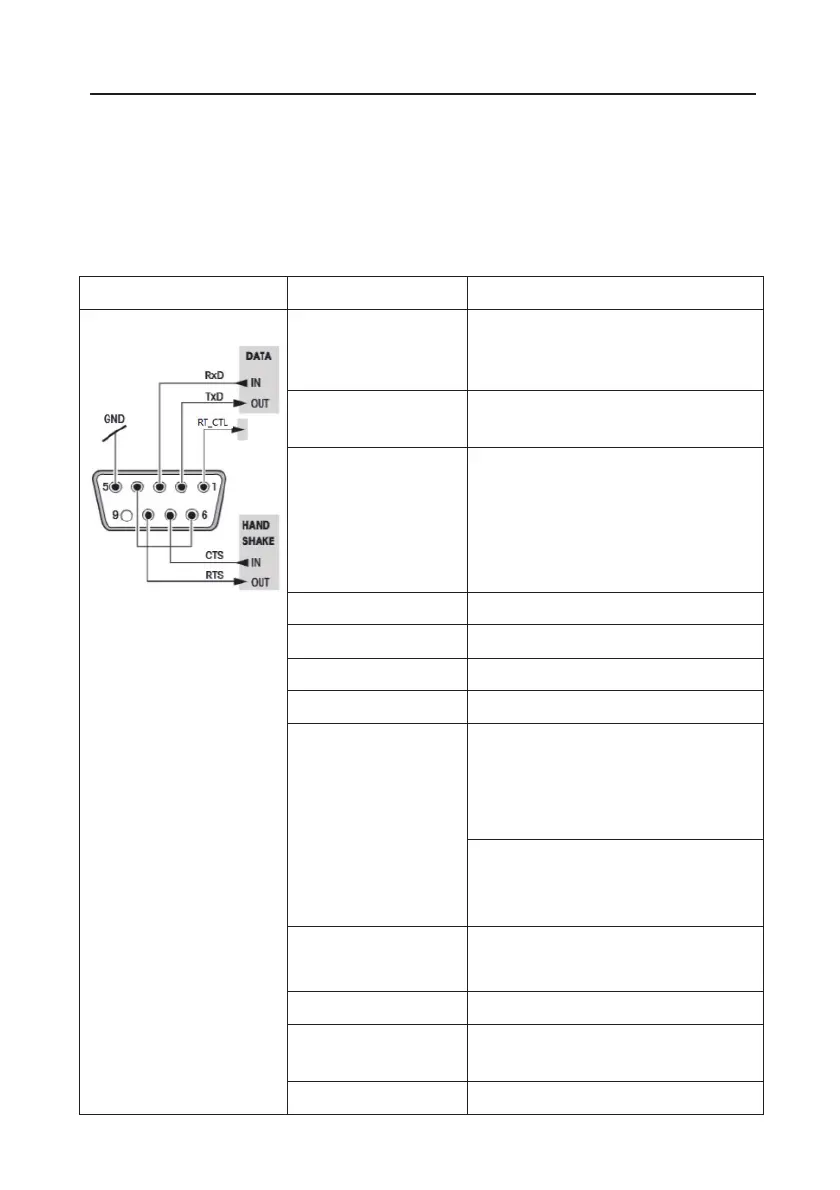

Diagramme
Type
Description
Remarque:
Les broches
de signal RTS, CTS et
RT_CTL ne sont
disponibles que pour PJX.
Type d’interface
Interface de tension conforme à EIA
RS
-232C/DIN 66020 (CCITT
V24/V.28)
Longueur max du
câble
15 m
Niveau de signal
Sortie:
+5 V ... +15 V (RL = 3
– 7kΩ)
-5 V ...
-15 V (RL = 3 - 7 kΩ)
Entrée:
+3 V ... +25 V
-3 V ...
-25 V
Connecteur
Sous-D, 9-pôle, femelle
Mode d’opération
Duplex entier
Mode de transmission
Bit-série, asynchrone
Code de transmission
ASCII
Taux de bauds
Les Balances STX, SPX, SKX, SJX:
1200, 2400, 4800, 9600,
19200, 38400, 57600, 115200
(firmware
sélectionnable)
Les Balances PJX:
1200, 2400, 4800, 9600, 19200, 38400
(firmware
sélectionnable)
Bits/parité
7-bit/pair, 7-bit/impair, 7-bit/aucun,
8
-bit/aucun (firmware sélectionnab
le)
Stop bits
Stop bit 1, 2
Salutations
Aucun, XON/XOFF, RTS/CTS
(sélectionnable)
Fin de ligne
Non sélectionnable
