RS232-Schnittstelle DE-5

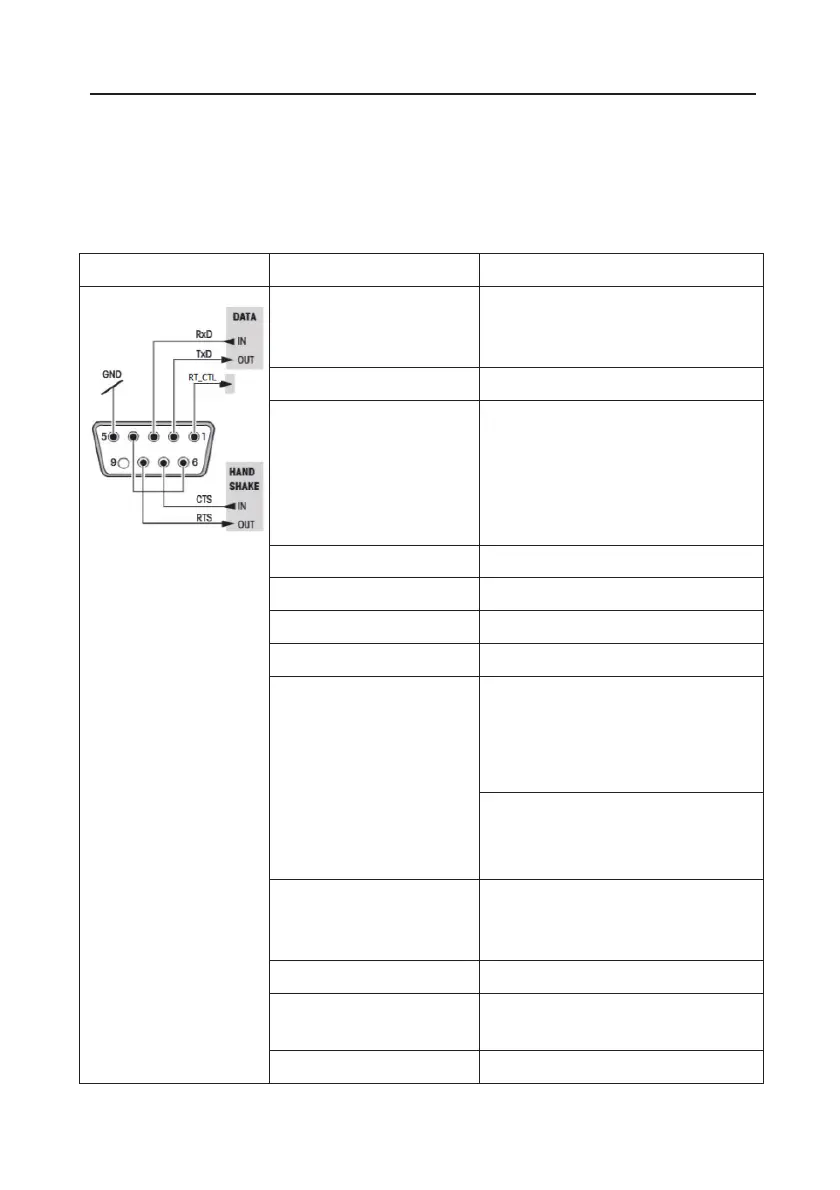

RS232 (DB9) STIFTVERBINDUNGEN
Das Kabel des RS232-Schnittstellenkits endet mit einer 9-poligen Sub-D Buchse.
Aktive Stifte: Pin 2 = TXD, Pin 3 = RXD, Pin 5 = Masse.
Die Schnittstelle lässt sich direkt an einen Computer, einen OHAUS Drucker und
an andere Drucker anschließen.
Diagramm
Typ
Beschreibung
Hinweis: RTS
-
, CTS-
und RT_CTL
-
Signalpins sind nur
für PJX verfügbar.
Schnittstellentyp
Spannungsschnittstelle nach
EIA
RS-232C/DIN 66020
(CCITT
V24/V.28)
Max. Kabellänge
15 m
Signalebene
Ausgang:
+5
V ... +15 V (RL = 3 – 7kΩ)
-5
V ... -15 V (RL = 3 - 7 kΩ)
Eingang:
+3
V ... +25 V
-3
V ... -25 V
Anschluss
Sub-D, 9-polig, Buchse
Betriebsmodus
Vollduplex
Übertragungsmodus
Bit-seriell, asynchron
Übertragungscode
ASCII
Baudraten
STX, SPX, SKX, SJX waagen:
1200, 2400, 4800, 9600,
19200, 38400, 57600, 115200
(
Firmware
wählbar)
PJX waagen:
1200, 2400, 4800, 9600, 19200, 38400
(
Firmware
wählbar)
Bits/Parität
7 Bit/gerade, 7 Bit/ungerade, 7
Bit/keine,
8 Bit/keine
(Firmware
wählbar)
Stopp-Bit
Stoppbit 1, 2
Handschlag
Keiner, XON/XOFF, RTS/CTS
(auswählbar)
Ende der Linie
Nicht auswählbar
