Interfaccia RS232 IT-5

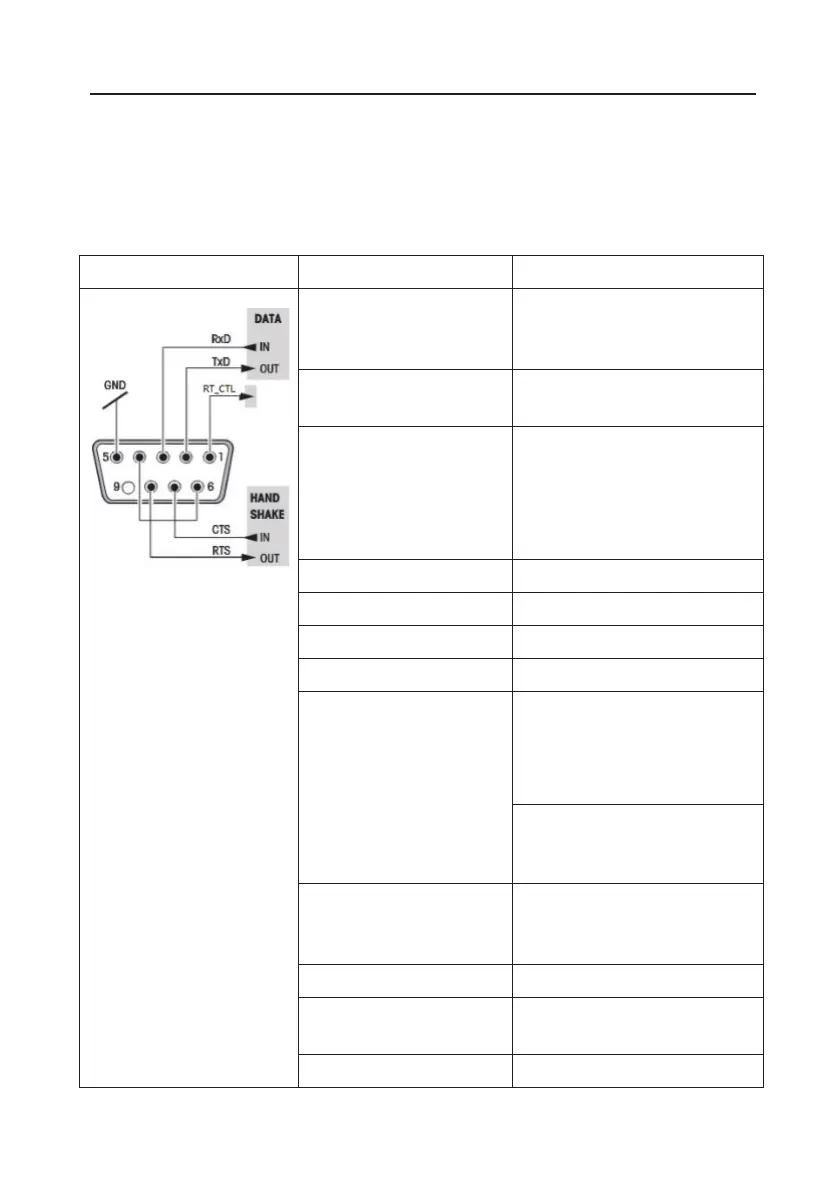

COLLEGAMENTI PERNO RS232 (DB9)
Il cavo Interfaccia Kit RS232 termina con un perno connettore femmina 9 Sub-D.
Perni attivi: Perno 2 = TXD, Perno 3 = RXD, Perno 5 = Messa a Terra.
Il connettore Interfaccia si può connettere direttamente a un computer, a una
stampante OHAUS e ad altre stampanti.
Diagramma
Tipo
Descrizione
Nota: i pin del segnale
RTS, CTS e RT_CTL sono
disponibili solo per PJX.
Tipo d’Interfaccia
Tensione d’Interfaccia in
conf
ormità a EIA RS-
232C/DIN
66020 (CCITT V24/V.28)
Lunghezza massima del
cavo
15 m
Livello del segnale
Output:
+5 V ... +15 V (RL = 3
–
7kΩ)
-5 V ...
-15 V (RL = 3 -
7 kΩ)
Input:
+3 V ... +25 V
-3 V ...
-25 V
Connettore
Sub-D, 9-poli, femmina
Modalità di funzionamento
Duplex pieno
Modalità di trasmissione
Bit-seriale, asincrono
Codice di trasmissione
ASCII
Tassi di Baud
Bilance STX, SPX, SKX, SJX:
1200, 2400, 4800, 9600,
19200, 38400, 57600, 115200
(firmware selezionabile
)
Bilance PJX:
1200, 2400, 4800, 9600, 19200,
38400
(firmware selezionabile
)
Bits/parità
7-bit/pari, 7-bit/dispari, 7-
bit/nessuno, 8
-bit/nessuno
(firmware selezionabile)
Stop bits
Stop bit 1, 2
Handshake
Nessuno, XON/XSPENTO,
RTS/CTS (selezionabile)
Fine della linea
Non selezionabile
