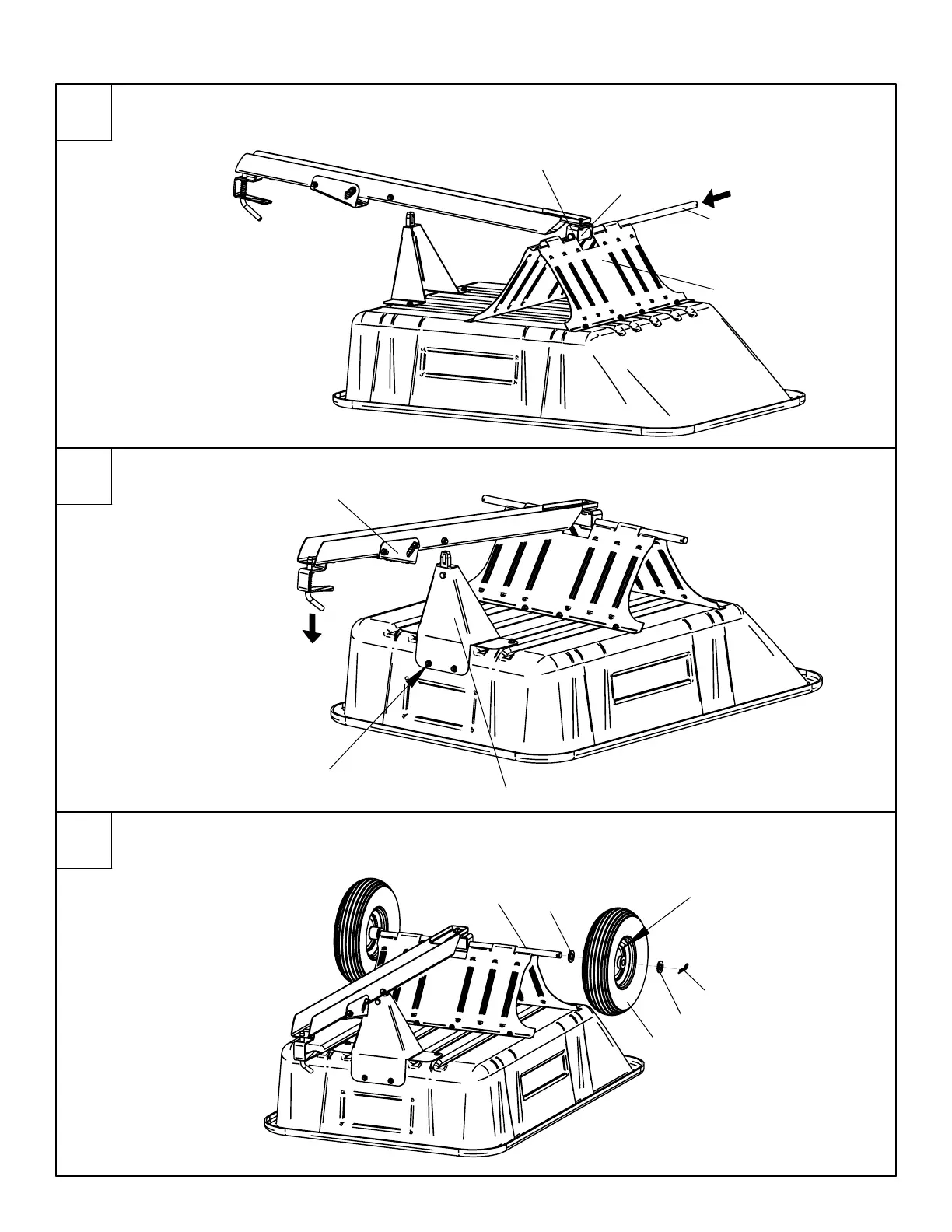

Après l’enclenchement
dans la barre de traction,
visser à bloc les boulons
du support avant.
Enfoncer la pédale (12) et insérer l’ensemble de barre de traction dans le
support avant (3).
12
3
24
20
24
25
S’assurer que la tige
de la soupape est
orientée vers l’extérieur.
4
26
6
4
2
Aligner l’entretoise centrale (26) et la manille pivotante (6) avec l’essieu (4).
Enfoncer l’essieu (4) dans la manille pivotante (6) et l’entretoise (26) puis jusqu’au
bout du train roulant (2).
Faire glisser les rondelles (24) et les roues (20) sur l’essieu (4), puis fixer avec les
goupilles en épingles à cheveux (25), tel qu’illustré.
5
Instructions d’assemblage
4
