OJ Electronics UDG User Manual

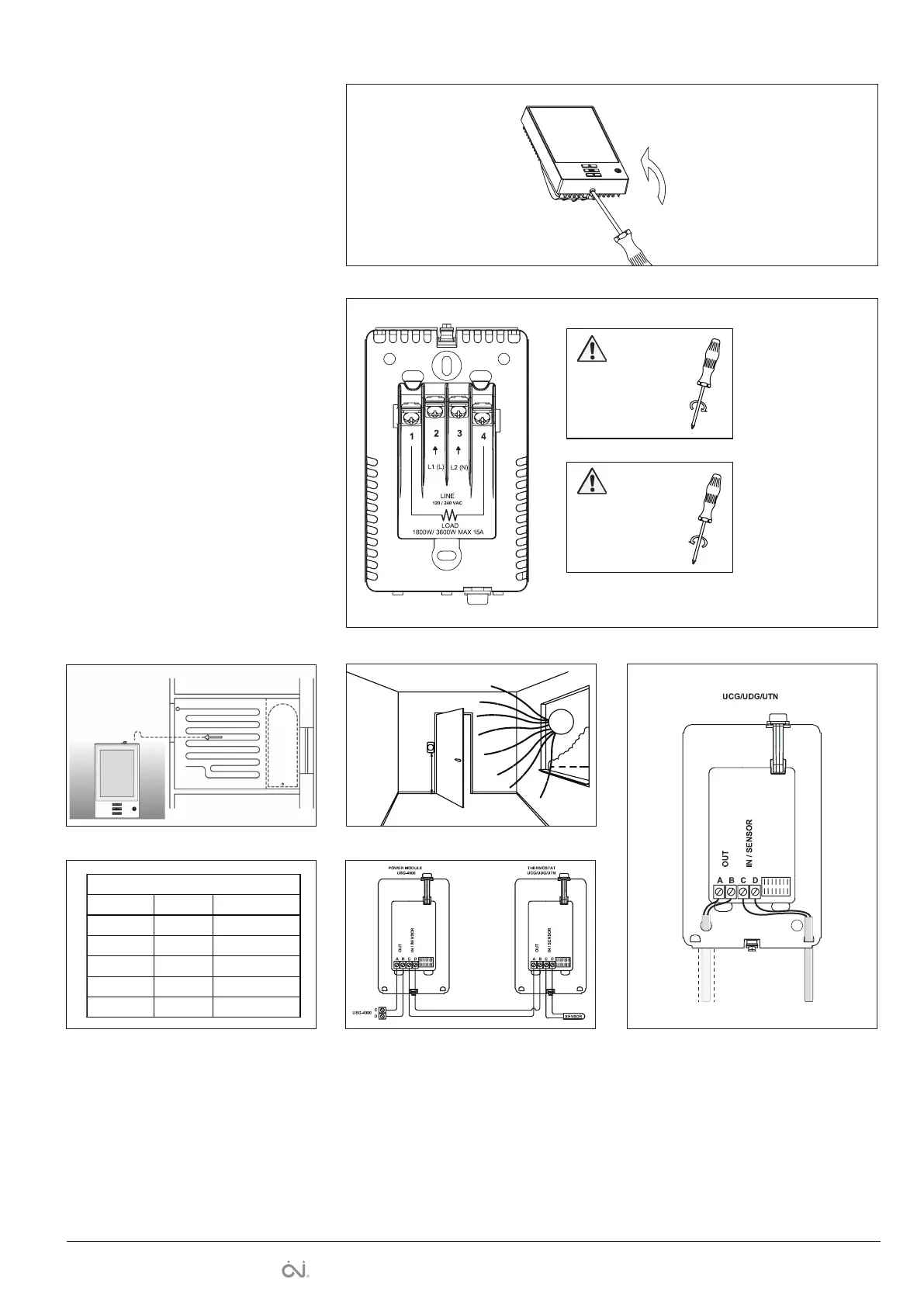

Fig. 1 BR0964A08a
Fig. 2 BR0964A06a
OJ ELECTRONICS A/S
Stenager 13B · DK-6400 Sønderborg
Tel. +45 73 12 13 14 · Fax +45 73 12 13 13
oj@ojelectronics.com · www.ojelectronics.com
The trademark is registered and belongs to OJ Electronics A/S · © 2013 OJ Electronics A/S
BR928A07a
Sensor
Temp.(˚C)
Value (ohm)
-10
0
10
20
30
64000
38000
23300
14800
9700
Temp.(˚F)
68
86
50
32
-14
Fig. 5 BR928A07a
BR928A04
1,6m
Fig.4 BR928A04a
Fig. 3
BR-0964-A01d © 2011 OJ Electronics A/S
Fig. 6 BR0964A01d
1
22
1
BR0964A02b
Fig. 7 BR0964A02b
Códigos de error
E0: Error interno. Es necesario cambiar el ter-
mostato.
E1: Sensor integrado en cortocircuito o desco-
nectado. Es necesario cambiar el termosta-
to (no se aplica al UTN-4991)
E2: Sensor externo en cortocircuito o desco-
nectado.
c-UL-us
De acuerdo con las normativas siguientes:
Termostato: UL 873
CSA C22.2 No. 24.
Núm. de archivo UL: E157297
GFCI: UL 943 4th ed.
CSA C22.2 No. 144.1-06
Clasificación
El producto es un dispositivo clase II (con ais-
lamiento mejorado) y deberá conectarse a los
conductores siguientes:
Fase L1 (L) 120-240 V ±10%, 50/60 Hz
Neutro L2 (N)
Carga máxima: 15 A (carga resistiva)
Los terminales son compatibles con alambres
de cableado de campo con calibres 12 al 22
AWG.
Datos técnicos
Alimentación ...............120-240 V CA 50/60 Hz
Carga máxima: .................. 15 A (carga resistiva)
Potencia ..................... 1800 W a 120 V CA
..................... 3120 W a 208 V CA
..................... 3600 W a 240 V CA
GFCI .............Clase A (nivel de disparo
de 5 mA)
Rango de temperatura .......................................
+5 a +40 °C, +41 a +104 °F
Rango de temperatura ambiente ........................
.....................................................
0 a +25 °C, +32 a +77°F
1
234
LOAD
1800W/3600W MAX 15A
LINE
120 / 240 VAC
L1(L)
L2(N)
WARNING
When fastening the screws
do NOT exceed a torque
greater than
1.2 Nm
WARNING
When loosening the screws
do NOT detach the screws
from the terminal.
ES: Advertencia
Al apretar los tornillos no
aplique un par de apriete
mayor que 1,2 N-m.
FR: Avertissement
Lors du serrage des
vis, ne pas excéder un
couple de 1,2 Nm.
ES: Advertencia
Al aflojar los tornillos, no
los separe completamente
del terminal.
FR: Avertissement
En desserrant les vis,
ne pas les enlever
des bornes.
