Push the power base into the electrical box.
Poussez le bornier de puissance dans le boîtier électrique.
Empuje la base eléctrica en la caja de conexiones eléctricas.
1 2 3
6
4
5
BR1015A09b
BR1012C01a
BR1012C02aBR1012C03aBR1015A10a
BR1015A01b
BR1015A08a
Contents
Contenu
Contenido
Secure the power base to the wall.
Fixez le bornier de puissance au mur.
Fije la base de alimentación eléctrica a la pared.
Loosen the screw at the bottom and remove the faceplate.
Do not attempt to remove the screw completely.
Desserrez la vis du bas et retirez la plaque frontale.
N’essayez pas d’enlever complètement la vis.
Afloje el tornillo en la parte inferior y retire la placa frontal.
No intente retirar completamente el tornillo.
*Refer to instructions included with expansion unit.
*Consultez les instructions incluses avec l’unité d’extension.
*Consulte las instrucciones incluidas con la unidad de expansión.
Turn power source OFF at breaker panel. Make electrical connections to power
base.
AWG between 12 - 20.
Note! Do not detach the screws from the terminal.
When fastening the screws use a torque between 0.8 - 1.2 Nm.
Coupez l’alimentation par le disjoncteur du panneau électrique. Faites
les raccords électriques au bornier de puissance.
AWG 12 à 20.
Noter! Ne pas les enlever des bornes.
Lors du serrage des vis utiliser un couple entre 0,8 et 1,2 Nm.
Apague la fuente de alimentación eléctrica en el panel de disyuntores.
Haga las conexiones eléctricas a la base de alimentación eléctrica.
AWG entre 12-20.
Nota! No los separe completamente del terminal.
Al apretar los tornillos utilice un par entre 0,8 a 1,2 Nm
Tighten screw at bottom.
Serrez la vis du bas.
Apriete el tornillo en la parte inferior.
Perform the system and GFCI tests. Once the thermostat setup is
complete, confirm “Your thermostat will start heating the floor” to
complete the startup wizard.
Eectuez les tests du système et du DDFT. Une fois l’installation du
thermostat complétée, confirmez “votre thermostat commencera à
chauer le plancher” pour compléter l’assistant de démarrage.
Realice las pruebas del sistema y del GFCI. Una vez que haya termi-
nado el ajuste del termostato, confirme “Su termostato comenzará a
calentar el piso” para completar el asistente de inicio.
Thread the floor sensor cable through the hole in the power base.
Push the electrical wires to the back of the electrical box.
Passez le câble de la sonde de plancher dans le trou du bornier
de puissance.
Poussez les fils électriques au fond du boîtier électrique.
Pase el cable de sensor de piso a través del orificio en la base de
alimentación eléctrica.
Empuje los cables eléctricos hacia la parte trasera de la caja eléctrica.
The Floor sensor has no
polarity. Connect it to
terminals C and D.
La sonde de plancher n’a
pas de polarité. Raccordez-
la aux bornes C et D.
El sensor de piso no tiene
polaridad. Conéctelo a
terminales C y D.
Expansion unit connects
to termianals A and B*
L’unité d’extension se
raccorde aux bornes A et B*
La unidad de expansión se
conecta a los terminales A y B*
Thermostat
Thermostat
Termostato
Floor sensor
Sonde plancher
Sensor de piso
Screws (2)
Vis (2)
Tornillos (2)

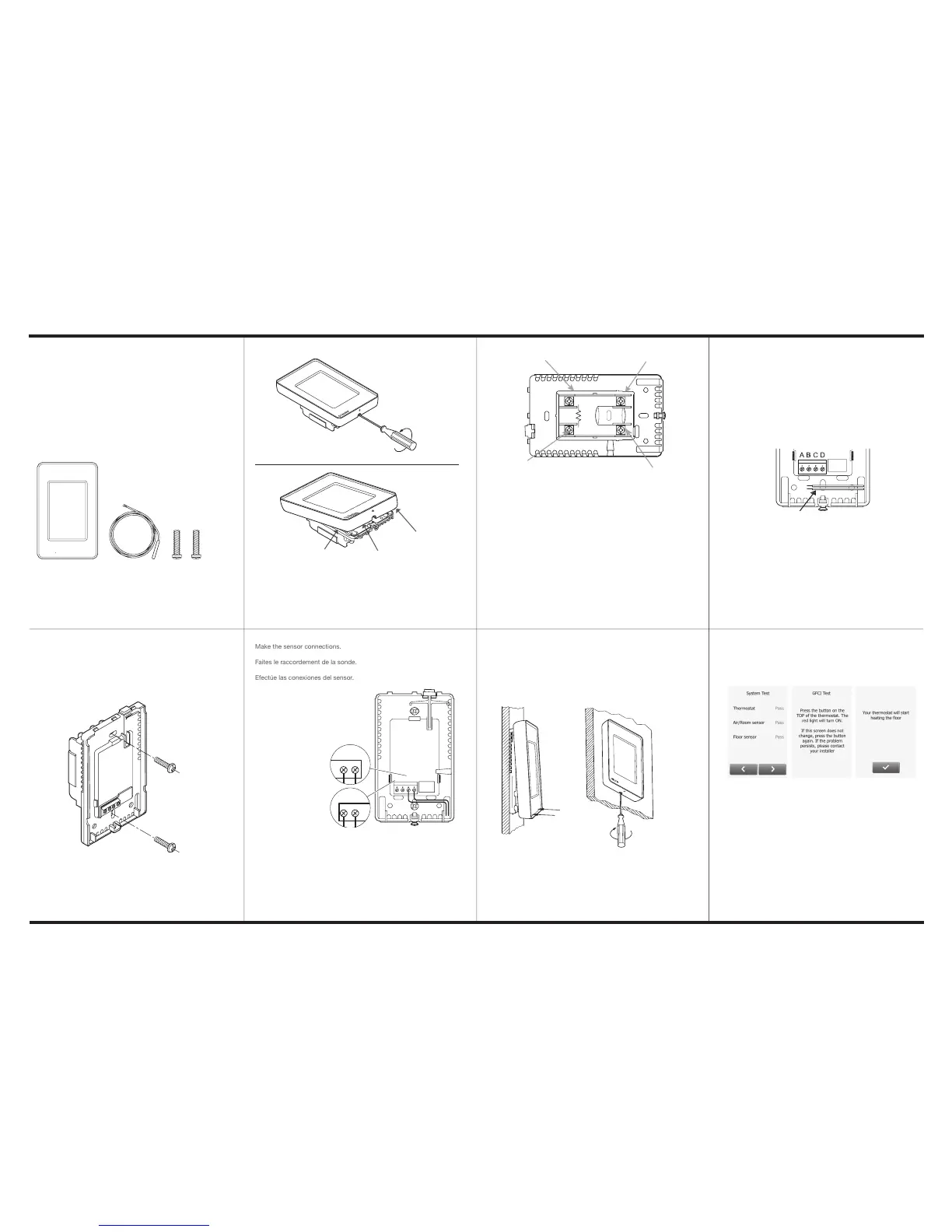

QUICK START GUIDE /GUIDE DE DÉMARRAGE RAPIDE/GUÍA DE INICIO RÁPIDO
The floor sensor must not come in contact with electrical
wires within the wall and must be routed outside the electrical
box.
La sonde de plancher ne doit pas venir en contact avec les fils
électriques dans le mur et elle doit être acheminée à l’extérieur du
panneau électrique.
El sensor de piso no debe entrar en contacto con cables eléctricos
en la pared y debe enrutarse hacia afuera de la caja eléctrica.
