Página 02 - 5403132 - R06

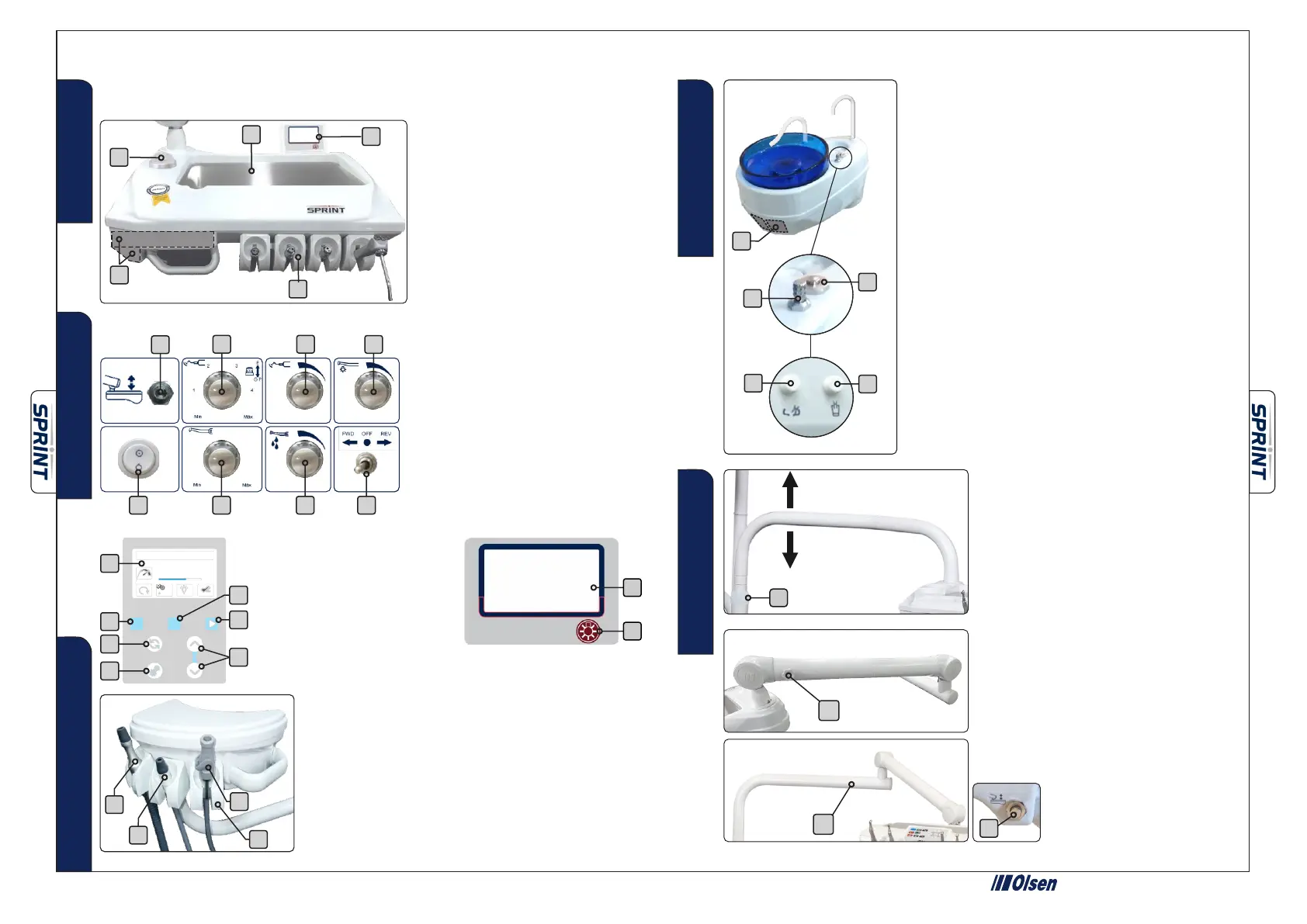

Mesa Sprint
La mesa Sprint podrá presentar diferentes configuraciones de paneles de comando,
de acuerdo con los instrumentos disponibles.
Panel de Control de Instrumentos
Soporte de Instrumentos
Bandeja de Acero Inoxidable
Reservatorio de Bicarbonato
Negatoscopio
1 -
2 -
3 -
4 -
5 -
Tenga en cuenta el Sistema de Revisión para su equipo - Capítulo 12 del Manual del Usuario - Línea Odontológica.
- Equipos hechos para durar
Panel del Negatoscopio
Negatoscopio
On/Off Negatoscopio
1 -
2 -
Guía Rápida de Operación Sprint - Descripción de Partes y Controles del Equipo
1 -
2 -
3 -
4 -
5 -
6 -
7 -
8 -
Válvula del Freno Neumático*
Potencia del Ultrasonido y Selector
de Funciones G-P/E
Control de Agua del Ultrasonido
Control de Agua de Fibra Óptica
On/Off luz de Fibra Óptica
Control de Velocidad del Micromotor Eléctrico
Control de Agua del Micromotor
Inversor de Rotación del Micromotor
Eléctrico
Unidad de Agua
Zona para Instrumentos
Botón Agua en la Taza
Botón del Llena Vasos
On/Off Agua en la Taza con Timer
On/Off Llena Vasos con Timer
1 -
2 -
3 -
4 -
5 -
Brazo de la Mesa
El brazo recto permite el ajuste manual de 5
niveles de altura.
Para bajar/subir el brazo: sostenga el brazo
cerca de la columna y tire firmemente hacia
arriba hasta que se desenganche. Ajuste el freno
plástico (1) a la altura deseada y luego empuje el
brazo hacia aba j o hasta que en c a je
completamente en su lugar.
Panel de Control de Instrumentos
Mesa Sprint
Panel de Control
Mesa Sprint
Módulo Para Assistente
Para activar el control manual de agua en la taza, gire el botón
agua en la taza (2). Para activar el control manual del agua en
el llena vasos, mantenga presionado el botón del llena vasos
(3). Para liberar el agua programada en la taza, presione el
on/off agua en la taza con timer (4), para liberar el agua
programada en el llena vasos, presione el on/off llena vasos
con timer (5). Además de estar disponibles en el lateral de la
unidad de agua, los controles (4) y (5) pueden estar
disponibles en el control de la base o en el pedal remoto.
El brazo articulado presenta dos articulaciones
entre el módulo odontológico y la mesa y sistema
de freno mecánico. Necesario ajuste manual a
través del perno (2) para ajustar la altura de la
mesa en relación con el piso.
4
El brazo flex presenta dos articulaciones (3) y
sistema de freno neumático que es desactivado
por el accionamiento de la válvula
n eu má tica ( 4 ), lib er an do el
movimiento de la mesa.
1
2
3
4
7
5
6 8
1
2
Display
Program
Directional
Gear Ratio
Setting
Manual Start
Adjust Keys
1 -
2 -
3 -
4 -
5 -
6 -
7 -
P
S
200000
High Speed
rpm
ON
/
OFF
P1
F
:
1 1
10S
1
2
3
4
6
5
7
Panel del Micromotor Brushless
2
4
3
1
Soporte de Instrumentos
Bomba Aspiradora
Eyector Venturi
Eyetor Vórtex
1 -
2 -
3 -
4 -
2
1
3
4
5
