6
ALLEGATI ATTACHMENTS
58
OMCA S.r.l - Via Curiel, 6 - 42025 - Cavriago (RE) - ITALY
Telefono: +39 0522 943502 / +39 0522 943503 - Website: www.omcasrl.it - E-mail: info@omcasrl.it
MATERIALE TIPO
α15° α30° α45° α60° α75°
MATERIAL TYPE L S V L S V L S V L S V L S V
Acciaio
R<450 N/mm
2
C15, C16 41,3 3,6 75,7 28,5 5,6 75,2 26,4 6,5 77 28,5 5,6 75,2 28,5 5,6 75,2
Steel
Acciaio
R<550 N/mm
2
Fe52, C45 40,6 3,4 69,3 27,7 5,3 69,3 25,5 6 69,3 27,7 5,3 69,3 27,7 5,3 69,3
Steel
Acciaio
R<900 N/mm
2
35NiCrMo6 38,3 2,8 55,8 25,5 4,3 53,4 23,3 5 54,8 25,5 4,3 53,4 66 2,7 86,7
Steel
Acciaio inox
AISI 304 38,7 3 57,8 26 4,5 58 24 5,3 59,5 26 4,5 58 66 2,7 93
Stainless steel
Acciaio inox
AISI 316 36,9 2,5 48,4 24,5 3,9 47,7 22,2 4,4 47 24,5 3,9 47,7 66 2,7 89,4
Stainless steel
LAVORAZIONI MAX FATTIBILI ALLA MAX POTENZA DI:
4KW.
MAXIMUM ACHIEVABLE PROCESSING:
4KW.
α
Angolo smusso in gradi
L
Lunghezza finale smusso (mm.)
S
Profondità di passata (mm.)
V Volume di truciolo prodotto
α
Chamfer angle (degrees)
L
Achievable chamfer lenght (mm.)
S
Run depth (mm.)
V
Chip volume produced
ANGOLO / ANGLE
α15° α30° α45° α60° α75°
Lunghezza smusso
L 27 15,5 13,4 15,5 24,5
Chamfer lenght
Profondità di passata
S 6,7 6,7 6,7 6,7 6
Run depth

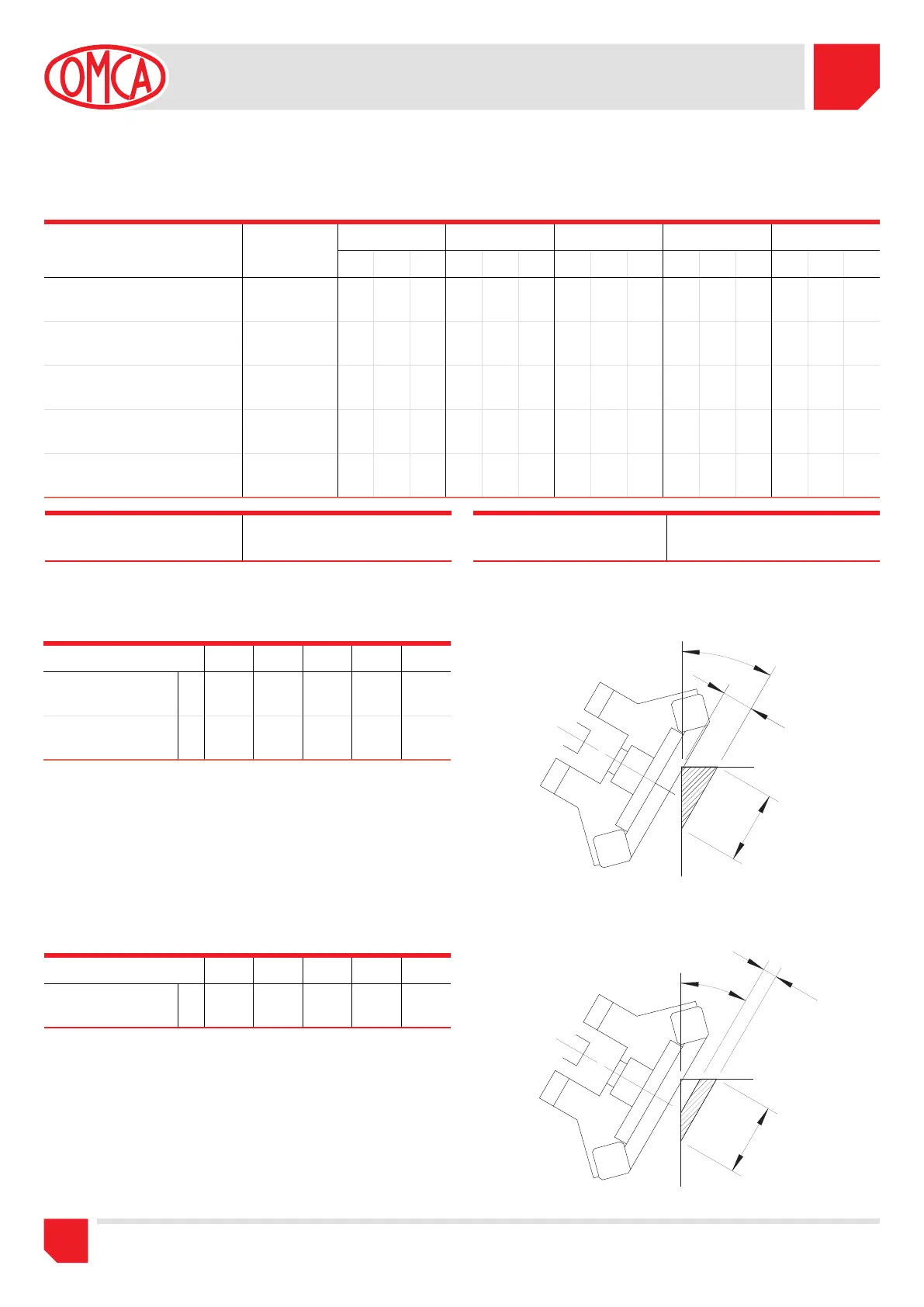

MASSIMO SMUSSO OTTENIBILE AD INIZIO LAVORAZIONE MAX ACHIEVABLE CHAMFER AT WORK’S BEGINNING
ANGOLO / ANGLE
α15° α30° α45° α60° α75°
Lunghezza smusso
L 53,5 56,4 59,6 54,9 66
Chamfer lenght
MASSIMO SMUSSO OTTENIBILE A FINE LAVORAZIONE MAX ACHIEVABLE CHAMFER AT WORK’S END
α
L
S
α
L
S
