α15° α30° α45° α60° α75°
L S P S P S P S P S P
13,5 6,7 1
15,5 6,7 1 6,7 1
18
20
22,2 4,4 2
24,2 3,8 2 3,8 2
24,5 6 1
26
27 6,7 1
28,2 3 3
30,7 2,8 3 2,8 3
32
33
33,3 2,5 4
35,8 2,2 4 2,2 4
36,8 2,5 2
37,4 2,1 5
38,7
39
40,4 2 5 2 5
41,2 1,9 6 4 2
43
44,6 1,8 6 1,7 7 1,8 6
44,8 2 3
46,2
47,9 1,6 8
48,6 1,7 7 1,7 7
49
49,2
50,9 1,5 9
51,6 1,7 4
52 1,5 8 1,5 8
53
54
55,1 3,5 3
66 2,7 4

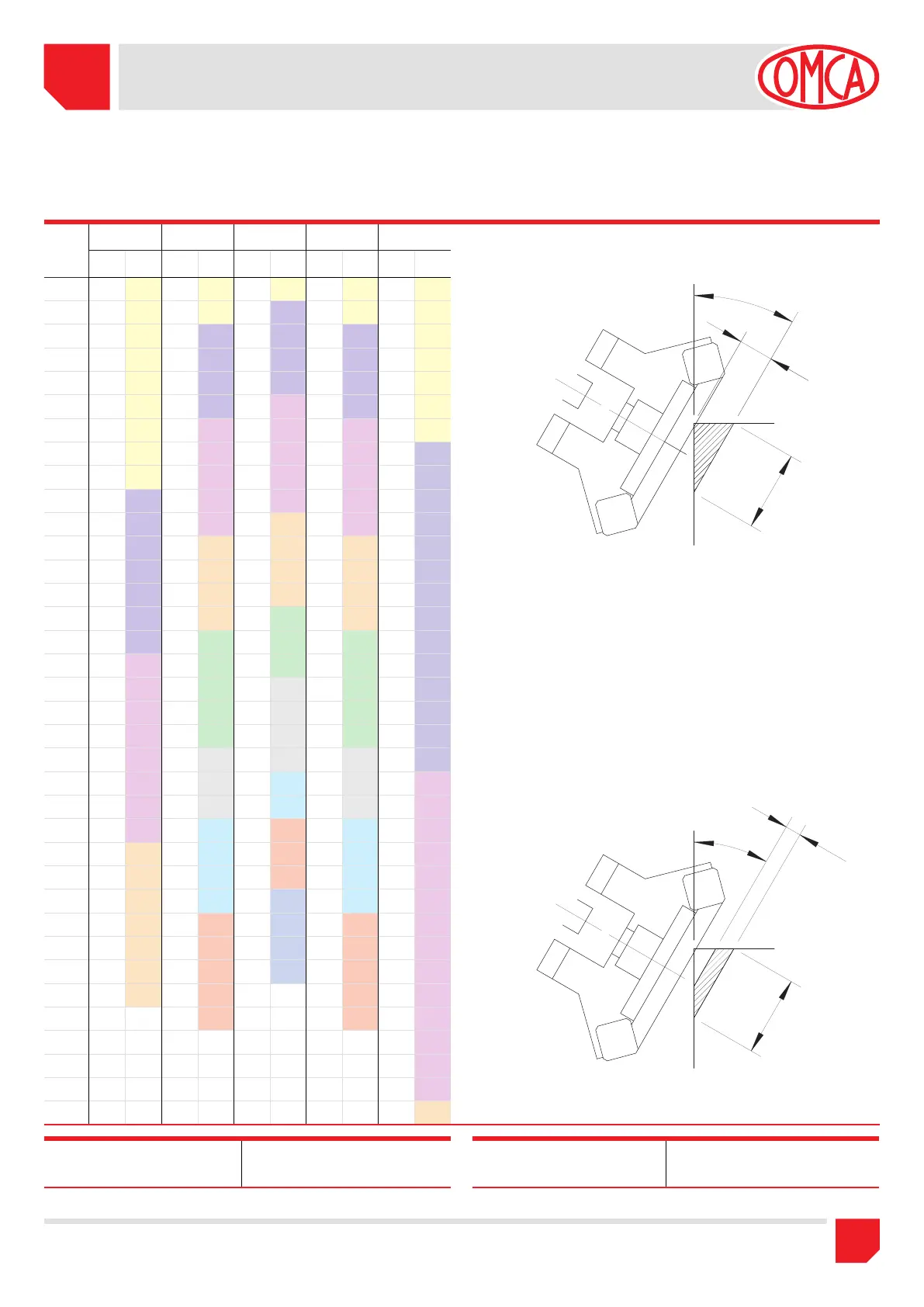

PROFONDITÀ DI PASSATA ESEGUIBILI SU ACCIAIO INOX:
AISI 316LN
CHART FOR ACHIEVABLE WORKING ON STAINLESS STEEL:
AISI 316LN
α
Angolo smusso in gradi
L
Lunghezza finale smusso (mm.)
S
Profondità di passata (mm.)
P Numero passate
α
Chamfer angle (degrees)
L
Achievable chamfer lenght (mm.)
S
Run depth (mm.)
P
Run relevant number
α
L
S
α
L
S
