00055367.DOC, Version 1.0
8/40
4. GERÄTEBESCHREIBUNG

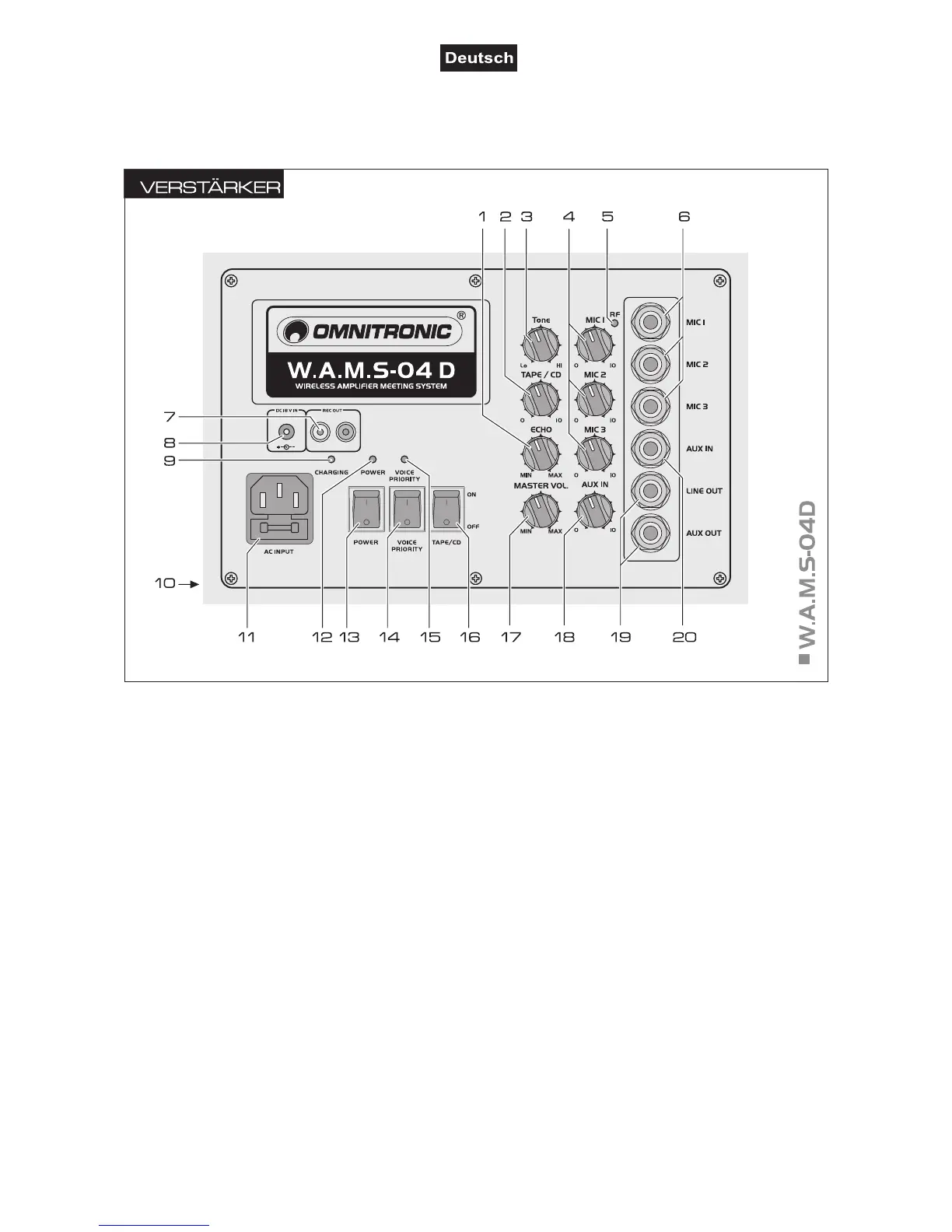

4.1 Bedienelemente und Anschlüsse des Verstärkers
Echo-Regler für die Mikrofonkanäle
2 Lautstärkeregler für den CD-Player und das
Cassettendeck
3 Klangregler
4 Lautstärkeregler MIC 1 bis MIC 3
• für die Mikrofoneingänge MIC 1 bis MIC 3
• Regler MIC 1 für das Funkmikrofon
5 Empfangsanzeige RF
Leuchtet, wenn ein Audiosignal vom Funkmikrofon
empfangen wird.
6 Eingänge MIC 1 bis MIC 3
6,3-mm-Klinkenbuchsen zum Anschluss von Mikrofonen.
7 Aufnahmeausgang REC OUT
Stereo-Ausgang (Cinch) zum Anschluss eines
Aufnahmegeräts.
8 Anschluss DC 18 V IN
Zur alternativen Stromversorgung von einer externen
18-V-Quelle mit Kleinspannungsstecker.
Ladeanzeige CHARGING
• blinkt grün: Akkus werden geladen
• leuchtet grün: Ladevorgang beendet
10 Akkufach
11 Netzanschluss mit Sicherungshalter
• Stecken Sie hier die beiliegende Netzleitung ein.
• Ersetzen Sie die Sicherung nur bei ausgestecktem
Gerät und nur durch eine gleichwertige Sicherung. Der
korrekte Wert ist am Gerät angegeben.
12 Betriebsanzeige POWER
• leuchtet grün: Spannungsversorgung ausreichend
• leuchtet rot: Akkus fast entladen
13 Ein-/Ausschalter für das Verstärkersystem
14
Ein-/Ausschalter für die Mikrofonvorrang-
schaltung
15 Anzeige VOICE PRIORITY
Leuchtet bei aktivierter Vorrangschaltung für das
Mikrofon.
