11

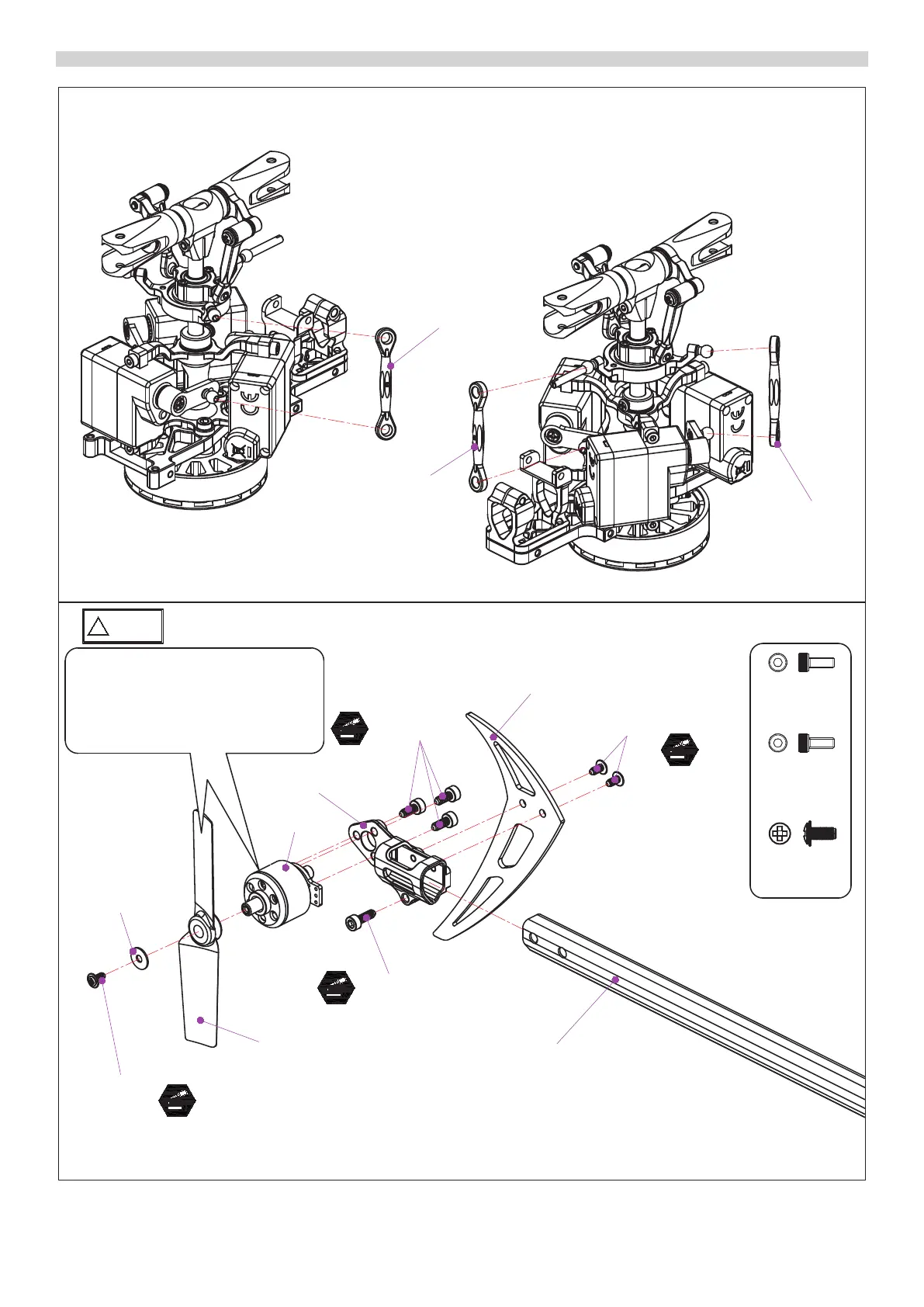

Step 6 / Krok 6 / Schritt 6
CH1 Linkage rod
Táhlo kanálu CH1
Kanalgestänge CH1
CH2 Linkage rod
Táhlo kanálu CH2
Kanalgestänge CH2
CH3 Linkage rod
Táhlo kanálu CH3
Kanalgestänge CH3
Socket screw
Imbusový šroub
Inbusschraube
(M1.6x3mm) 3x
!
Before each ight, please check whether the tail rotor and motor shaft are loo-
se. If loose, please check the tail rotor and tighten the screws!
Před každým vzletem se ujistěte, že se vyrovnávací rotor a jeho motor mohou
volně otáčet, ale jsou bezpečně upevněné. Pokud ne, zkontrolujte rotor a dotáh-
něte šrouby!
Stellen Sie vor jedem Start sicher, dass sich der Heckrotor und sein Motor frei
drehen können, aber sicher befestigt sind. Wenn nicht, prüfen Sie den Rotor
und ziehen Sie die Schrauben an!
Socket screw
Imbusový šroub
Inbusschraube
(M1.4x3mm) 3x
Washer
Podložka
Unterlagscheibe
(Ø4.5xØ1.4x0.3mm) 1x
Socket screw
Imbusový šroub
Inbusschraube
M1.4x3mm
Tail Blade
Vyrovnávací rotor
Heckrotor Blätter
Tail Motor
Motor vyrovnávacího rotoru
Motor des Heckrotors
Tail Motor Mounting Panel
Držák motoru vyrovnávacího rotoru
Motorhalter des Heckrotors
Vertical Stabilizer
Svislý stabilizátor
Seitenleitwerk
Socket screw
Imbusový šroub
Inbusschraube
M1.4x3mm
Socket screw
Imbusový šroub
Inbusschraube
M1.6x3mm
Socket screw
Imbusový šroub
Inbusschraube
M1.6x5mm
Socket screw
Imbusový šroub
Inbusschraube
(M1.6x5mm) 1x
Tail Boom
Ocasní nosník
Leitwerksträger
CAUTION
POZOR
VORSICHT
To Next Page
